Ozařovač 2.4GHz pro anténu MMDS

Zakrytované je to do malé umělohmotné krabičky. Je to klasický quad a reflektor je velký jako víčko krabičky, které má průměr 9cm. Reflektor je přiletovavaný pomocí dvou drátků 18mm dlouhých ke smyčkám. Smyčky jsou přiletované přímo na kabel H125. Kabel je zalepený do dvou dřívek, tak aby zapadl do nosníku zářiče. Lepené to je termolepidlem. Původní zářič jsem nepoužil protože vyrobit nový se mi zdá jednodušší.

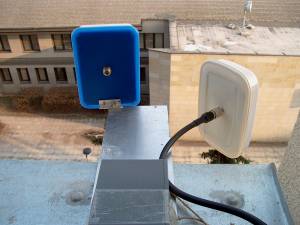

Srovnávané antény 06698 Testoval jsem to na linku jablonecka-kasik s anténama co jsem zrovna měl doma. Síto je klasika 24dB a ten quad to je úplně první quad co jsem kdy vyrobil (mám ho doma z citově-historických důvodů ;) i když už existují i lepší).
anténa   quality  signal
MMDS      50/92   -67dB
24dB síto 60/92   -62dB
quad      34/92   -79dB

Ozařovač 2.4GHz pro anténu MMDS 06690 Ozařovač 2.4GHz pro anténu MMDS 06691 Ozařovač 2.4GHz pro anténu MMDS 06692 Ozařovač 2.4GHz pro anténu MMDS 06693 Ozařovač 2.4GHz pro anténu MMDS 06694 Ozařovač 2.4GHz pro anténu MMDS 06695 Ozařovač 2.4GHz pro anténu MMDS 06696 Ozařovač 2.4GHz pro anténu MMDS 06697



Nějaký vzorečky kolem antén jsem sestavil do tabulek v OpenOffice waveguide.sxc a kdo má zájem, je tu i export do waveguide.xls
