Osmiprvková omni všesměrovka 6dB

V této anténě straší! Možná je důvod v tom, že návod není přesný. Tony mi poslal návod na tuto anténu a tam byl poslední prvek jiný. Váleček je jen 1/4 lambda a sonda je u kořene vodivě spojená s opletením. Koncový prvek tedy vypadá jako anténka přibalovaná ke kartám xi626. Tabulku s výpočty jsem upravil podle návodu od Tonyho

Omni anténa

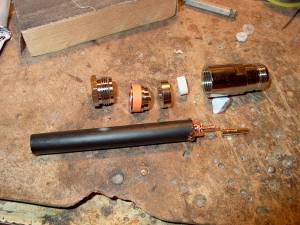

Výsledek asi dvou hodin práce a asi 150Kč nákladů (1m kabelu H1000 za 45Kč a N female/samice konektor na kabel za 100Kč obojí od i4.cz) se skoro ztrácí v organizovaném nepořádku u mě v dílničce na stole. Budu asi muset udělat lepší fotku :) Návod je na internetu třeba zde.
Funguje divně. Vyrobil jsem dvě a obě jsou jiné. Mají mrtvé úhly způsobené zvednutím diagramu ve vertikálním směru a tak jsou stanice moc nízko. Signál nad nimi přeletí aniž by je pokryl. Ověřené to samozřejmě mám jen tak, že při naklonění antény se signál od protistanice obnoví.
Signál od protistanice na nódu MAC je asi 25/92 zatímco s quadem je to asi 18/92, takže je to dost divný protože by měla mít zisk menší. Asi to je způsobené odrazy a nebo dělám ty svoje quady extrémě špatně....

Výpočty mám v tabulce waveguide.sxc a kdo má zájem, je tu i export do waveguide.xls

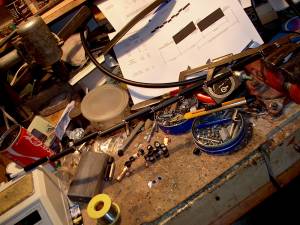

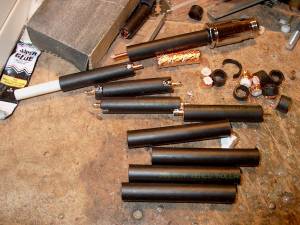

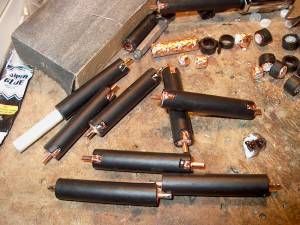

Omni všesměrovka 03657 Omni všesměrovka 03660 Omni všesměrovka 03661 Omni všesměrovka 03662

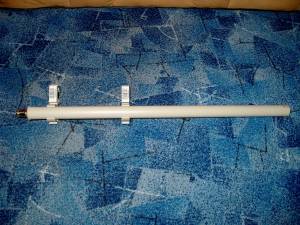

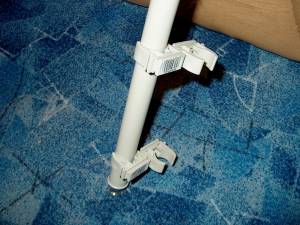

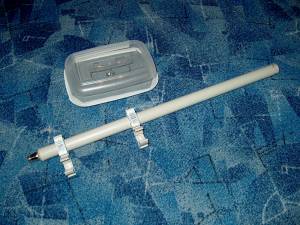

Již hotová a zakrytovaná do plastové vodovodní trubky

Antény wifi 2.4GHz 04117 Antény wifi 2.4GHz 04118 Antény wifi 2.4GHz 04120

Výroba již druhé v pořadí (pro nód djDodo Ládví)

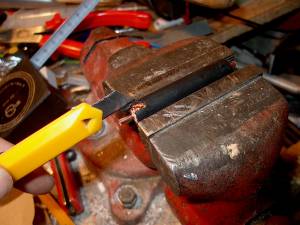

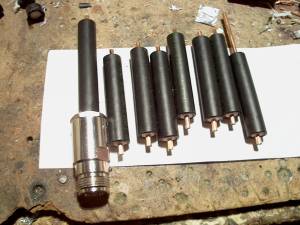

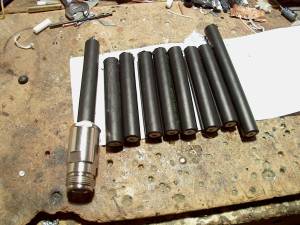

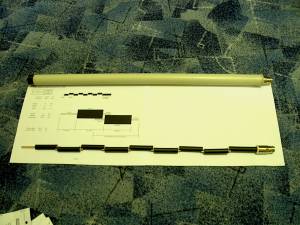

Omni všesměrovka 04240 Omni všesměrovka 04242 Omni všesměrovka 04243 Omni všesměrovka 04245


Nějaký vzorečky kolem antén jsem sestavil do tabulek v OpenOffice waveguide.sxc a kdo má zájem, je tu i export do waveguide.xls
