Quadro-Quad

Návod a teorii najdete na stránkách Vládi

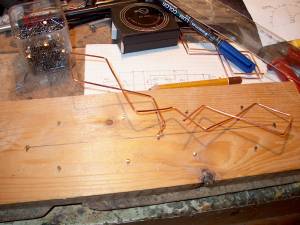

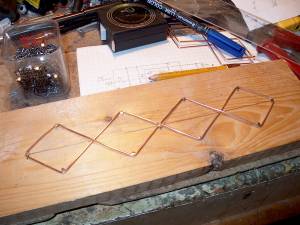

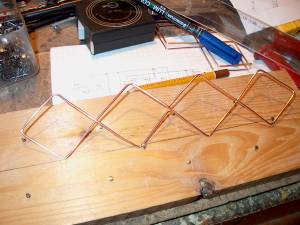

Podle první smyčky jsem si udělal kopyto. Nic jsem neměřil prostě jsem jen tak od oka natlouk hřebíčky do prkna podle již hotové smyčky. Konce jsou od sebe 20cm.
Quadro-Quad 05468 Quadro-Quad 05469 Quadro-Quad 05470 Quadro-Quad 05471

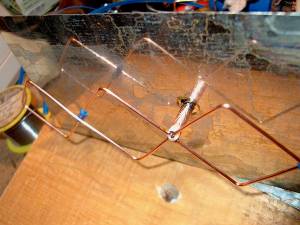

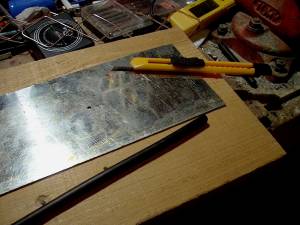

Nastříhnul jsem plech 9x21cm na reflektor. Do křížení smyčky jsem nacvaknul asi 10mm dlouhý kousek modré bužírky zbylé po odizolování drátu aby nedocházelo ke zkratu. Drát je měděný s průřezem 1.5mm a koupený v OBI za 6Kč metr.
Quadro-Quad 05472 Quadro-Quad 05474

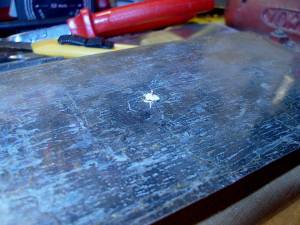

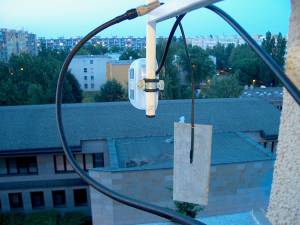

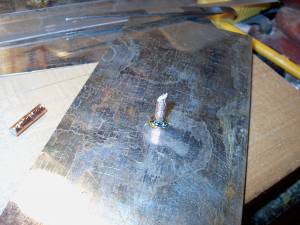

Smyčka je nad reflektorem asi 16mm. Tuto vzdálenost jsem zvolil jen tak zkusmo protože normální quad dělám 18mm a smyčka quadro quadu má prý mít větší impedanci. Přiblížení zmenšuje impedanci. Napaječ a držák smyčky zároveň je z kabelu H125 CU PE a má impedanci 75 ohmů a prostupuje dozadu 5mm dírou a je do reflektoru naletovaný. Po oříznutí ze zadní strany kouká jen malý středový kolíček na který pak ze strany naletuju přívodní kabel.
Quadro-Quad 05475 Quadro-Quad 05476

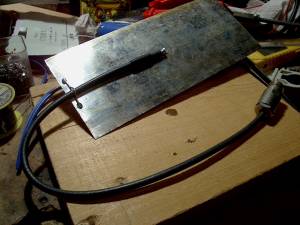

Přívodní kabel u kraje reflektoru ještě přichytím kouskem drátu naletovaného přes kabel.
Quadro-Quad 05477 Quadro-Quad 05478

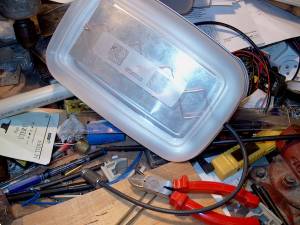

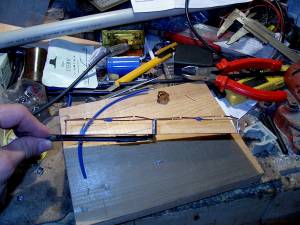

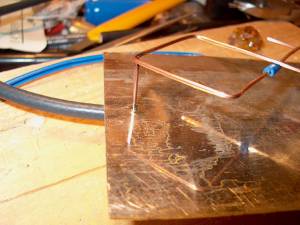

Konce smyčky podepřu 16mm dlouhým drátkem. Je to vodivě spojené na reflektor a je to kvůli mechanické pevnosti aby se smyčka neukmitala po nějaké době. To že je to vlastně zkratované nevadí protože vlna v tomto místě smyčky prochází minimem a je tam nulový rozkmit. Jakási virtuální nula a tedy zkrat na zem nevadí. To že to nevadí jsem zkusil tak že jsem anténu testnul nejdřív bez nich a pak s nimy. V obou případech byl signál od protějšího klienta 34/92. V ten samý čas byl signál z obyčejné quadky s drátovým napaječem 27/92. Žádné jiné větší srovnání jsem zatím nedělal.
Quadro-Quad 05479 Quadro-Quad 05480 Quadro-Quad 05481

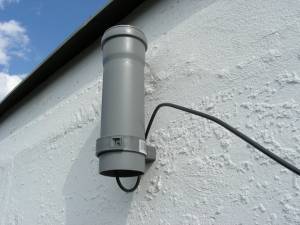

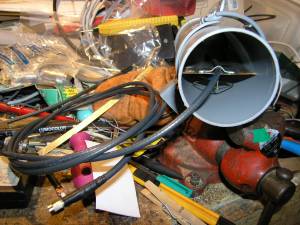

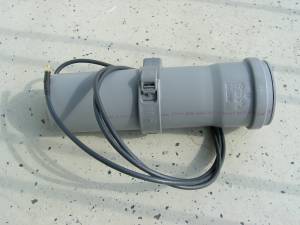

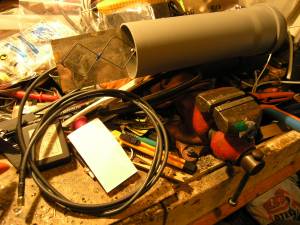

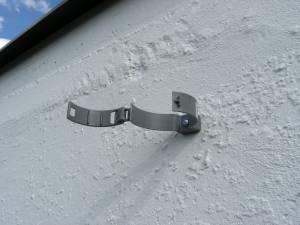

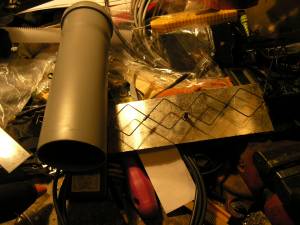

QuadroQuad v novoduru

QuadroQuad v novoduru 5012966 QuadroQuad v novoduru 5012967 QuadroQuad v novoduru 5012969 QuadroQuad v novoduru 5012970 QuadroQuad v novoduru 5012971 QuadroQuad v novoduru 5012972

Vláďovy pokusy

Jemné srovnání těchto antén najdete na letňanském webu nódu Bratrk na kterém Vláďa testoval příjem z Proseka.

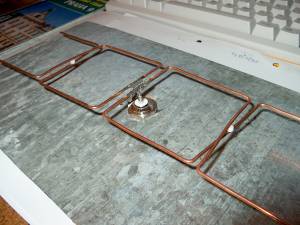

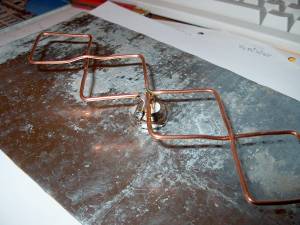

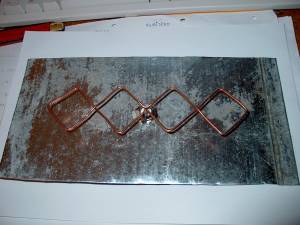

Čtyři sestry. Experimentálně ověřeno že fungují bezvadně
Antény 2.4GHz 04582 Antény 2.4GHz 04583

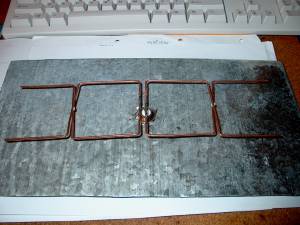

Nepojmenovatelná dráťárna alias žebřík. Experimentálně ověřeno že NEFUNGUJE.
Antény 2.4GHz 04584 Antény 2.4GHz 04585



Nějaký vzorečky kolem antén jsem sestavil do tabulek v OpenOffice waveguide.sxc a kdo má zájem, je tu i export do waveguide.xls
