Programátor a čtečka sériových EEPROM pamětí řad 24CXX, 24LCXX, 93CXX a 93LCXX. Software má ale problémy s pamětí 24C32 - čtete ohlasy na konci této stránky. Já jsem schéma nijak neupravoval, ale plošný spoj jsem udělal znovu. Programátor se připojuje k PCéčku přes paralelní port a je z počítače rovnou napájený. Ovladač, programovací prostředí a schéma jsem získal na http://www.sistudio.com, ale dneska už to nějak není možné a tak si vše můžete stáhnout na konci téhle stránky.

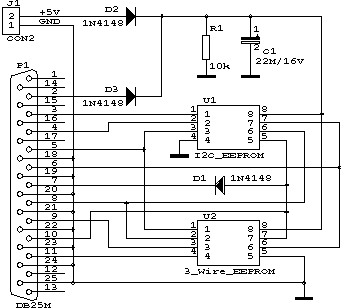

Schéma zapojení : Konektor J1 a diodu D2 nemám na svém programátoru vůbec osazené. Slouží totiž k připojení externího napájení v případě, že napájení přímo z portu selže. Typ konektoru Cannon 25 je zahnutý o 90 stupňů a do plošného spoje. Patice pro paměti je lepší precizní.

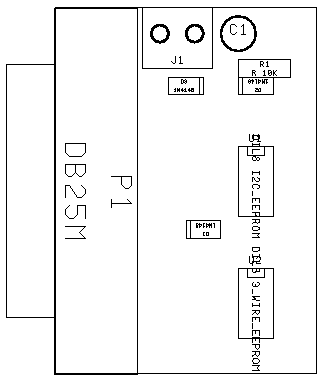

Osazení : Moc součástek třeba není. Destičku je asi nejlepší nechat bez krytu, aby byl co nejpohodlnější přístup k paticím.

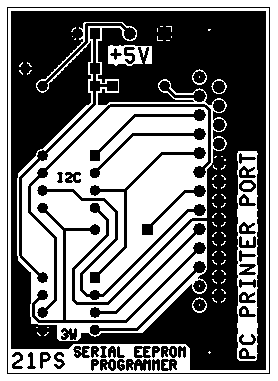

Plošný spoj : Destička je samozřejmě větší, než by mohla být. Je to hlavně proto aby se dala normálně chytit do ruky a byl dostatek prostoru kolem patic. Rozměry jsou 38.1x53.34 mm. Spoj je jednostranný a nikde nejsou propojky.

Seznam součástek :

 Řádek   Počet   Reference                 Typ
---------------------------------------------------------
    1       1    C1                        22M/16V
    2       3    D1,D2,D3                  1N4148
    3       1    J1                        CON2   ARK120/2
    4       1    P1                        DB25M  CAN 25 V 90
    5       1    R1                        10k R
    6       1    U1                        I2C_EEPROM DIL8
    7       1    U2                        3_Wire_EEPROM DIL8

Ohlasy :

>I have run
>into a bug concerning the I2C programming of an Atmel 24C32.  The read
>cycle does not appear to be implemented properly in the software and
>actually causes the part to be written!

Hodně úspěchů Vám přeje Petr Simandl
