lmPOE
POE extraktor určený pro napájení zařízení na 12V s vyšším odběrem. Je založený na obvodu lm2596
a jde o katalogové zapojení, které je popsané v datasheetu.

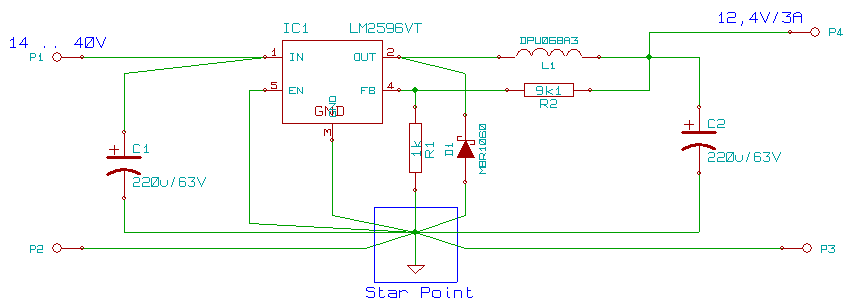

Schéma a plošný spoj 55x35mm formát KiCad.
lmpoe.sch
lmpoe.brd
lmpoe-copper.ps
lmpoe-copper.pdf
lmpoe.pro
Používejte jen kondenzátory s malým ESR. Součástky jsou ke koupi například v gme.cz .

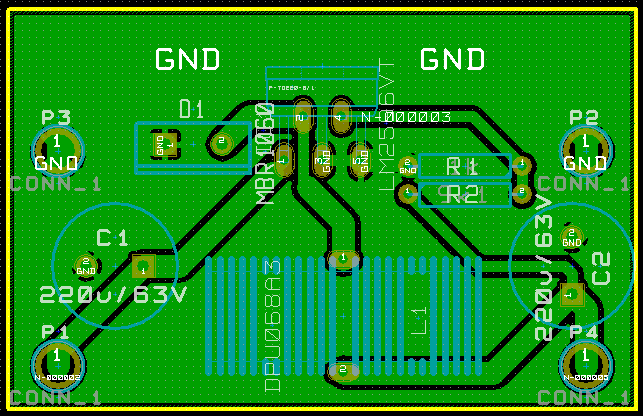

55x35mm
Rozpis součástek
Všechno to jsou obyčejné běžně dostupné součástky. Já jsem si pro ně došel
do GM Electronic na Florenci.
C1 220u/63V ;
C2 220u/63V
D1 MBR1060
IC1 LM2596
L1 DPU068A3
R1 1k
R2 9k1
Účinnost
Zatížil jsem výstup rezistorem 5ohm a výstupní napětí bylo 12,46V a výkon tedy byl 31,05W.
Vstupní napětí bylo 18V a proud 2,08A což je 37,41W. Účinnost regulátoru v té chvíli byla 31/37,41 = 0,828 což je
83%.
