Programátor a čtečka mikroprocesorů PIC16C84. Tady došlo i na změnu ve schématu, ale nic vážného. Plošný spoj jsem také předělal k obrazu svému. Programátor se připojuje PCéčku přes sériový port je z počítače rovnou napájený. Ovladač je samozřejmě jiný než pro EEPROM, ale programovací prostředí je stejné. Tyto programy a původní schéma lze také získat na http://www.sistudio.com.
Tento programátor je určen pro PIC16C84 a měl by stačit i pro PIC16F84. Rozdíl mezi 16C84 a 16F84 je (kromě typu paměti) jen v tom, že F84 má oproti C84 převrácenou hodnotu PWTE (power up time enable) bitu v konfiguračním slově.
Dokumentace je v souboru prog84.zip (formát OrCAD386). Software (DOS) je v souboru picsoft.zip.

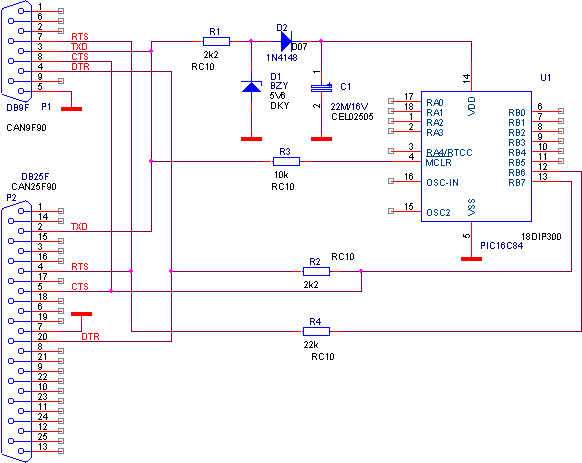

Schéma programátoru PIC16C84

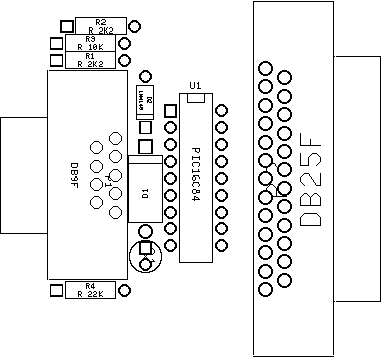

Rozmístění součástek

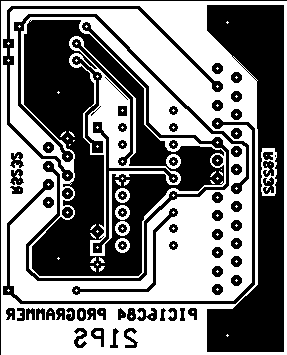

Plošný spoj

Hodně úspěchů Vám přeje Petr Simandl p21s@hotmail.com
