Konektory a kabely wifi 2.4GHz a 5GHz

Snažím se konektory už moc nepoužívat. V podstatě je potřeba jen reverzní SMA ke kartě. Konektory k anténám už nedávám. Rovnou na anténu letuju kabel. Je to rychlejší a levnější řešení než s konektory.

Kabel H125 a pásmo 5GHz

Node vlada-strizkov měřil kabel H125 CU PE a poslal mi následující zprávu
timto ti oficialne posvecuju pouzivani H125 i na 5GHz ;)
zmereny utlum na pasmu 5.5-5.8 GHz je 0.53dB/m, chyba mereni mensi nez 0.03dB/m
na 2.4 ma 0.33dB/m (coz ostatne odpovida tabulkovym hodnotam)
odrazy zpusobene kabelem jsou jen okolo -20dB (PSV 1:1,2), samozrejme na prechodu na
50ohm ti vznikne 1:1,5, ale pokud to slusne nabastlis na antenkovy konektor, tak ne o moc vic.
bezne konektory, hlavne N, jsou natolik spatne, ze s 50ohmovym kabelem muzes snadno dostat horsi
PSV nez s H125
napr. velmi pekny pigtailik, myslim ze jeden z prvnich co se davaly k XI626
(kratky asi 15cm, prusvitny plast kabelu, tenky 3mm) ma na 5GHz asi 1:2 !

krimplovací RSMA na kabel H125

Plášť kabelu H125 je nutné osmirkovat a je také nutné slisovat izolaci středního vodiče tak aby se vešla do konektoru. Dutinku lze kripmovat ale já jí letuji protože jde, podle mě, o spolehlivější spojení. Krimplovací kleště pro kabely H155/LX195/C195 jsem koupil v inwifi.

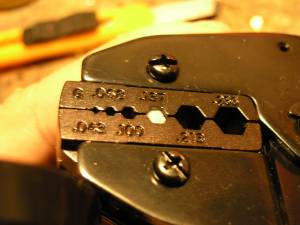

Z čelistí jsem při krimplování použil otvory
.100 na koneček izolace,
.137 na slisování izolace po celé délce a
.255 na slisování trubičky.

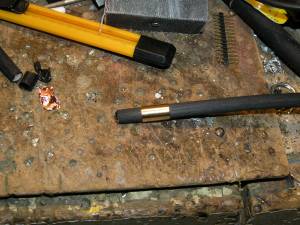

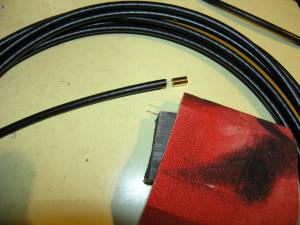

Osmirkujeme plášť a nasadíme trubičku asi 11 mm od konce kabelu.
RSMA na kabel H125 4262867 RSMA na kabel H125 4262870

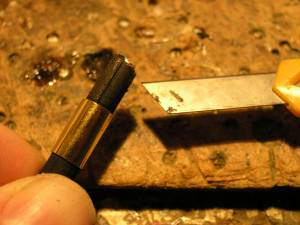

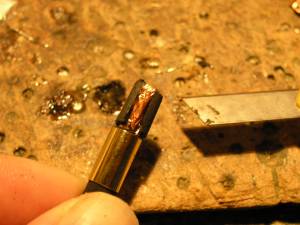

Kolem trubičky ořízneme plášť a sloupneme ho.
RSMA na kabel H125 4262871 RSMA na kabel H125 4262872

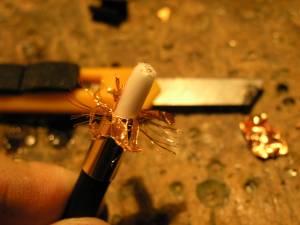

Obnažíme izolaci středního vodiče a slisujeme ho tak aby se vešel do konektoru. Konec izolace slisujeme na menší průměr.
RSMA na kabel H125 4262873 RSMA na kabel H125 4262876

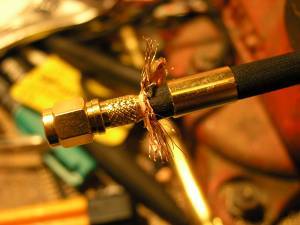

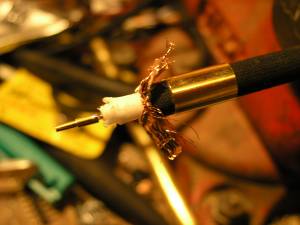

Naletujeme/zakrimplujeme dutinku, nasadíme konektor a přetáhneme opletení přes konektor.
RSMA na kabel H125 4262877 RSMA na kabel H125 4262878

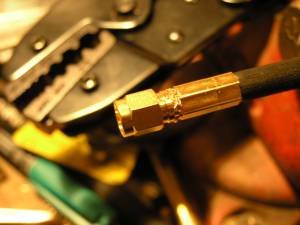

Nakonec zakrimplujeme trubičku
RSMA na kabel H125 4262880

Kabel H125 a velký N konektor

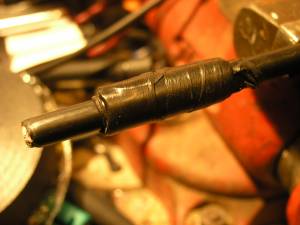

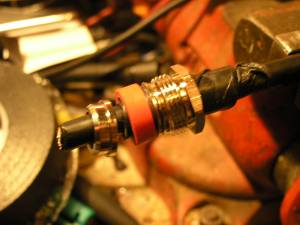

Na kabel namotáme vulkanizační pásku a nasadíme 4cm pláště z kabelu RG213, H1000, RF400 nebo podobného.
Kabel H125 a velký N konektor 4272890 Kabel H125 a velký N konektor 4272891

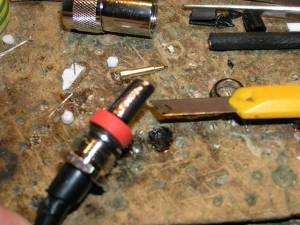

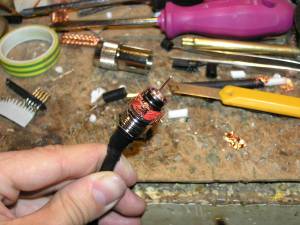

Kolem kabelu ořízneme plášť a sloupneme ho.
Kabel H125 a velký N konektor 4272892 Kabel H125 a velký N konektor 4272894

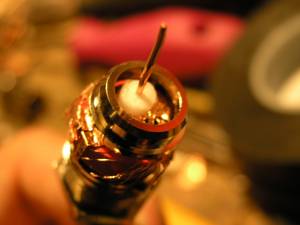

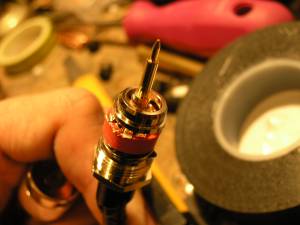

Odstraníme izolaci a naletujeme špičku.
Kabel H125 a velký N konektor 4272897 Kabel H125 a velký N konektor 4272898

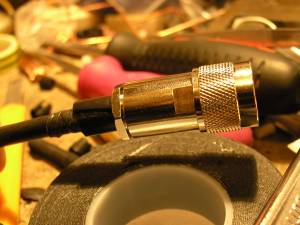

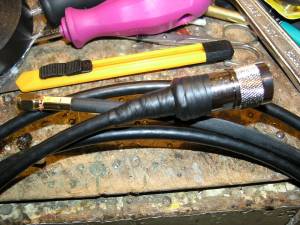

Konektor sešroubujeme a omotáme vulkanizační páskou.
Kabel H125 a velký N konektor 4272899 Kabel H125 a velký N konektor 4272900

Výroba konektoru z anténky dodávané ke kartě xi626

Jde to super a nemá cenu kupovat pigtaily. Začínal jsem s přípojováním kabelu na ten malý koax ale to je dost zranitelné řešení. Lepší je asi rovnou kabel naletovat na zkrácený mozazný plášť konektoru.

Připojování na zkrácený mozazný plášť konektoru

Anténku asi 5mm od otočné matky uřízneme pilkou na železo. Vše očistím od pilin, vyloupnu vnitřní teflonovou podložku a vytlačím střední pin/dutinku konektoru ven. Stačí na to třeba 1mm vrtáček který zasuneme do dutinky a jemně zatlačíme. Konektor v místě řezu pocínuju.
Připravím si kabel tak že asi 7mm odizoluju, pocínuju a seříznu tak aby z něho koukal střední vodič asi 2mm ven. Na ten naletuju dutinku a nastrčím na ní konektor. Mělo by to dopadnout tak, že pocínovaný okraj konektoru těsně sousedí s pocínovaným stíněním kabelu. Sletuju to a přiletovaný kabel s pocínovaným stíněním vytvoří s konektorem kompaktní celek. Přes celý spoj ještě přetáhnu spojku vyrobenou z tenkého pozinkového plechu aby se konektor neukroutil, tak jak mi to poradil bratrk.

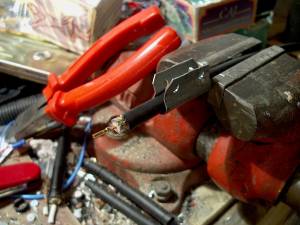

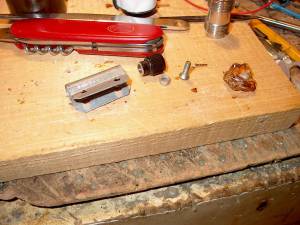

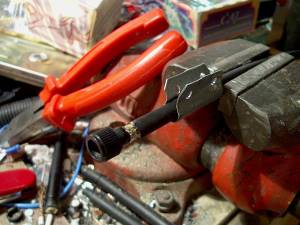

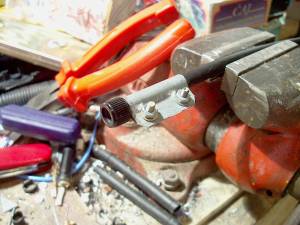

Připojení kabelu H125
H125 CU PE a RSMA H125 CU PE a RSMA H125 CU PE a RSMA H125 CU PE a RSMA

Připojování na koax

Kryt anténky, který lze sundat jemným násilím, se skalpuje na konci a použije jako ochrana proti ukroucení spoje a vytrhnutí (zajistí se izolepou na obou koncích). Kovová trubička se pájkou oddělí a středový kablík se zkrátí. Napojení koaxu lze provést třeba na "vidličku" tak, že na pocínovaný lem se ze dvou stran přiletuje stínění prodlužovacího koaxu. Je to třeba provést s co nejkratšími vývody. Další možnost, o dost mechanicky odolnější, je přiletování stínění obou kablíků přímo k sobě. Chce to si s tím pohrát.
Podle mě je ale lepší, rychlejší a odolnější rovnou konektor anténky rozříznout a kabel připojit přímo na konektor, jak to popisuji na začátku této stránky.

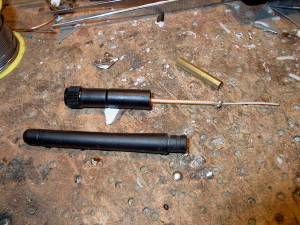

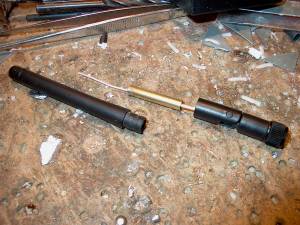

Odkrytování anténky a odletování trubičky
Antény wifi 2.4GHz 04108 Antény wifi 2.4GHz 04110

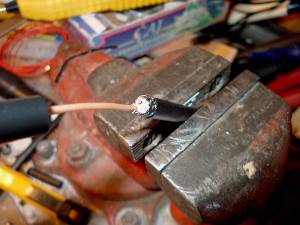

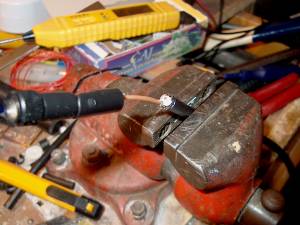

Připojení kabelu stínění na stínění
Připojovaný kabel se ocínuje a vytvoří se pevný límec kabelu. Na něj se potom přímo přiletuje stínění tenkého kablíku z anténku. Je to na těsno ale je zaručené že se spoj hned tak neukroutí.
Antény 2.4GHz 04586 Antény 2.4GHz 04587

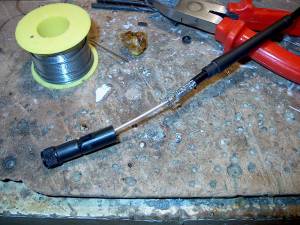

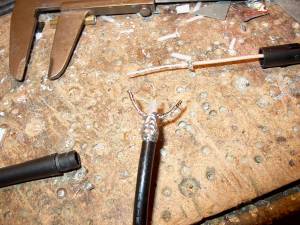

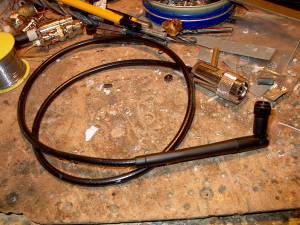

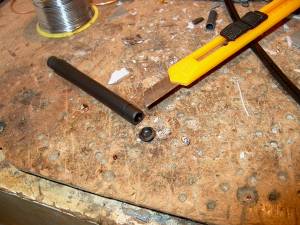

Připojení kabelu RG58
Antény wifi 2.4GHz 04111 Antény wifi 2.4GHz 04112 Antény wifi 2.4GHz 04113 Antény wifi 2.4GHz 04114

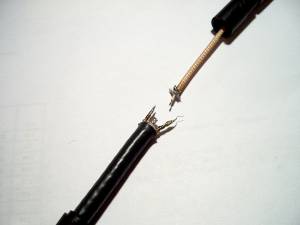

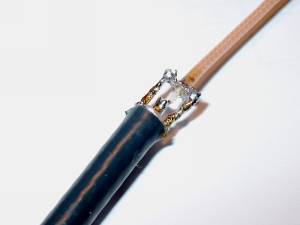

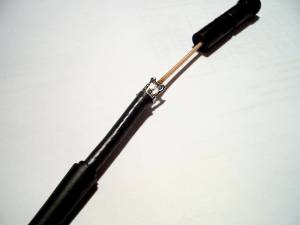

Připojení kabelu H155

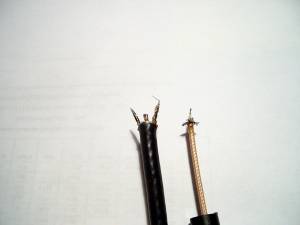

Pigtail z anténky 04170 Pigtail z anténky 04172 Pigtail z anténky 04174 Pigtail z anténky 04175

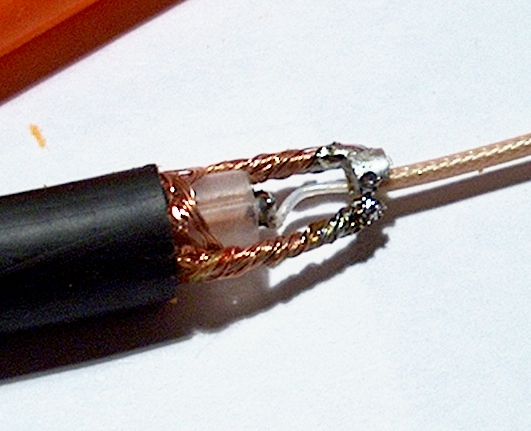

Ten spoj kabelů se musí udělat se stíněním propojeným ze dvou stran, aby to bylo symetrické.

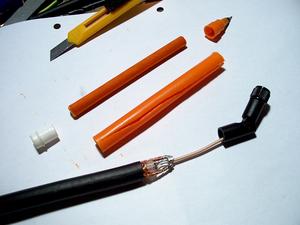

Připojení kabelu H1000

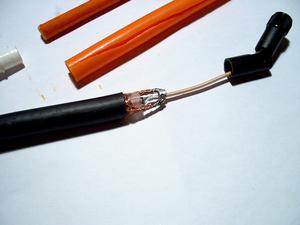

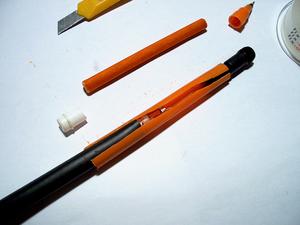

A dá se to připojit i na tlustej kabel. Jen je dobrý to nějak zajistil. Například trubičkou ze staré fixy.
Pigtail na RLA10 s konektorem z anténky Pigtail na RLA10 s konektorem z anténky Pigtail na RLA10 s konektorem z anténky
Snažte se vše udělat co nejkratší. To co je na následující fotce už je asi na hranici únosnosti. Spíš používejte letování přímo na plášť konektoru.
Pigtail na RLA10 s konektorem z anténky

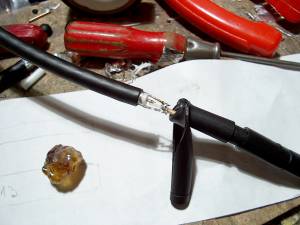

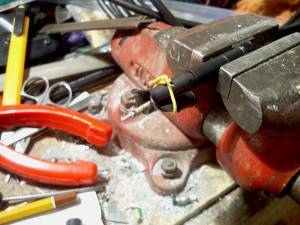

Připojení kabelu H125

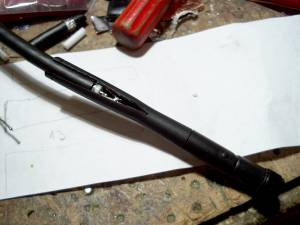

Pigtail s kabelem H125 04236 Pigtail s kabelem H125 04237 Pigtail s kabelem H125 04238

Často kladené dotazy

Neuděláš mi kabel nebo pigtail? Zaplatím. Ne, bohužel nemám čas.
Nemáš stránku i o anténách? Mám a je tady.
Jaký kabel? Záleží na síle signálu ve vašem místě a na délce kabelu k anténě. Používejte H125 pokud to jde (je nejlevnější). Přehled kabelů Belden je třeba zde a nebo zde.
Kabel impedance [ohm] útlum [dB] na 2.4GHz na metr činitel zkrácení průměr [mm] orientační cena [Kč] s DPH za metr příklad použití
H125 75 0.35 0.81 6.8 12,50 Svody do 10 (máme i svody 17m a 20m) metrů s dobrým signálem. Levný a kvalitní kabel. Impedance 75 ohmů sice vadí, ale málo (ztratí se 0.2dB na spoji 50-75 ohmů) Já kupuju H125 CU PE po 100m na www.lica.cz kde je metr za 11,50 a poštovné vyjde na 100Kč takže výsledná cena je 12,50 za metr
H155 50 0.50 0.81 5.4 20 Svody do 10 metrů s dobrým signálem. Levný a ohebný kabel.
H1000 50 0.22 0.83 10.3 45 Svody nad 5 metrů. Kvalitní kabel. Málo ohebný a tak se s ním špatně manipuluje.
RLA10 50 0.22 0.83 10.3 40 Svody nad 5 metrů. Kvalitní kabel. Málo ohebný a tak se s ním špatně manipuluje, ale je trochu víc ohebnější než H1000.
RG58 50 0.79 0.66 4.4 10 Svody do 4 metrů s dobrým signálem. Levný a ohebný kabel ale radši ho používejte jen na pigtaily a krátké vzdálenosti.
RG213 50 0.37 0.66 10.3 30 Svody do 4 metrů s dobrým signálem. Vzhledem k parametrům je to drahý kabel. Radši ho nepoužívejte.

Lze použít kabel 75 ohmů? Ano. Musíte ale počítat se ztrátou 0.2dB na každém spoji 50-75 ohmů. Jděte do toho. Je to levnější a přitom kvalitní řešení.
Jak na reverzní SMA? Popis jak ho vyrobit je na http://www.czfree.net/forum/showthread.php?threadid=2033
Kde nakupovat? Nevím. Ale asi se vyplatí kouknout na lica.cz na kabely a k i4.cz na karty a antény a na rasel.cz pro konektory. Taky si pročtěte fórum CZFree.net, tam se ceny dost probírají.
PIGTAIL: proč se to vyrábí takto složitě? V GESu jsem viděl prodávat redukci s SMA na PL(=UHF) kontektor. Na to PLko by se podle mého dal přidělat rovnou koax a bylo by to řešení za 100Kč. Nebo jsem přehlédl nějaký zádrhel? Na kartě xi626 je reverzní SMA, takže normální SMA nejde bohužel (bez úprav - viz odpověď výše) použít.
Dají se místo N konektorů použít BNC nebo F konektory? Dají ale mají na této frekvenci horší vlastnosti. O kolik horší si najděte v katalogových údajích o těchto konektorech ale myslím to nemusí někdy vadit. Zkuste to a uvidíte. Já osobně používám N nebo reverzní SMA konektory. S jinými konektory nemám zkušenosti.
Jsem majitelem WIFINY ASUS WiFi-b. Má konektor SMA s kolíčkem je tedy SMA-R ? konektor na dodané pidi anténě je SMA s převlečnou maticí s dutinkou. Anténu bych nerad zatím likvidoval a chci zhotovit PIGTAIL. Co tedy použít ? Tipuji to na SMA-R kabel Z RG58 reverzní na N kabel Z RG58. Je to OK ? Je třeba reverzní SMA a je jedno na jaký kabel takže ten na RG58 vyhoví taky.
PIGTAIL se dělá na násobky lambda? Ne. Pigtail se může dělat libovolně dlouhý. Pigtail se používá jako redukce ale nikde není dáno že to tak musí být. Klidně lze udělat i pigtail 2m a použít ho rovnou k připojení antény.
Koupil jsem tedy 20m H125 a konektory. Jenomze nejak tento konektor na H125 nemuzu napasovat. Kovova rourka na kabel vubec nejde nasadit (je priliz uzka). Je na to nejaky figl nebo mam spatne konektory? Kabel H125 má větší průměr izolace kolem středního vodiče. Řešení jsou dvě. Opatrně žiletkou ořezat izolaci tak aby šla do konektoru a nebo izolaci nahradit kouskem izolace z kabelu RG58. Stačí střední vodič zašpičatět a trochu nahřát a jde to narazit.
Co je to činitel zkrácení (gama)? Je to číslo udávající jak je dlouhá vlna šířící se kabelem v porovnání s délkou té samé vlny ve vzduchu/vakuu.
Ve vakuu/vzduchu se signál šíří rychlostí světla ale v kabelu je tomu jinak. Signál se šíří pomaleji a tedy vlnová délka je menší. Proto taky mluvíme o činiteli zkrácení neboť vlna je kratší a tak činitel zkrácení je menší než jedna. Například pro 2,441GHz je vlnová délka ve vakuu
lambda_vakuum = rychlost_svetla/frekvence = 299792458/2441000000 = 12,28cm
a v kabelu H125
lambda_kabel = cinitel_zkraceni * rychlost_svetla/frekvence = 0,81 * 299792458/2441000000 = 9,95cm

Přišel mi tenhle mail:
Co se tyce otazek u konektoru:
konektory BNC jdou pouzit - chodi do 4GHz (utlum 0,2 dB@3GHz),
konektory UHF (PL259) pouzit nejdou - chodi jen do 300MHz.
Pro blizsi info Radioamater 5/2003 nebo http://amphenolrf.com
Cau, Martin - veetja

Je možné použít kabel H125 na pásmo 5GHz? Ano. Popis je výše na této stránce.
