Souřadnicový zapisovač Colorgraf Aritma 512

Colorgraf Aritma 512 Tato stránka popisuje plotr Colorgraf 512 (HP 7475A kompatibilní). Já jsem ho vždy hlavně používal ke kreslení plošných spojů a na tabulky do různých protokolů. Koupil jsem ho v originálním balení a tak mám i návod. Jeden čas jsem měl i Colorgraf 516 a tak tu najdete i zapojení kabelu pro tento typ.

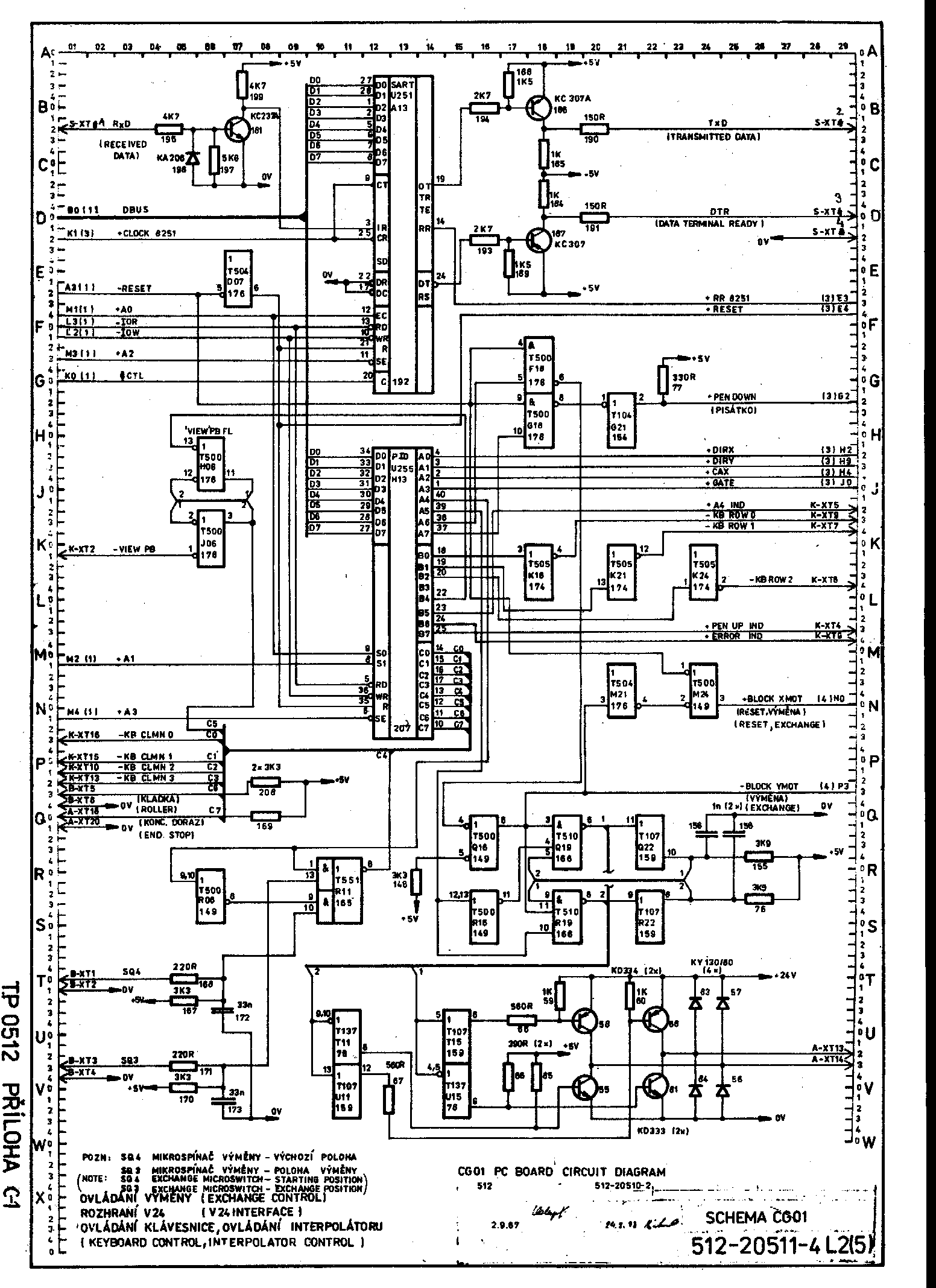

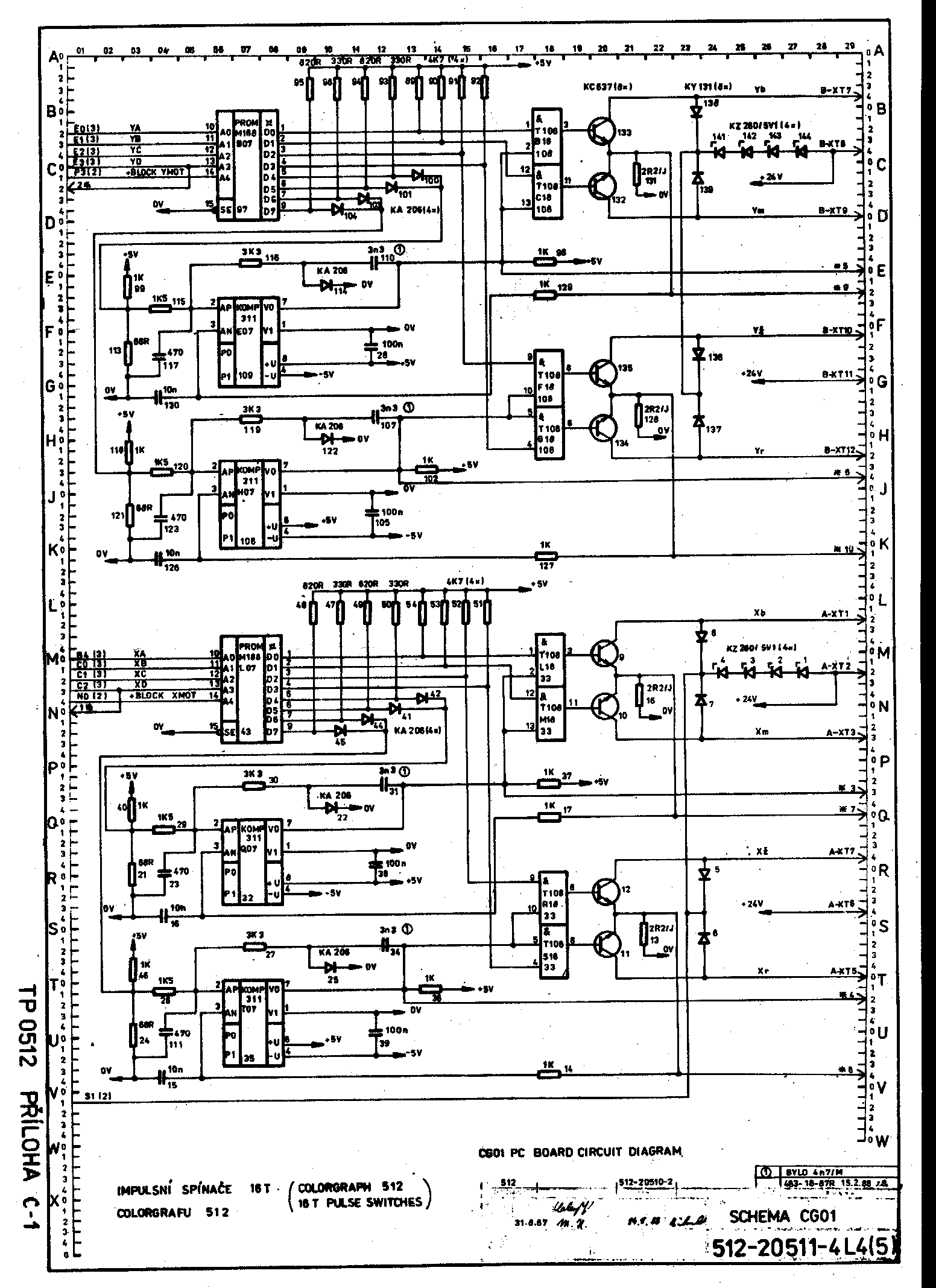

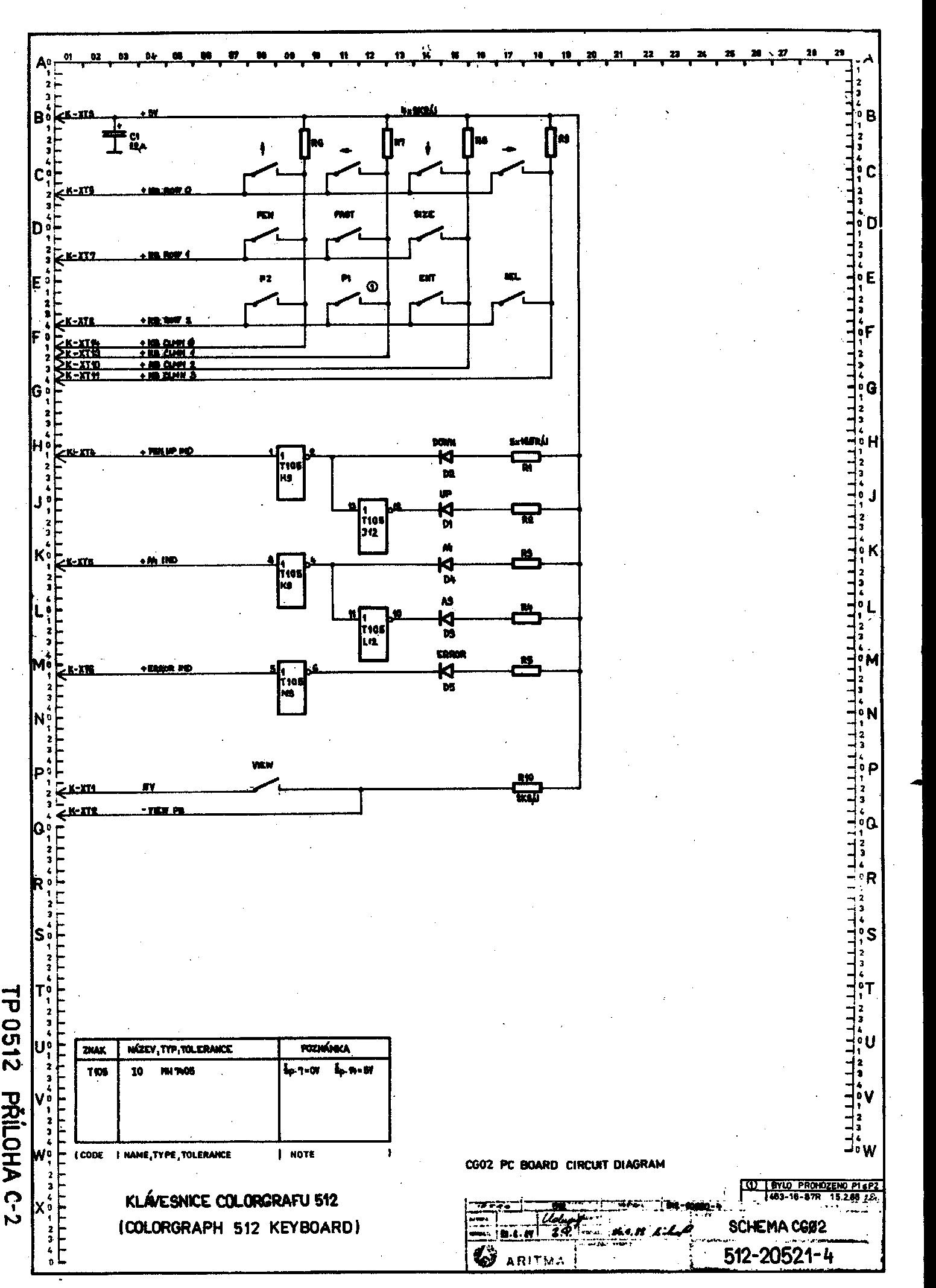

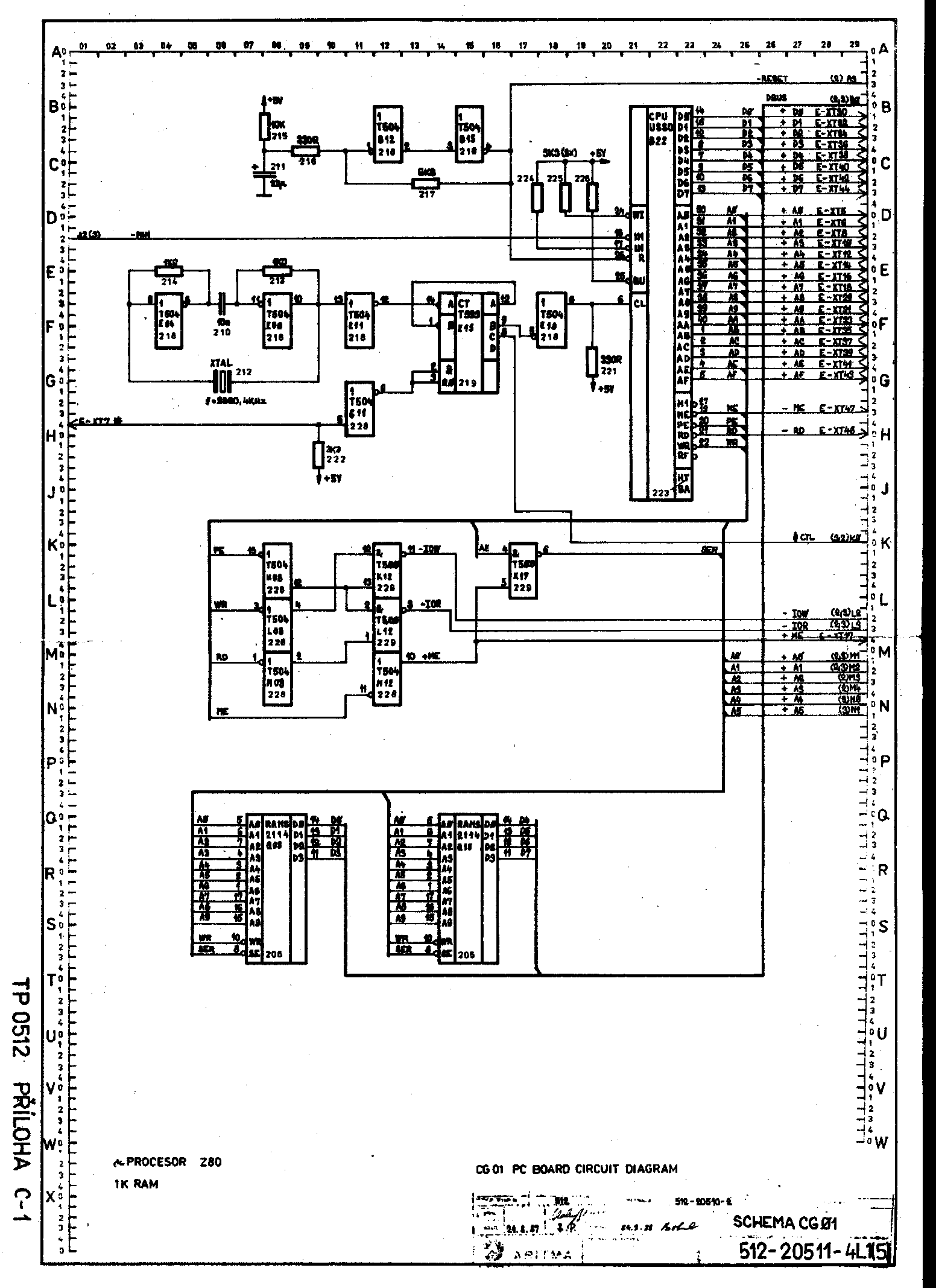

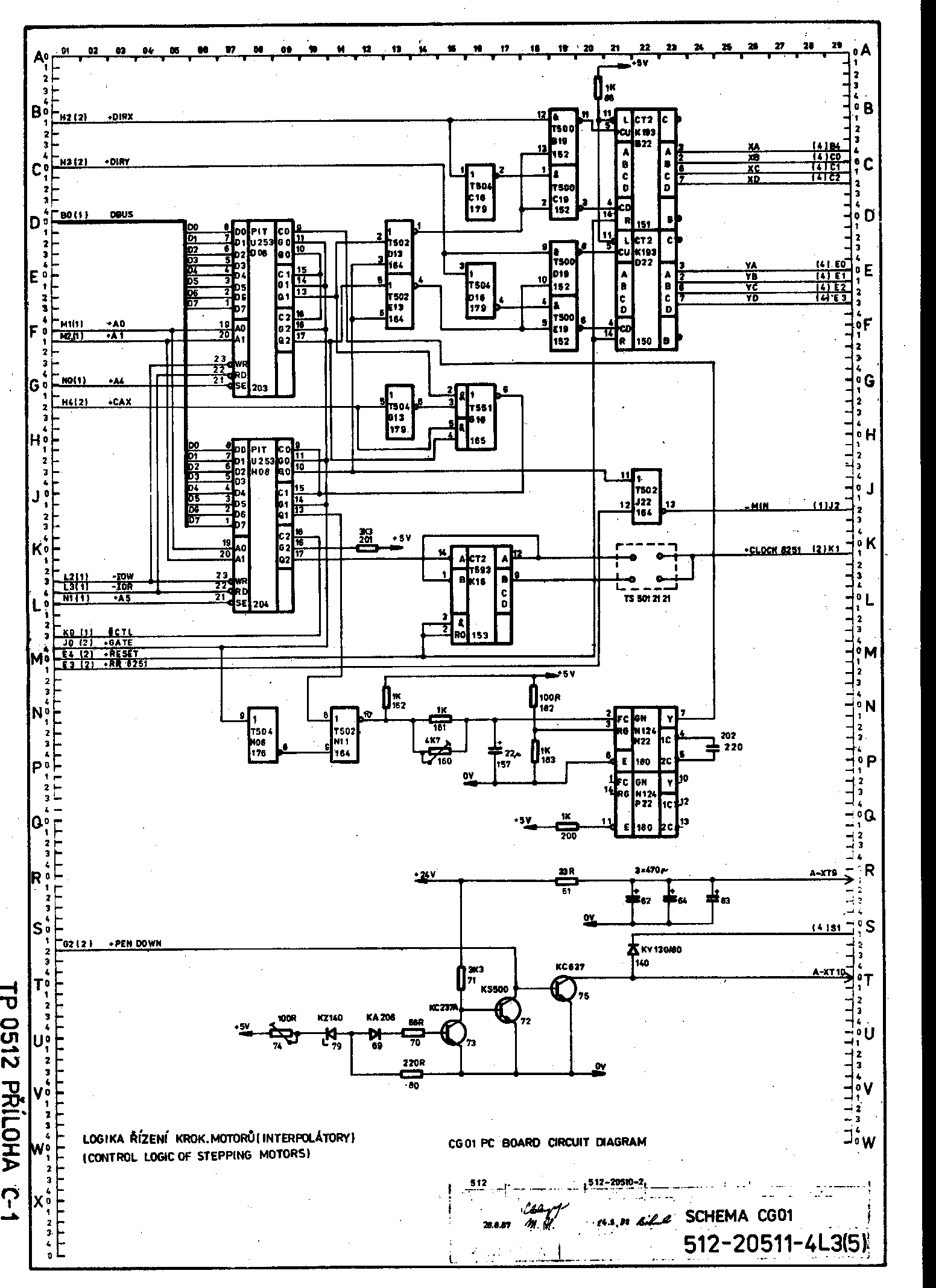

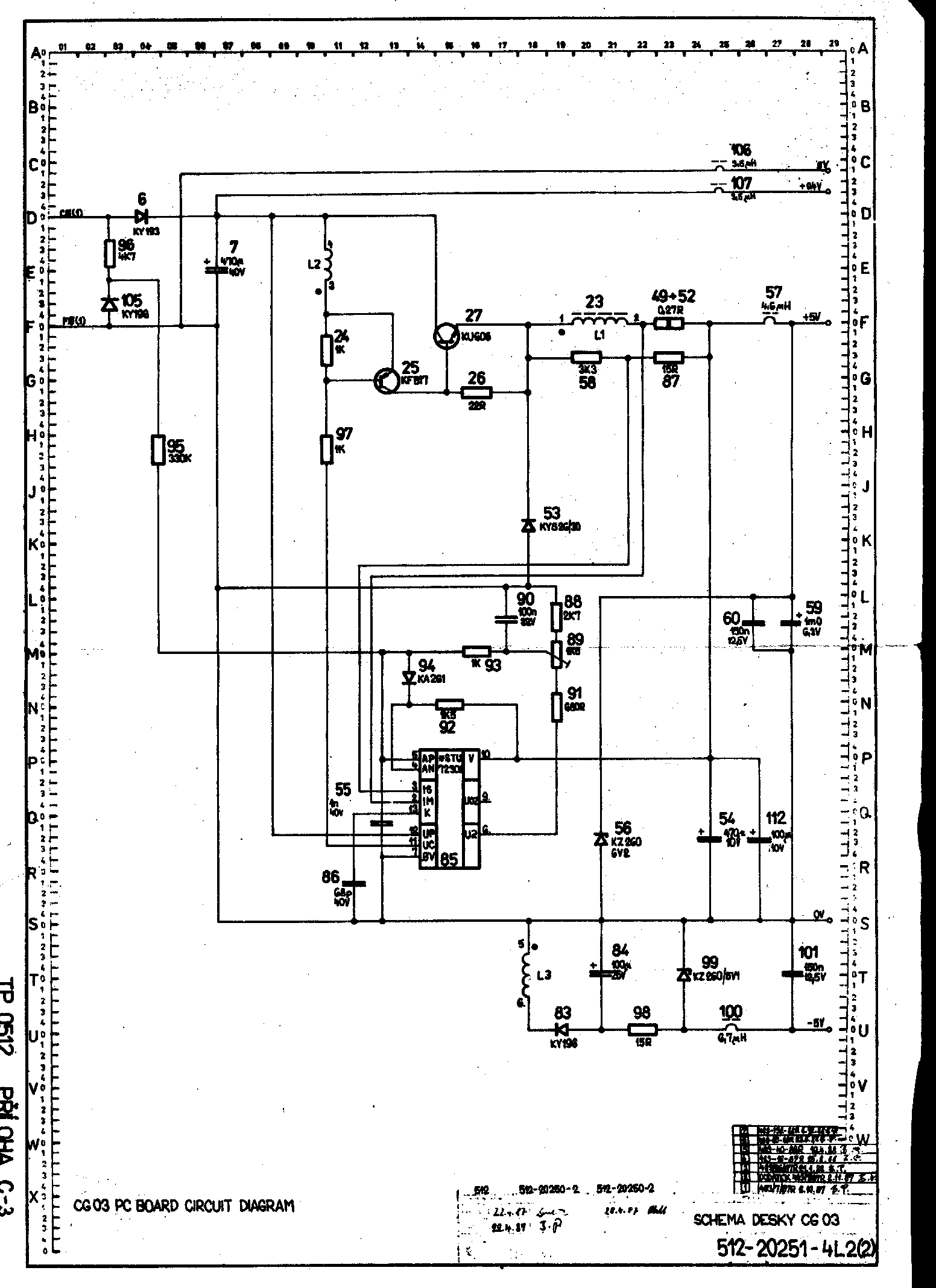

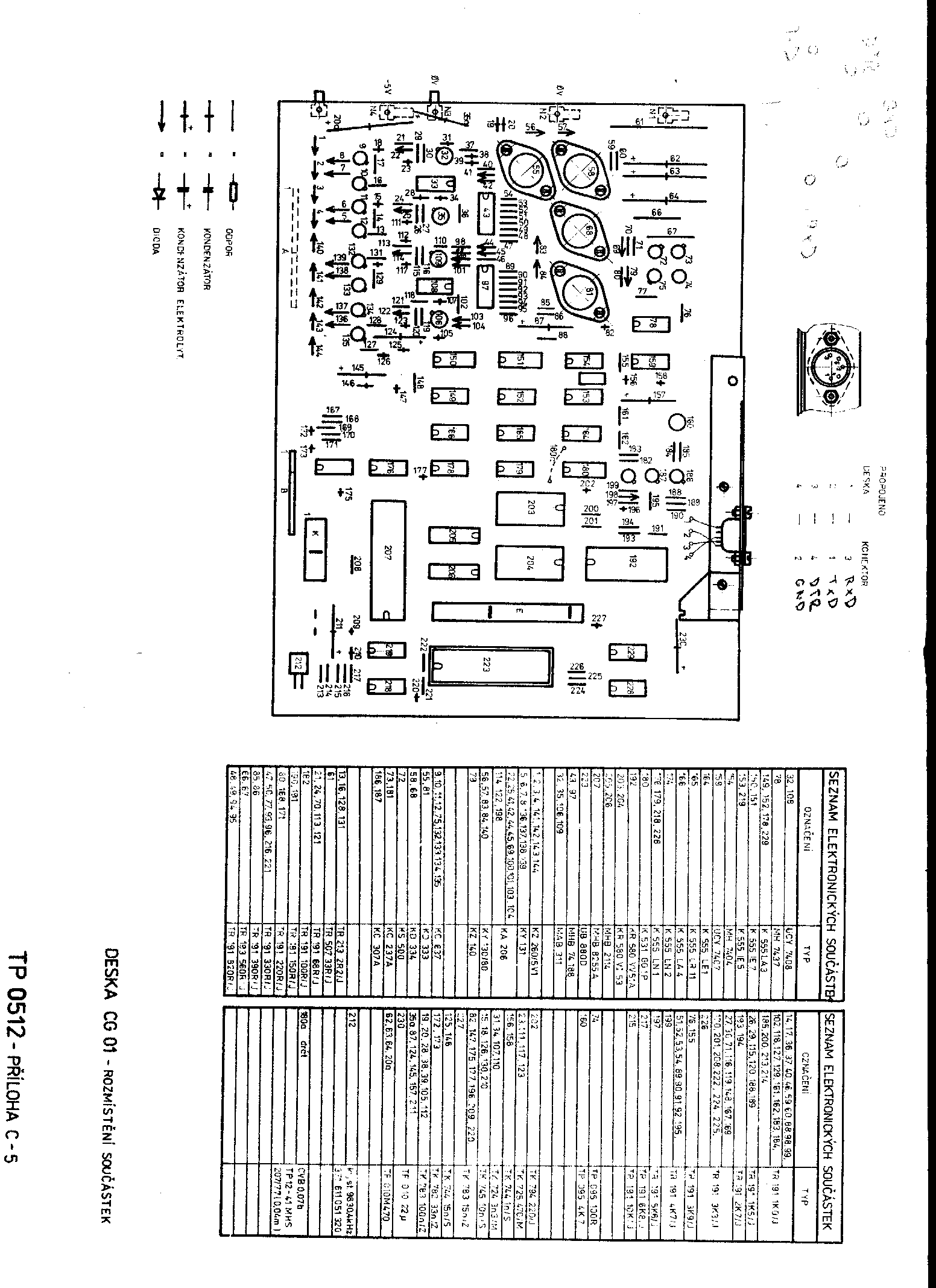

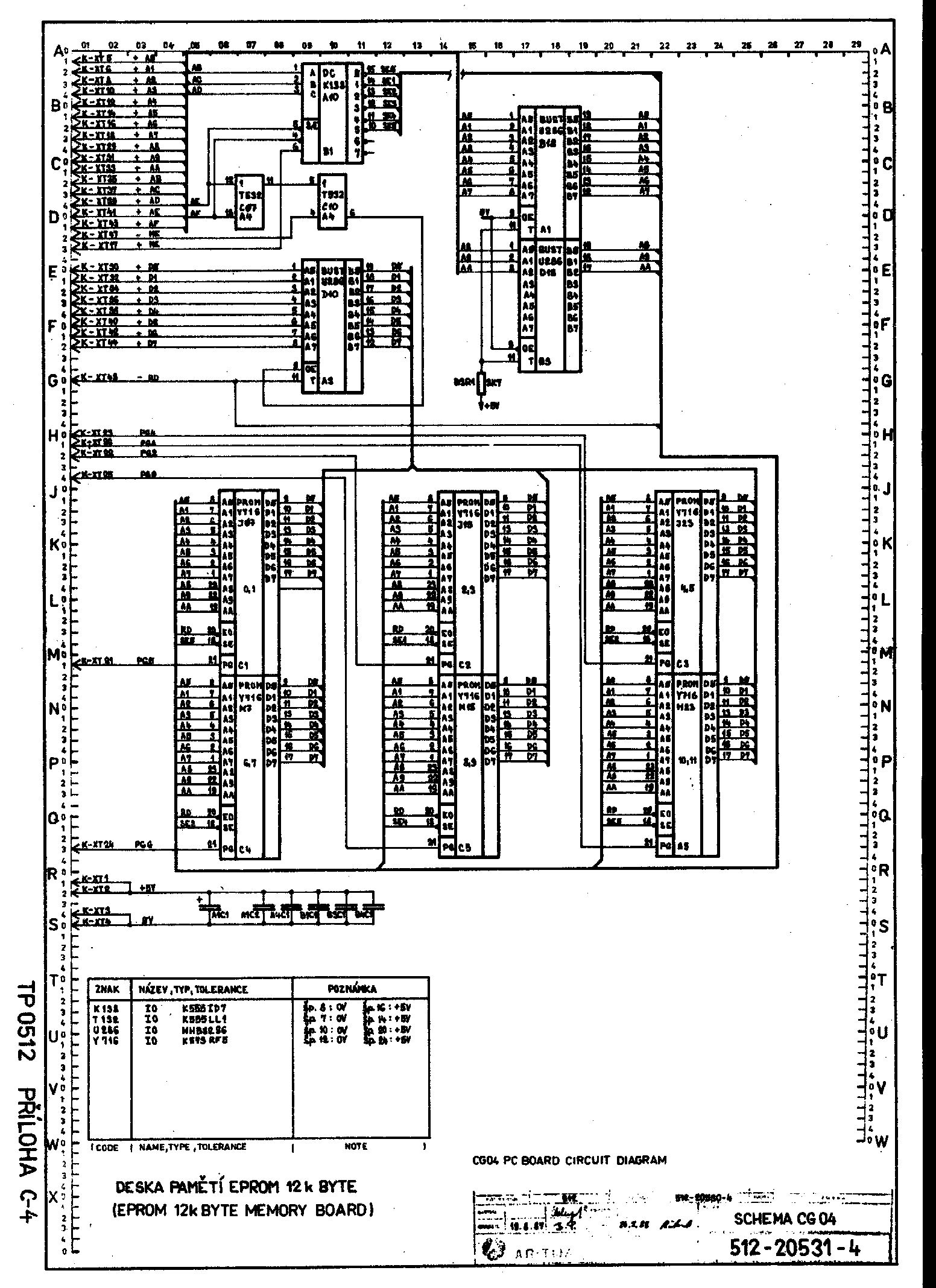

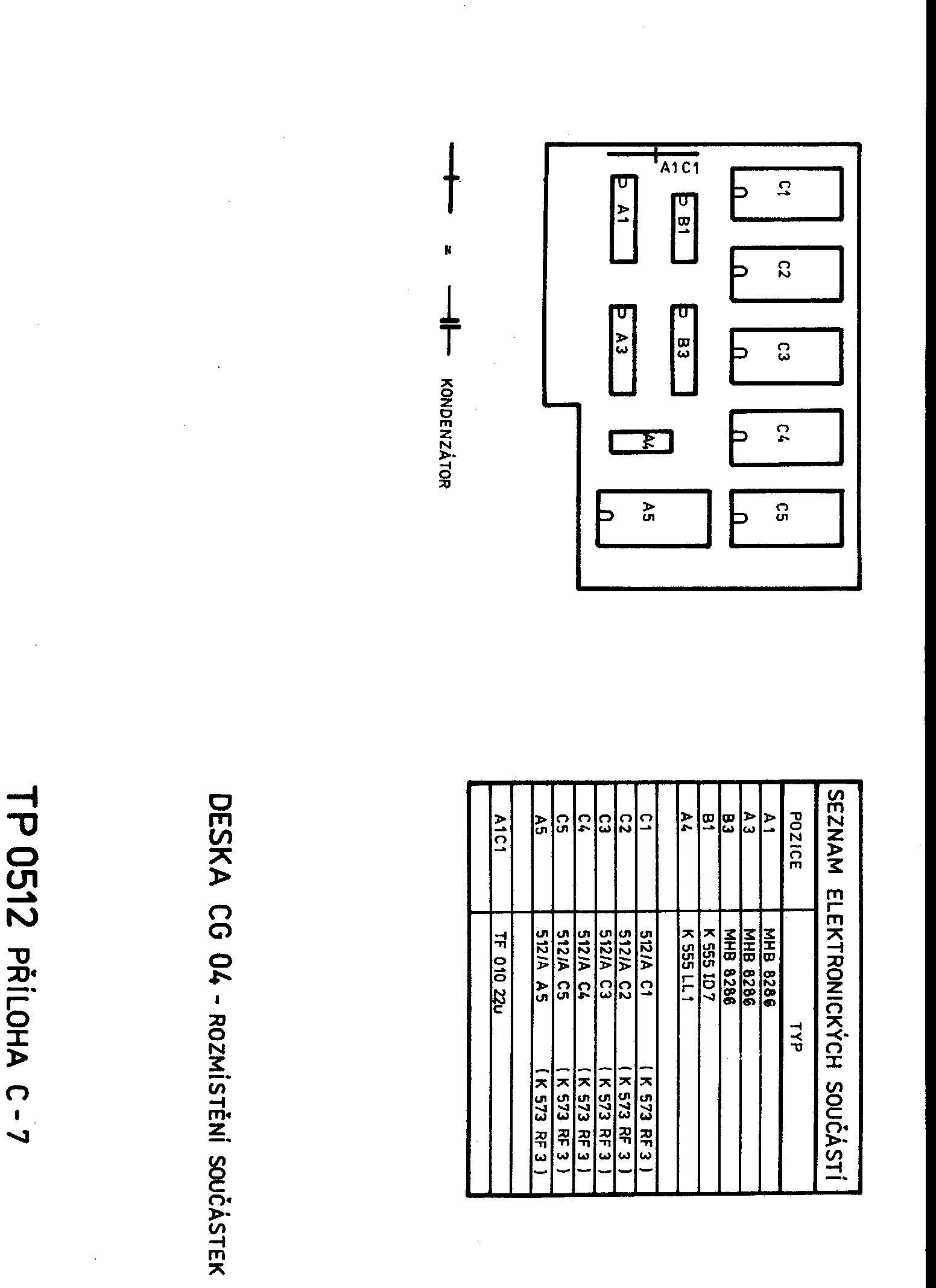

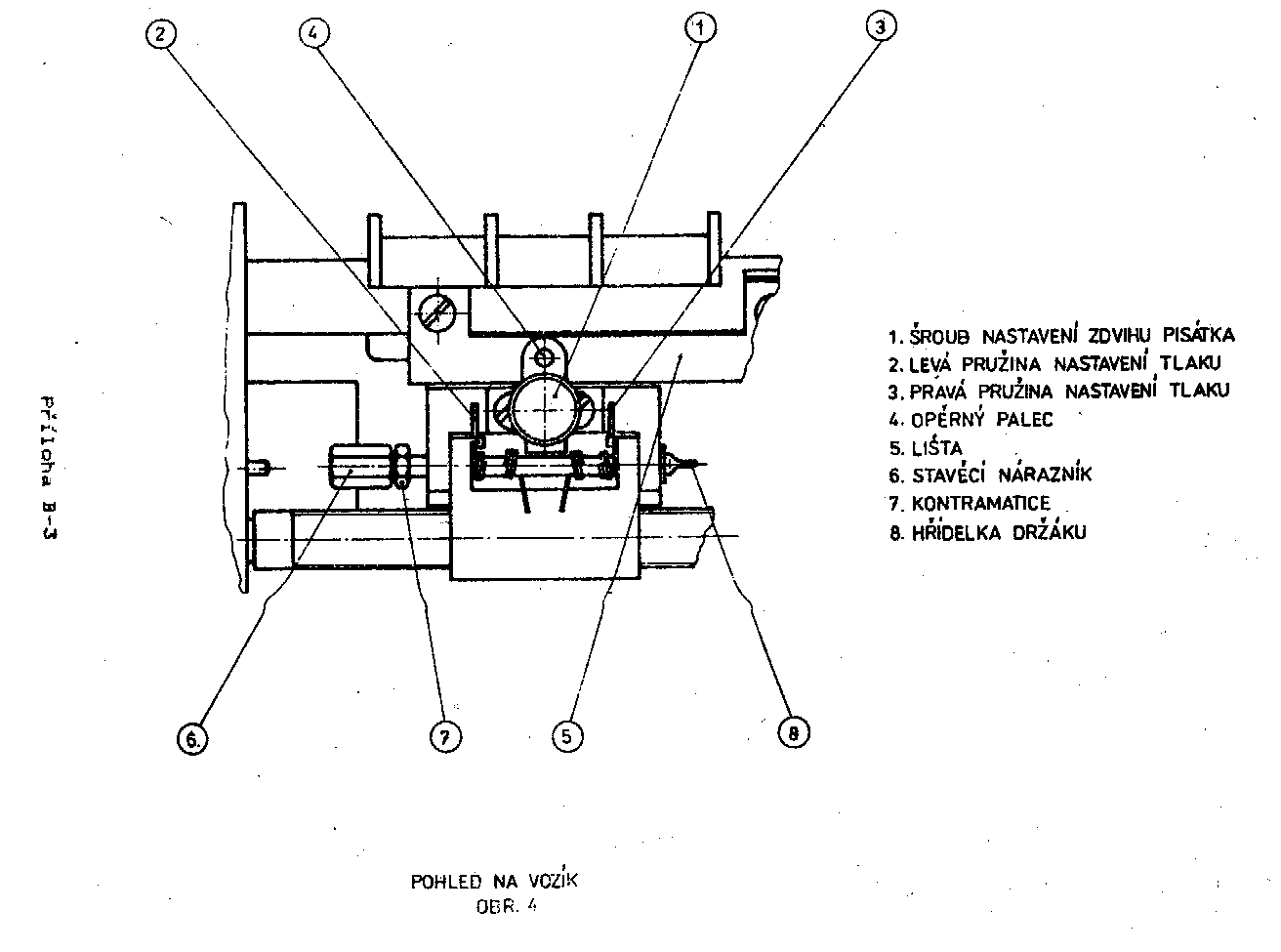

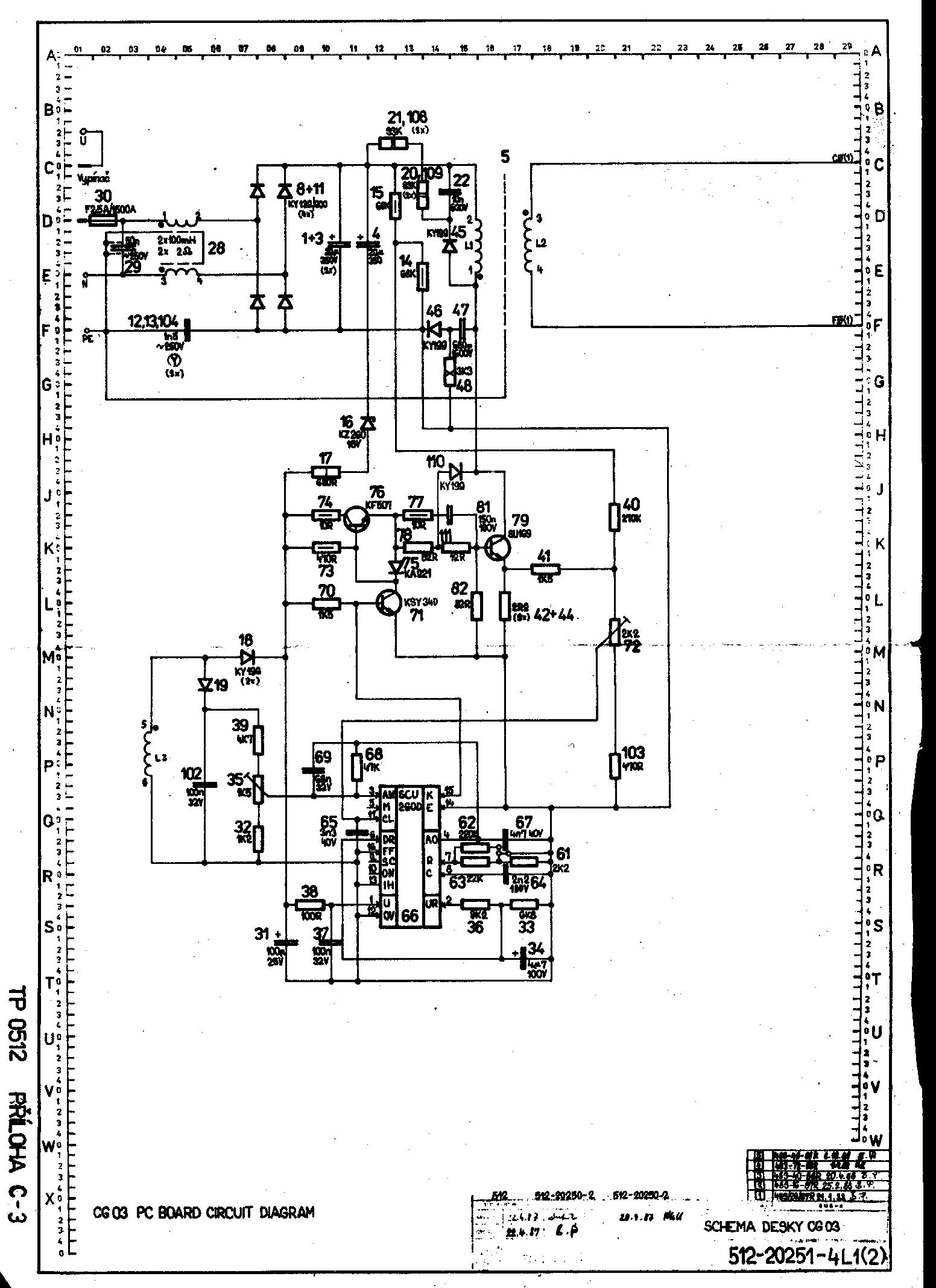

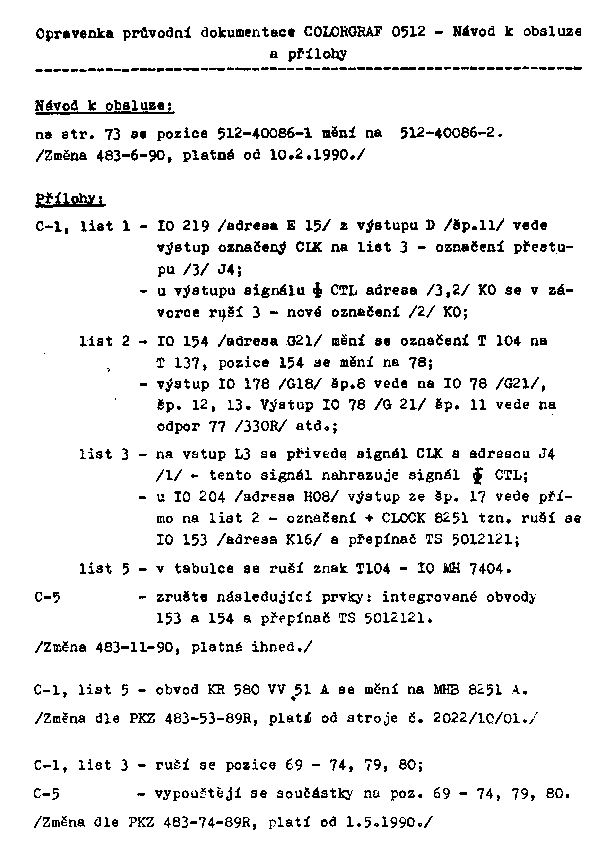

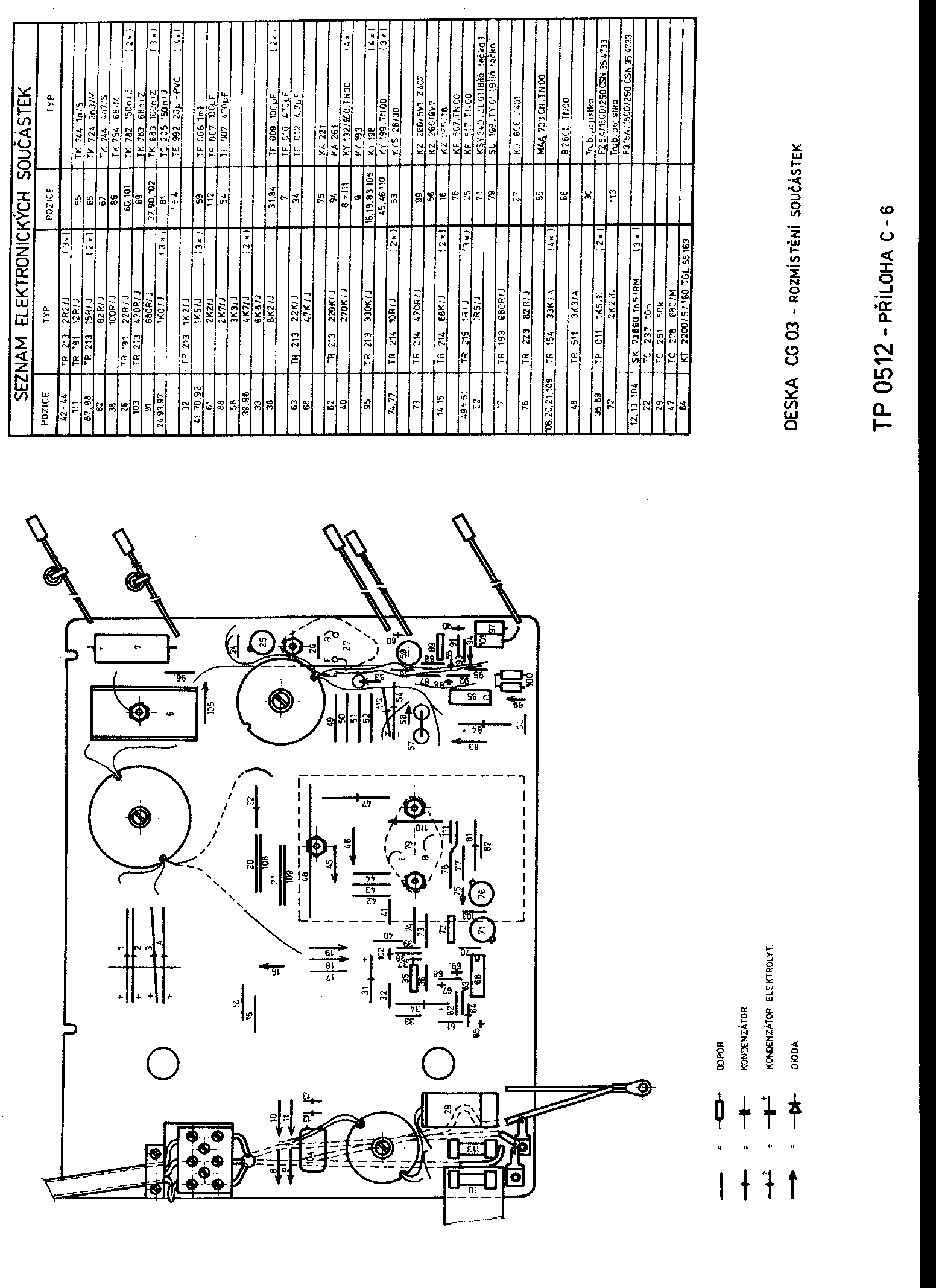

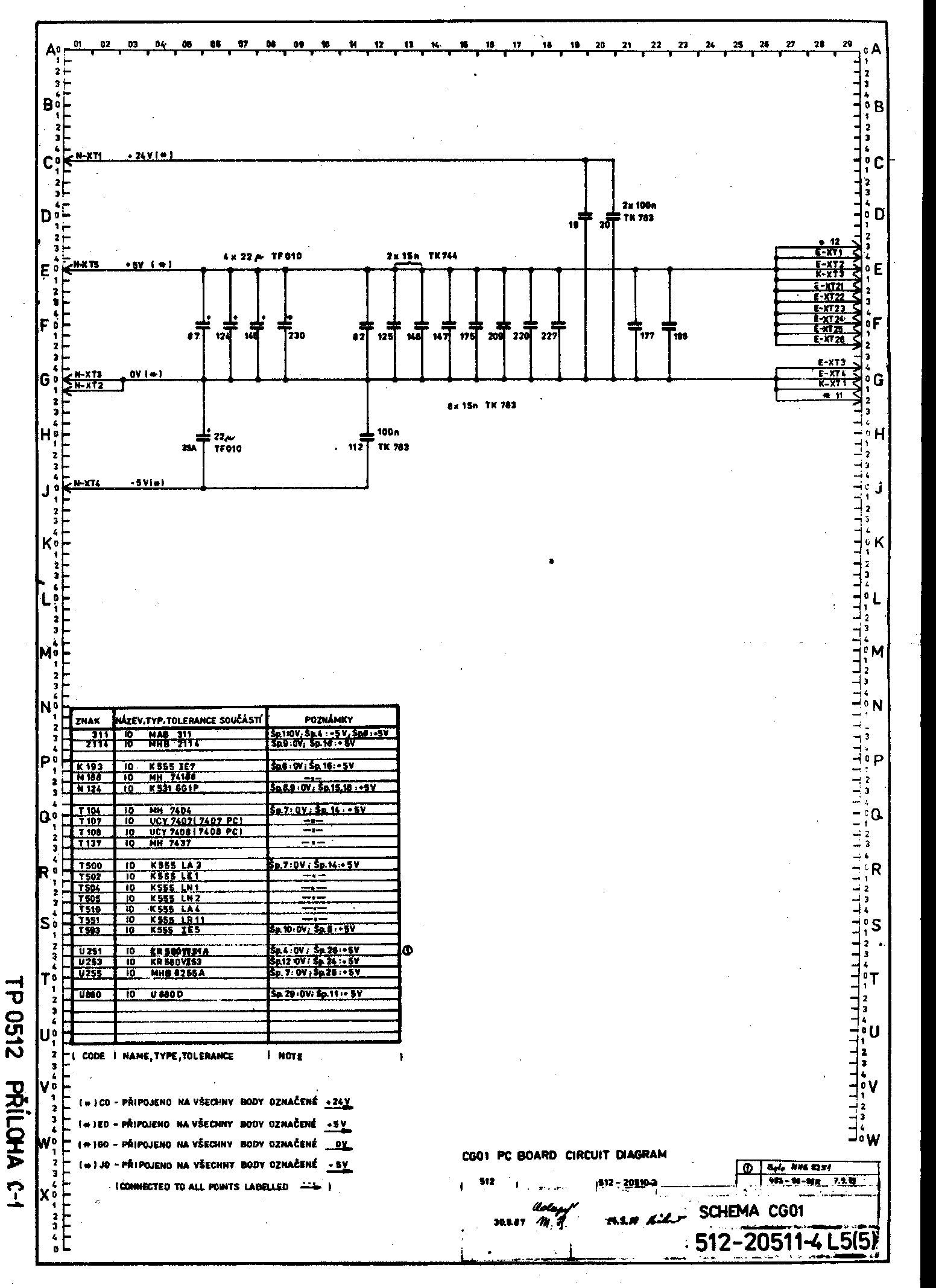

Servisní dokumentace

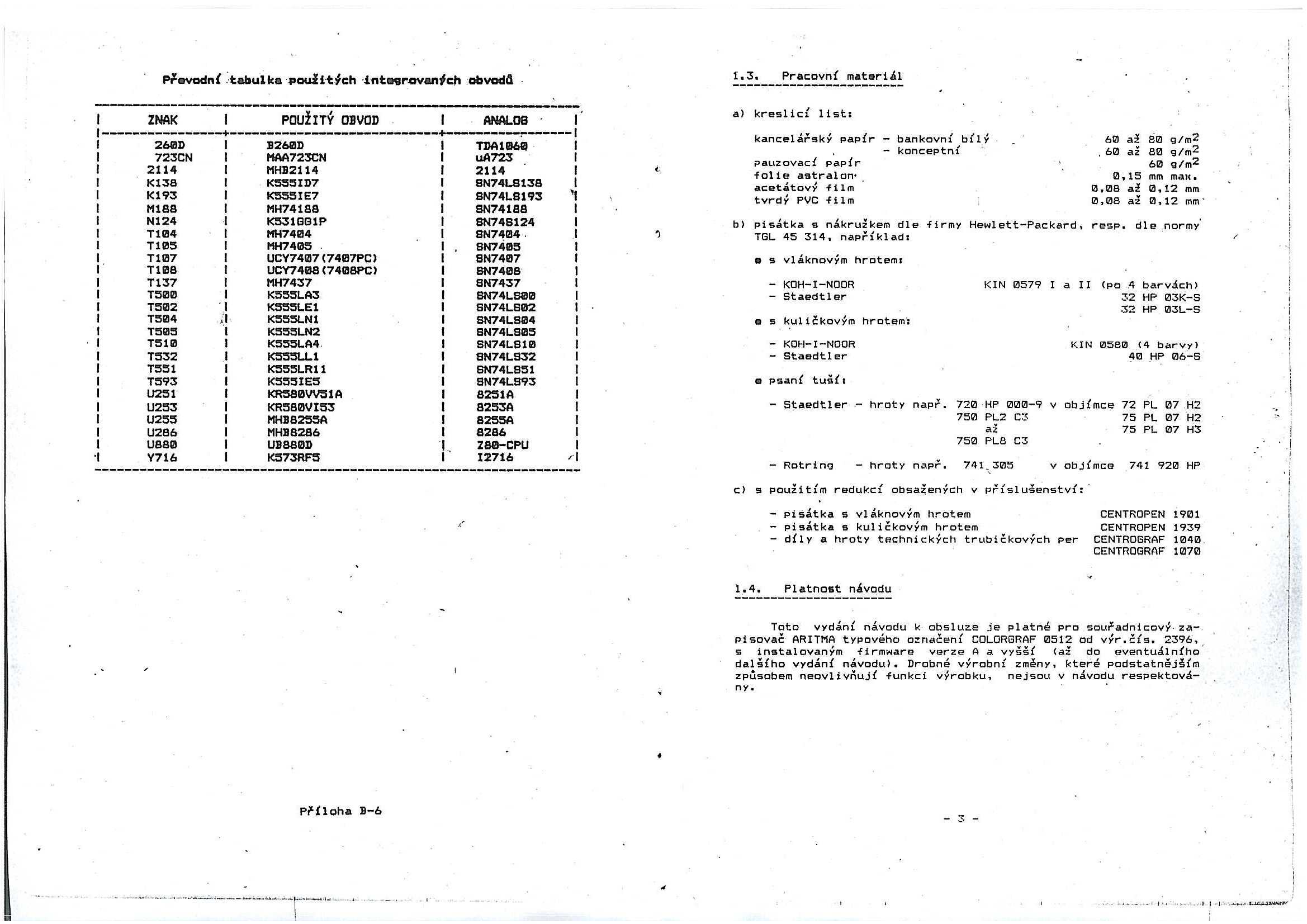

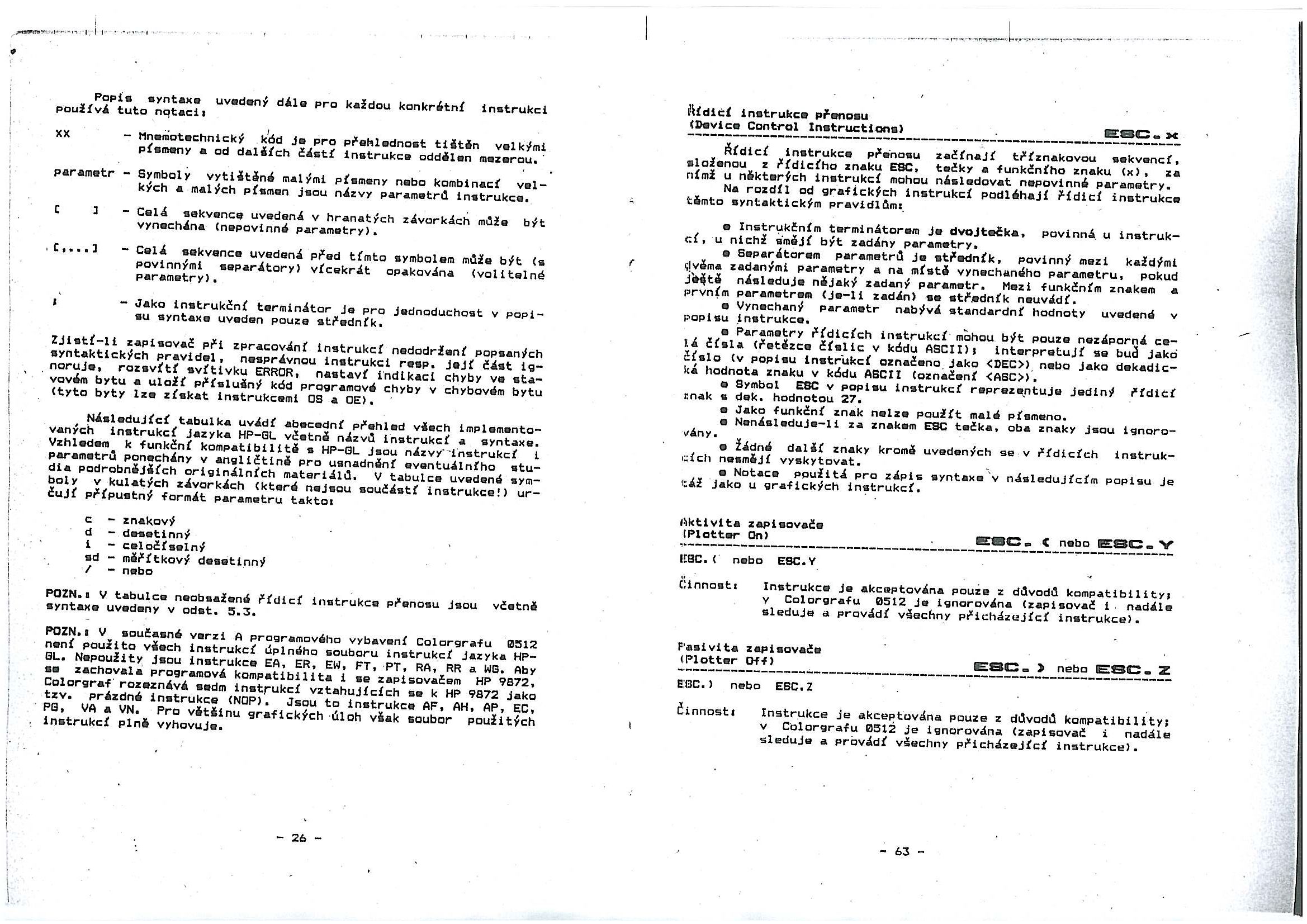

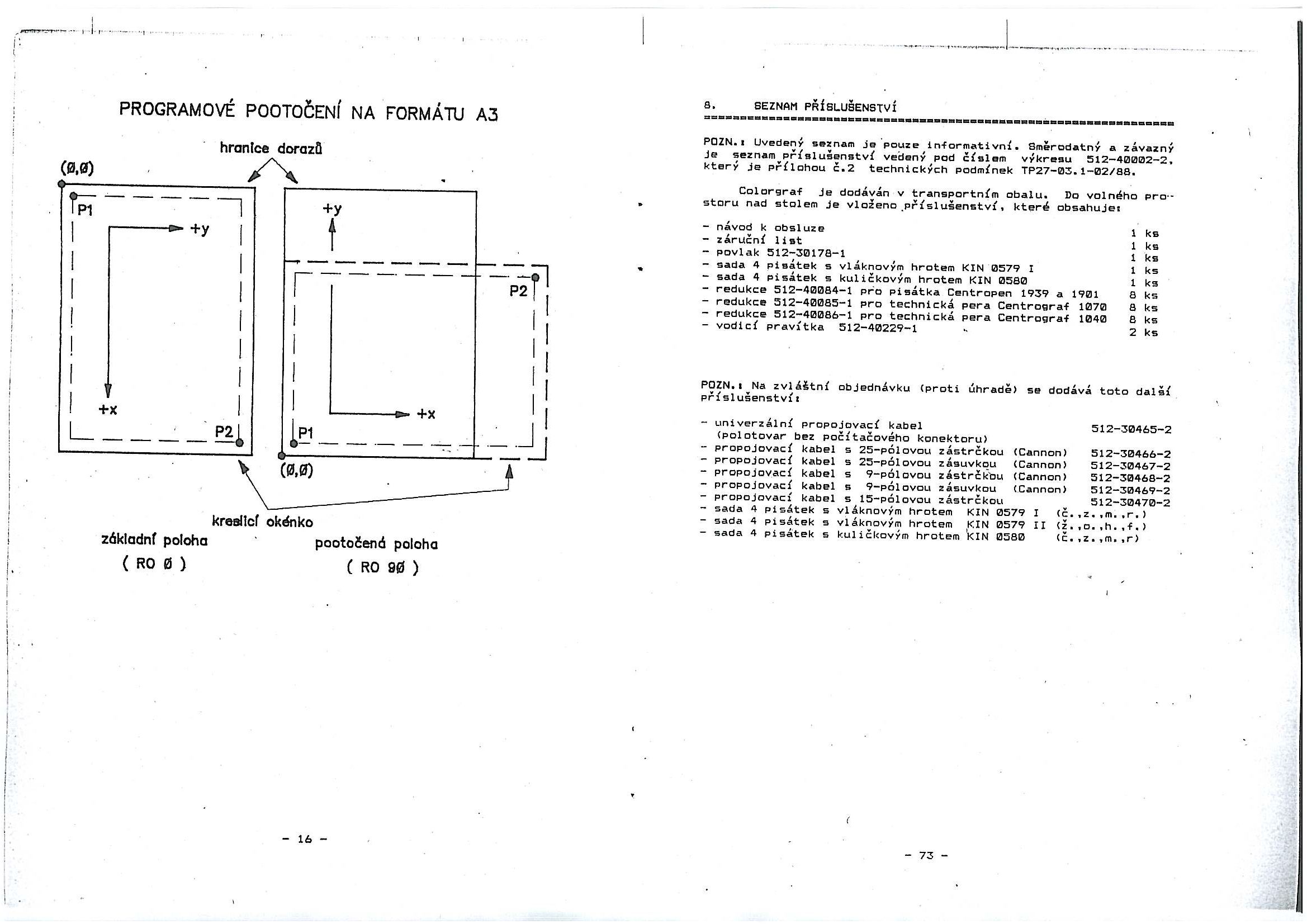

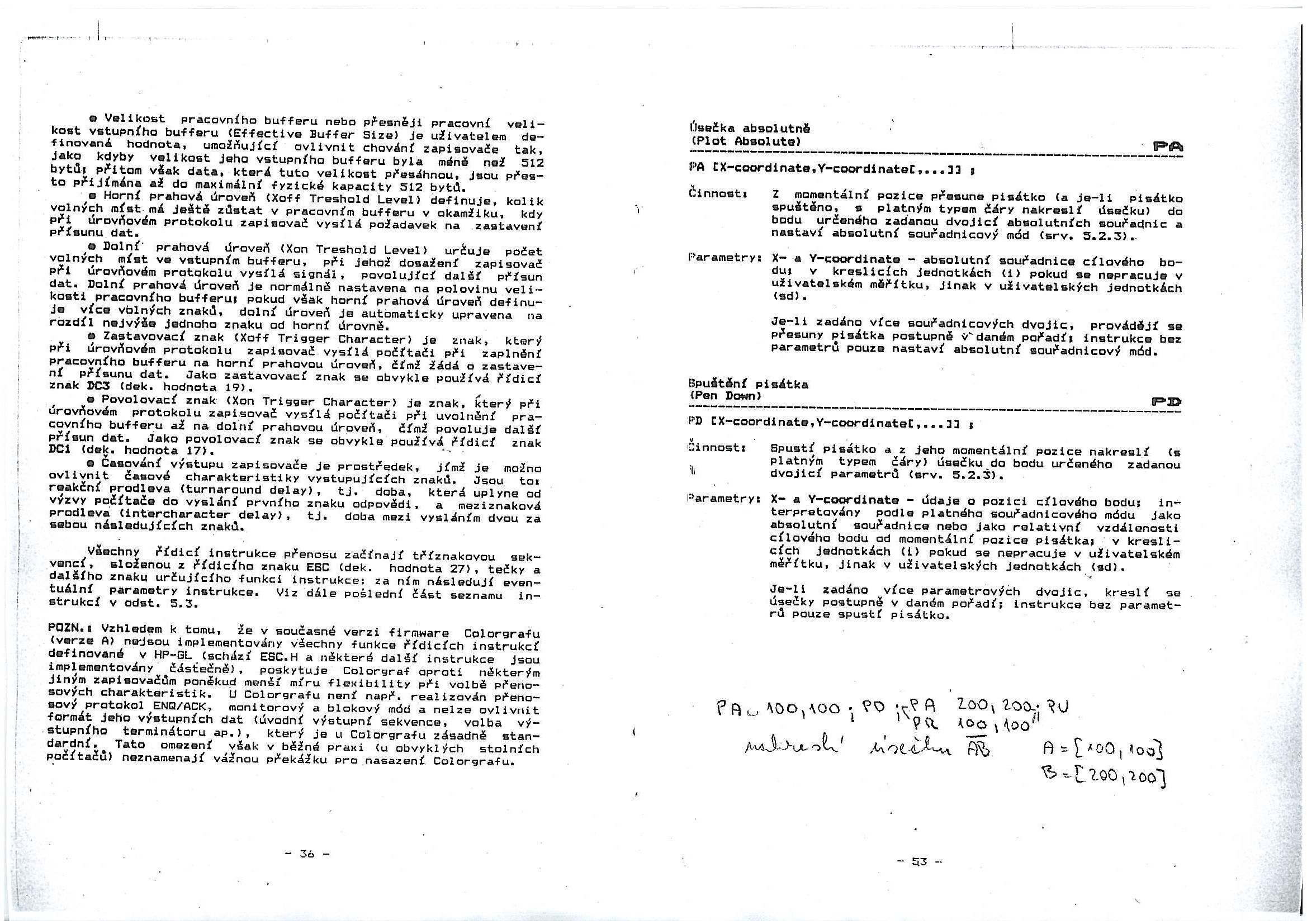

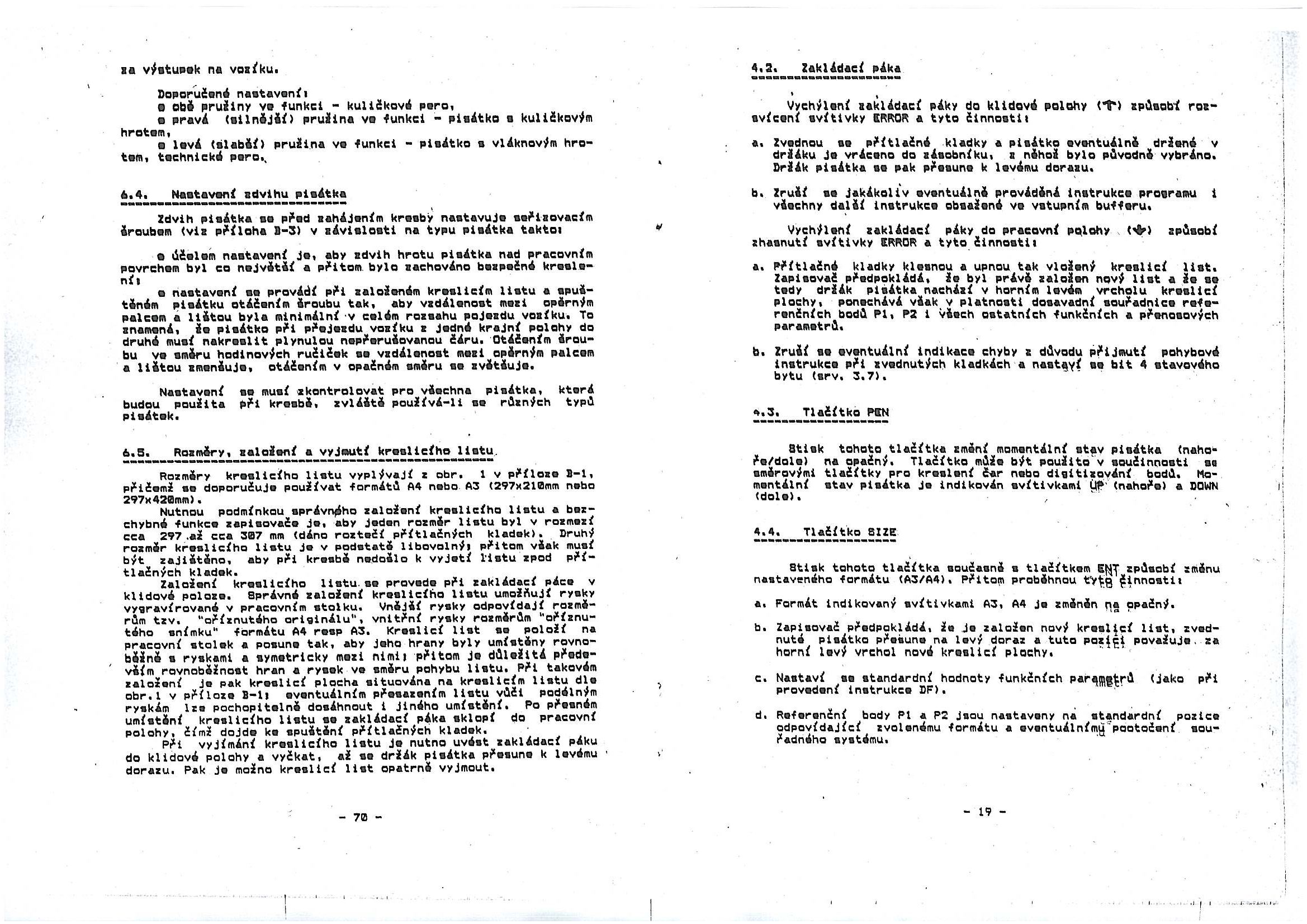

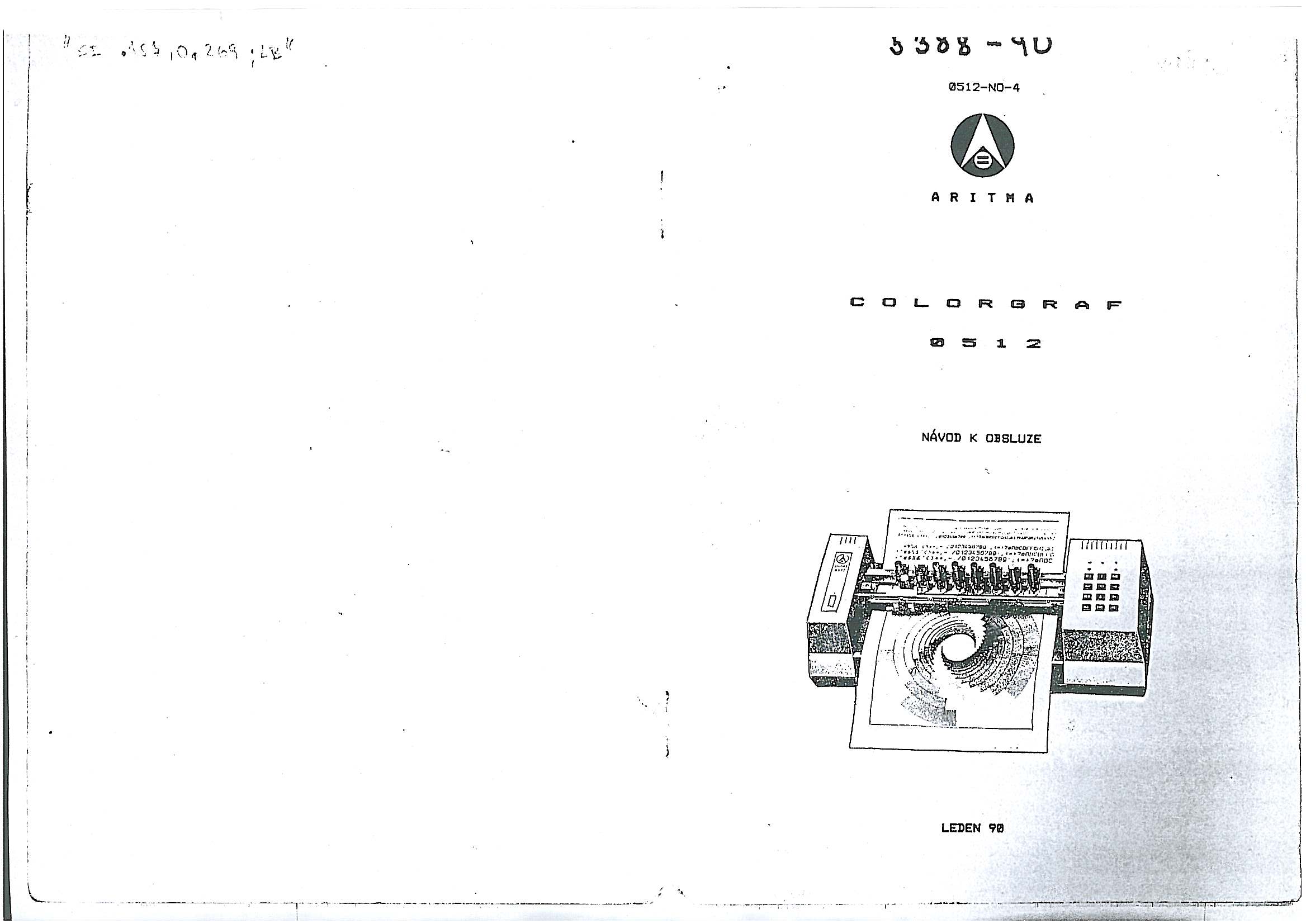

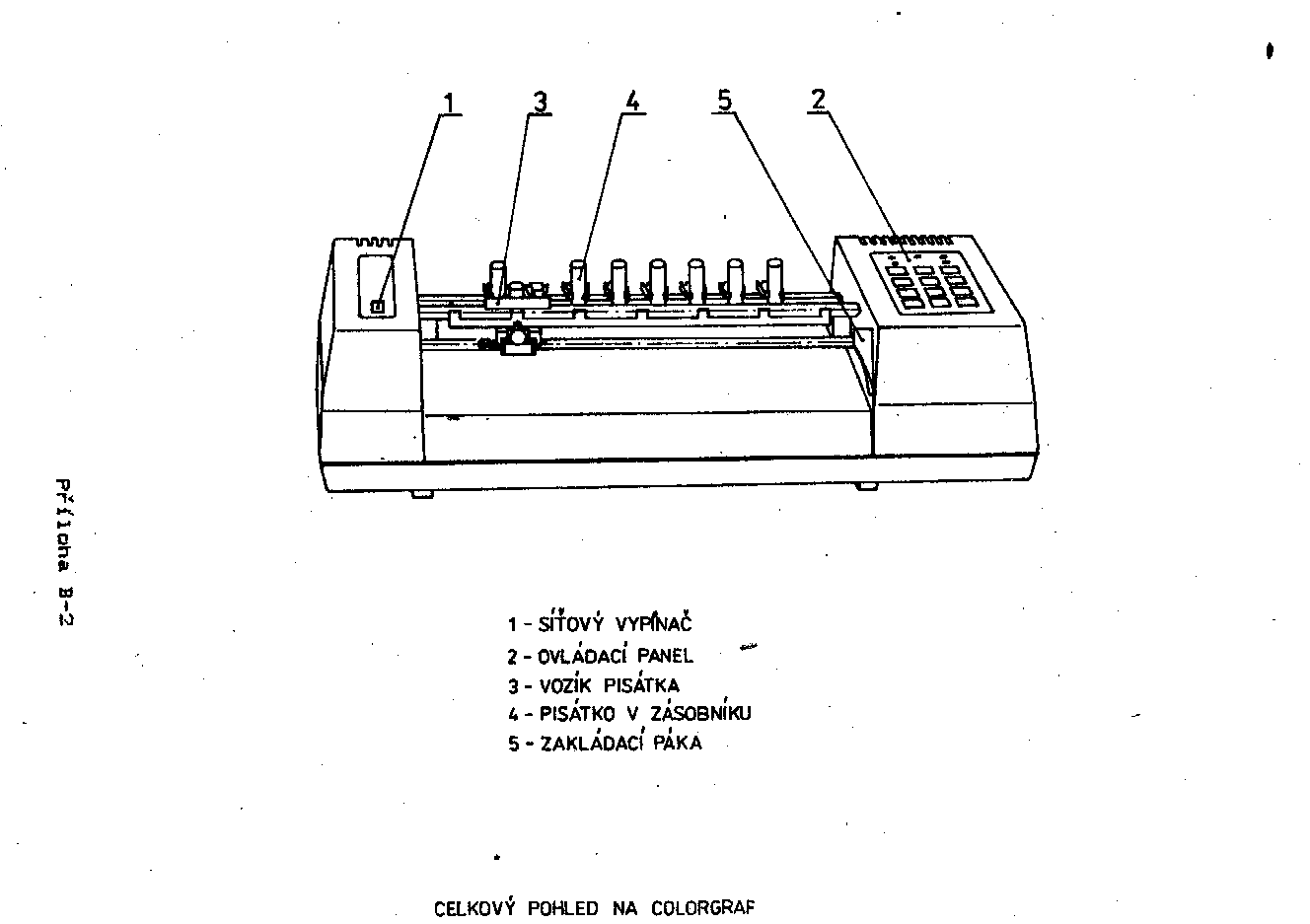

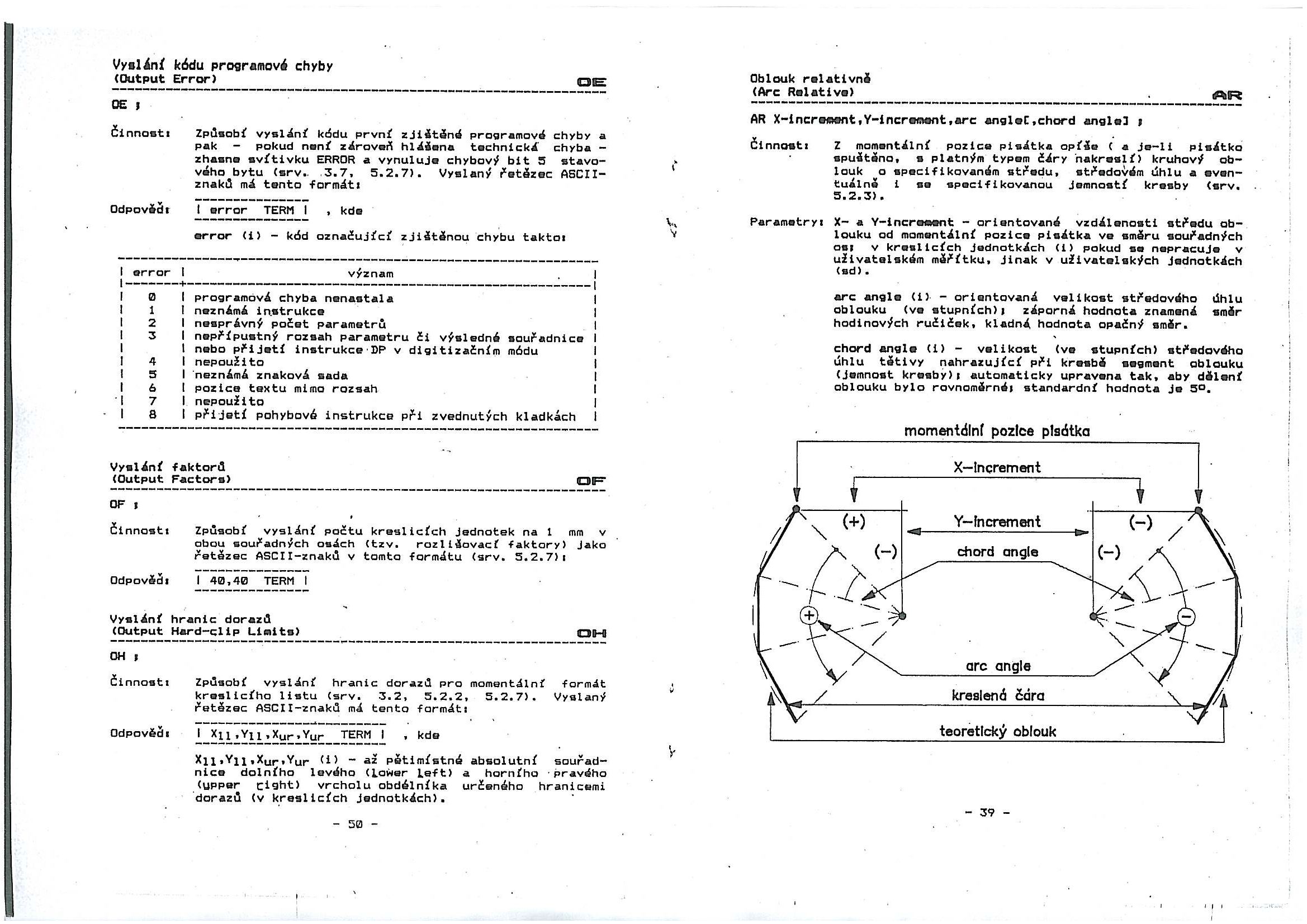

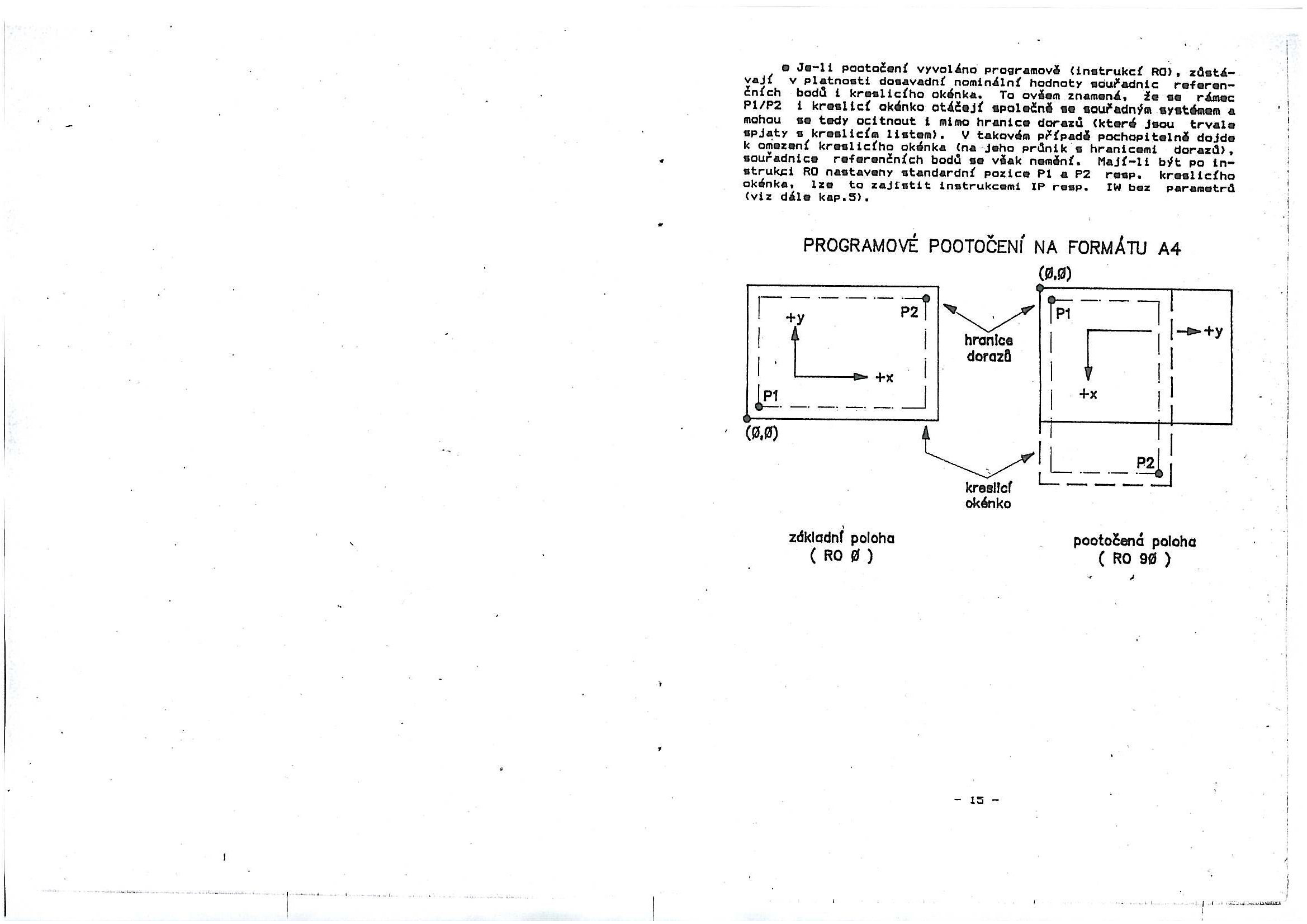

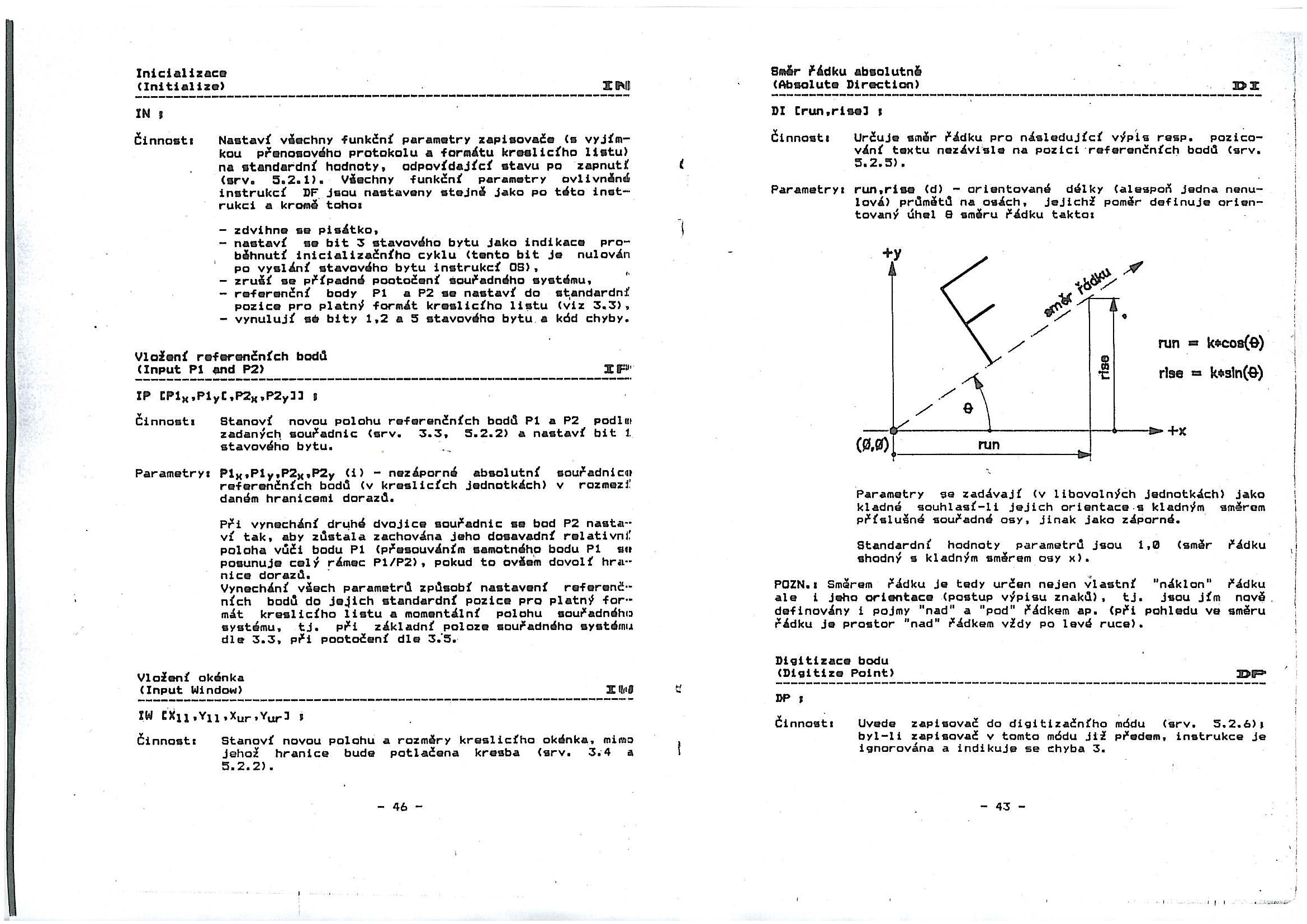

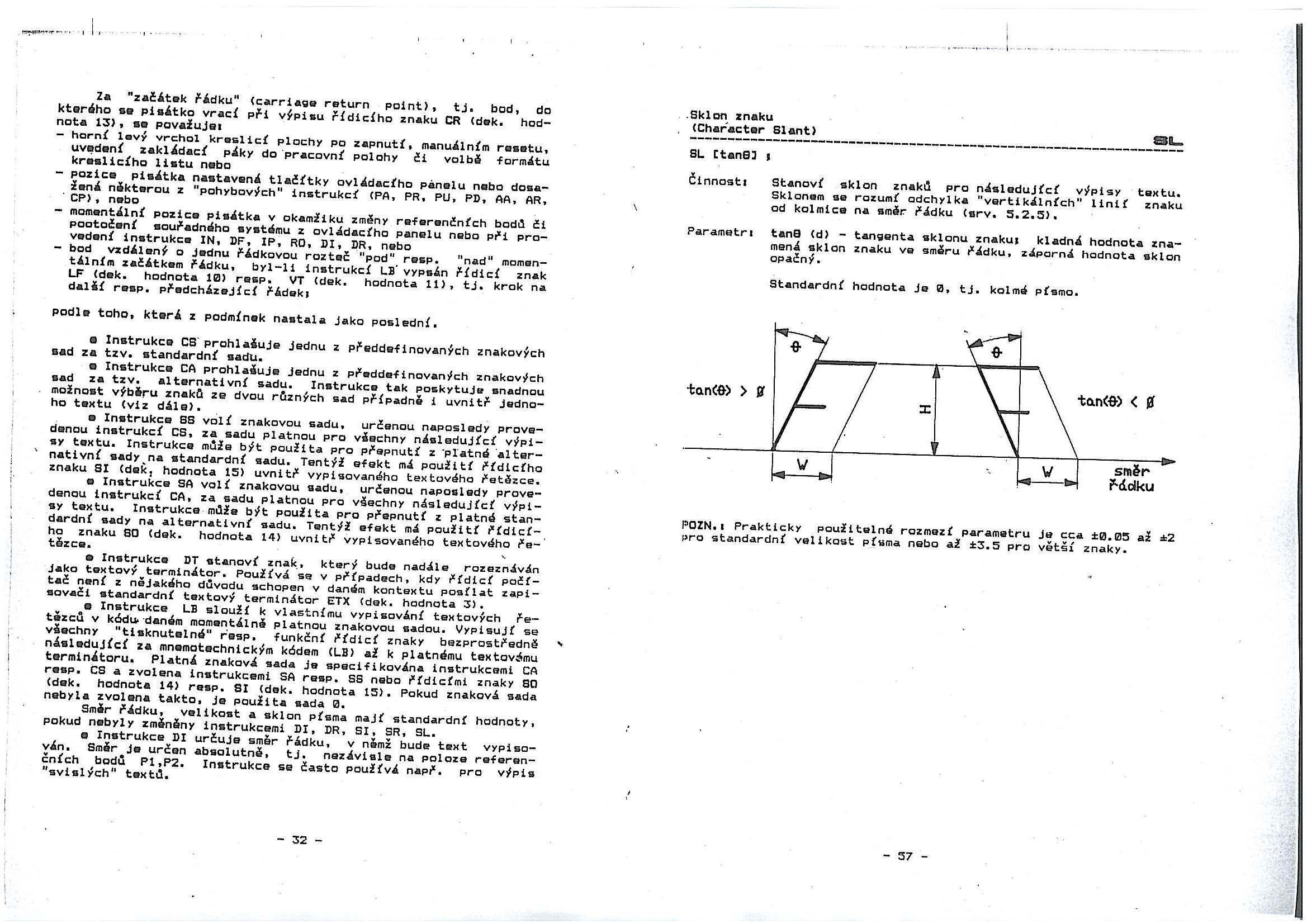

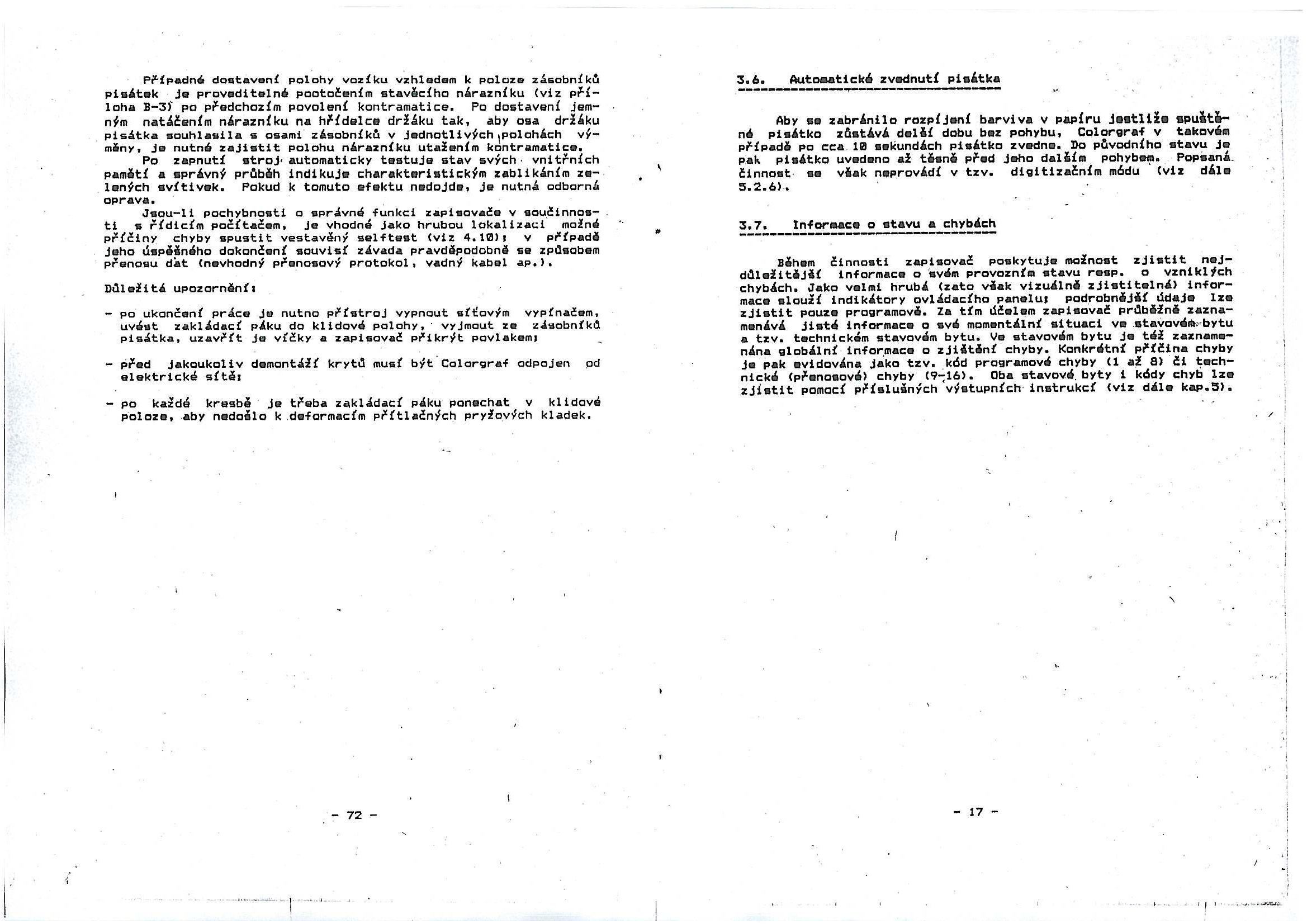

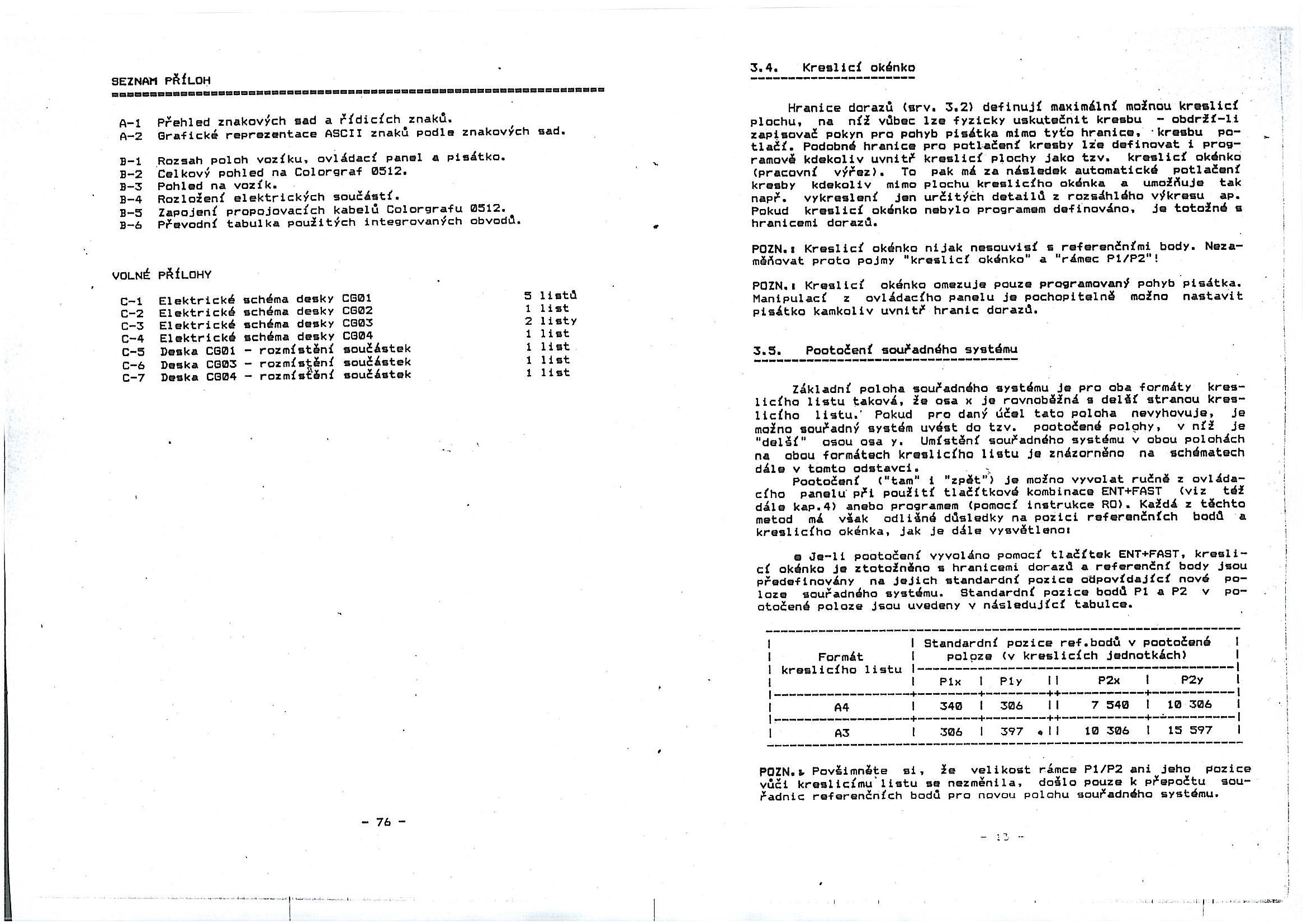

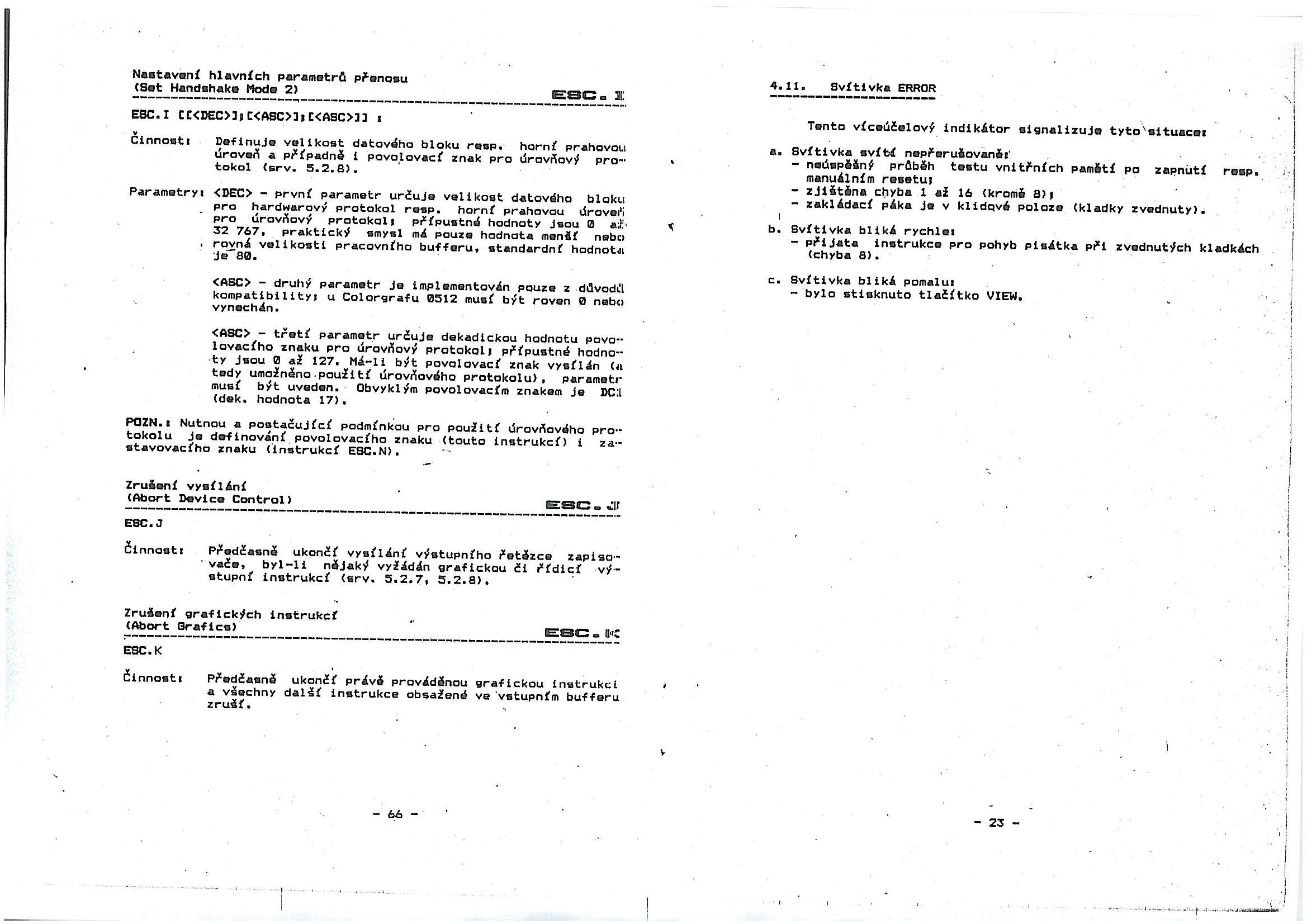

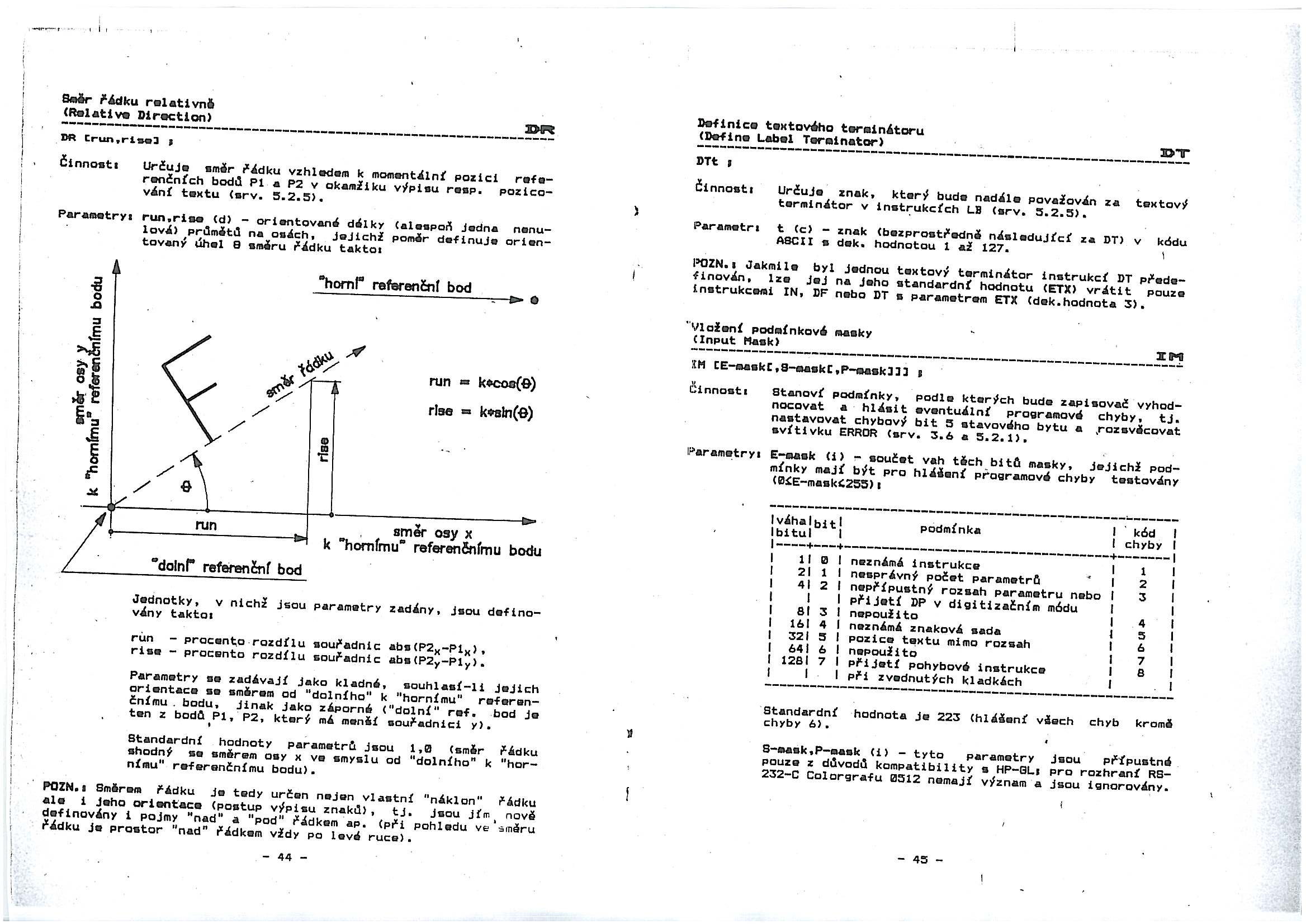

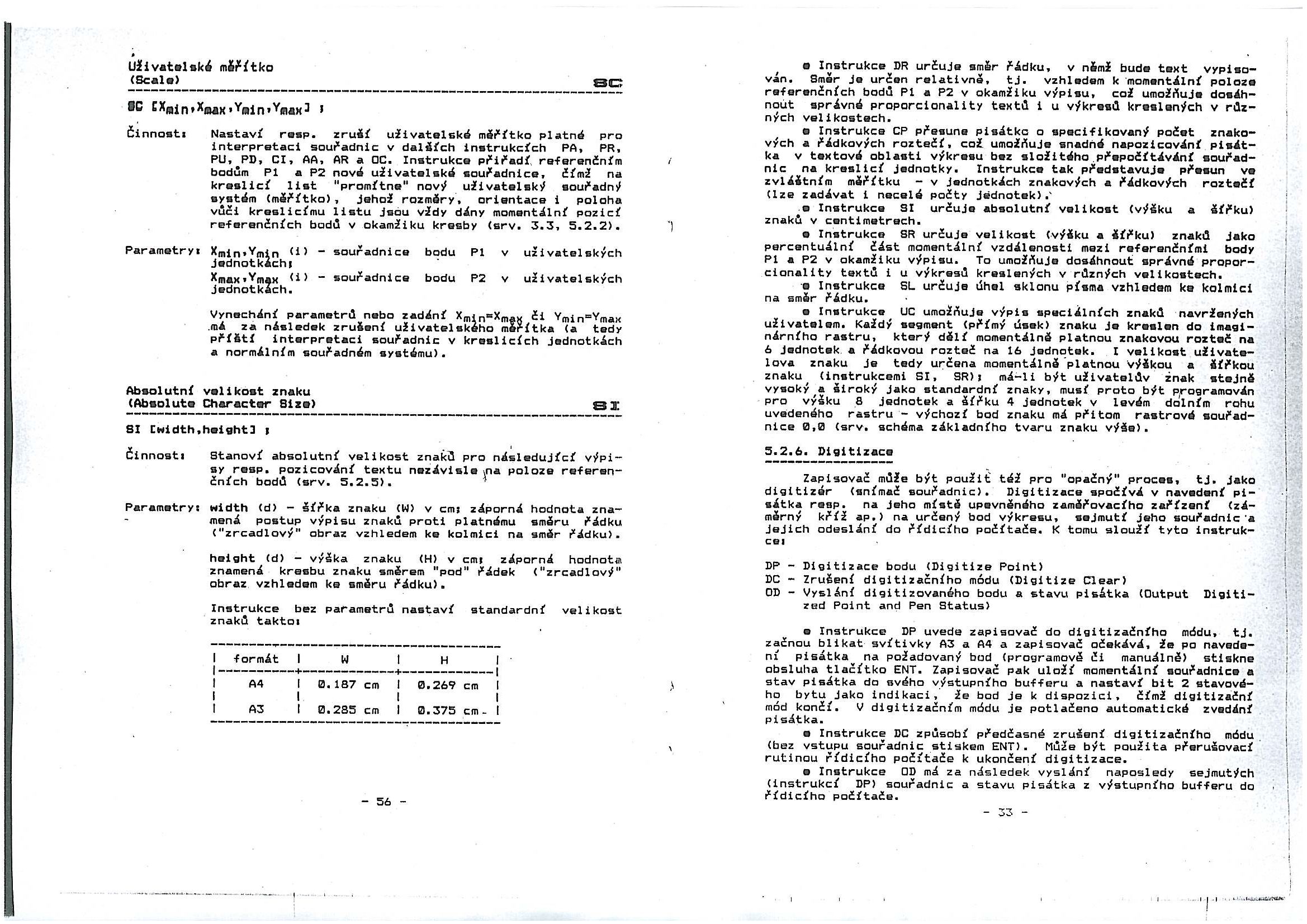

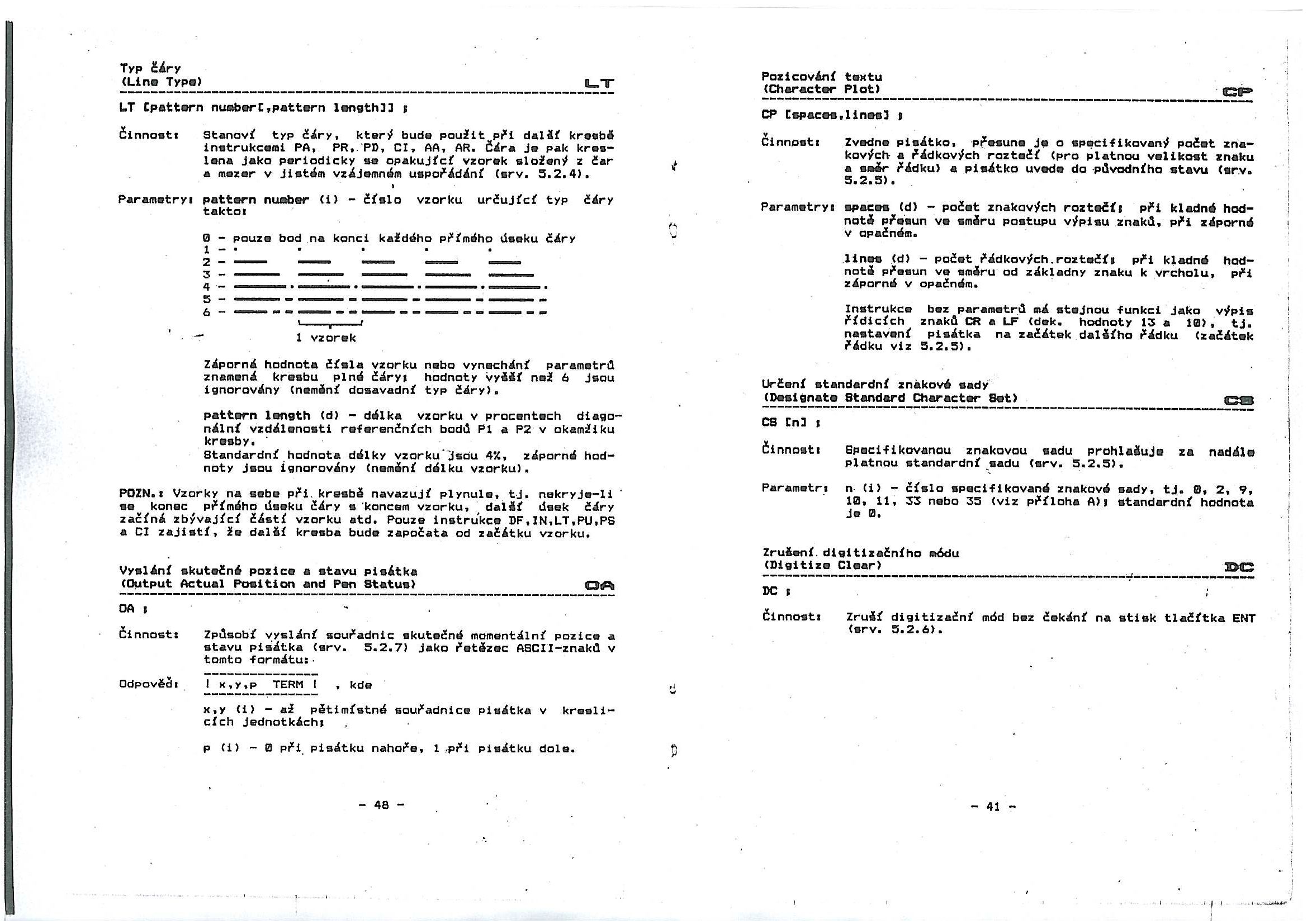

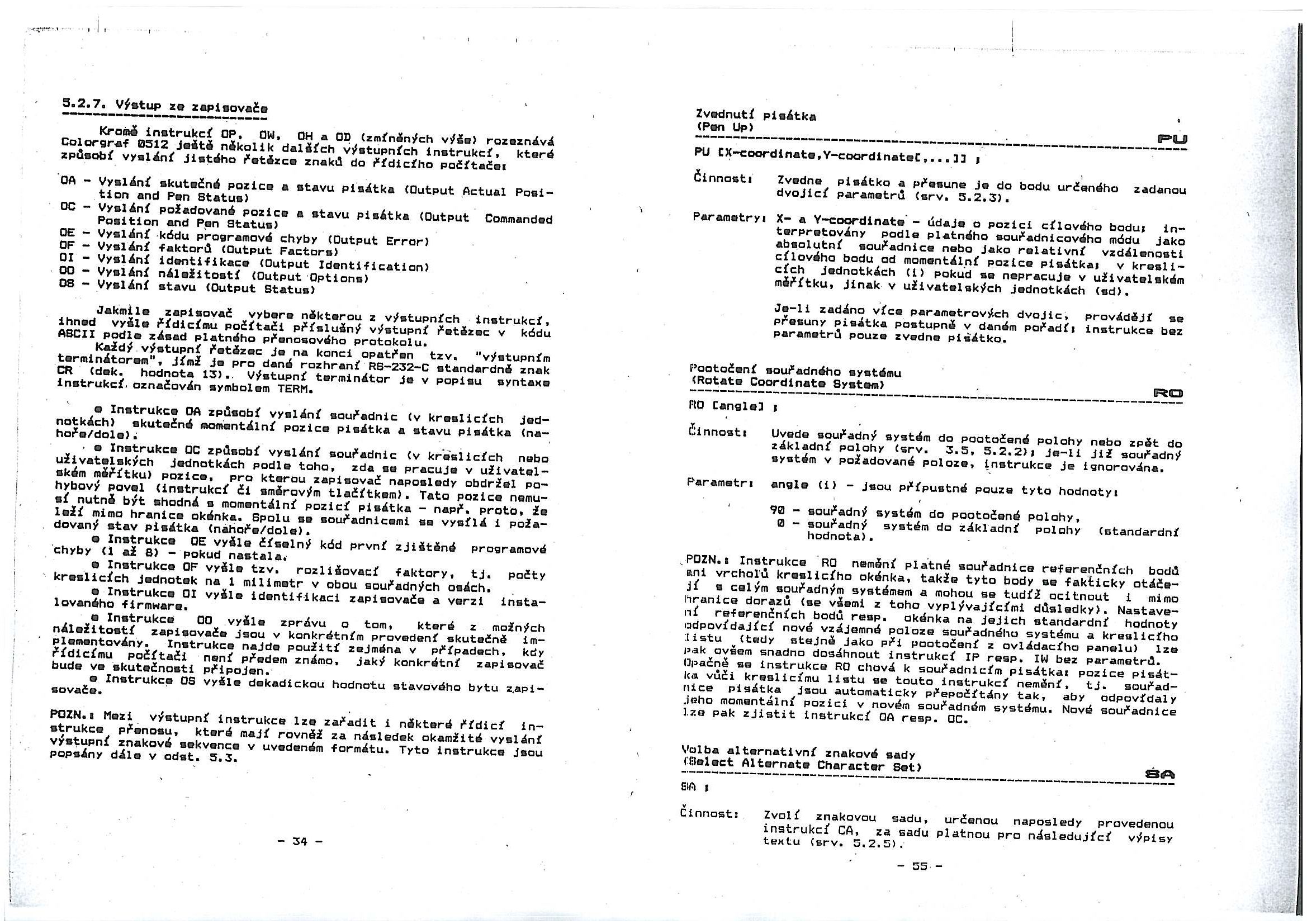

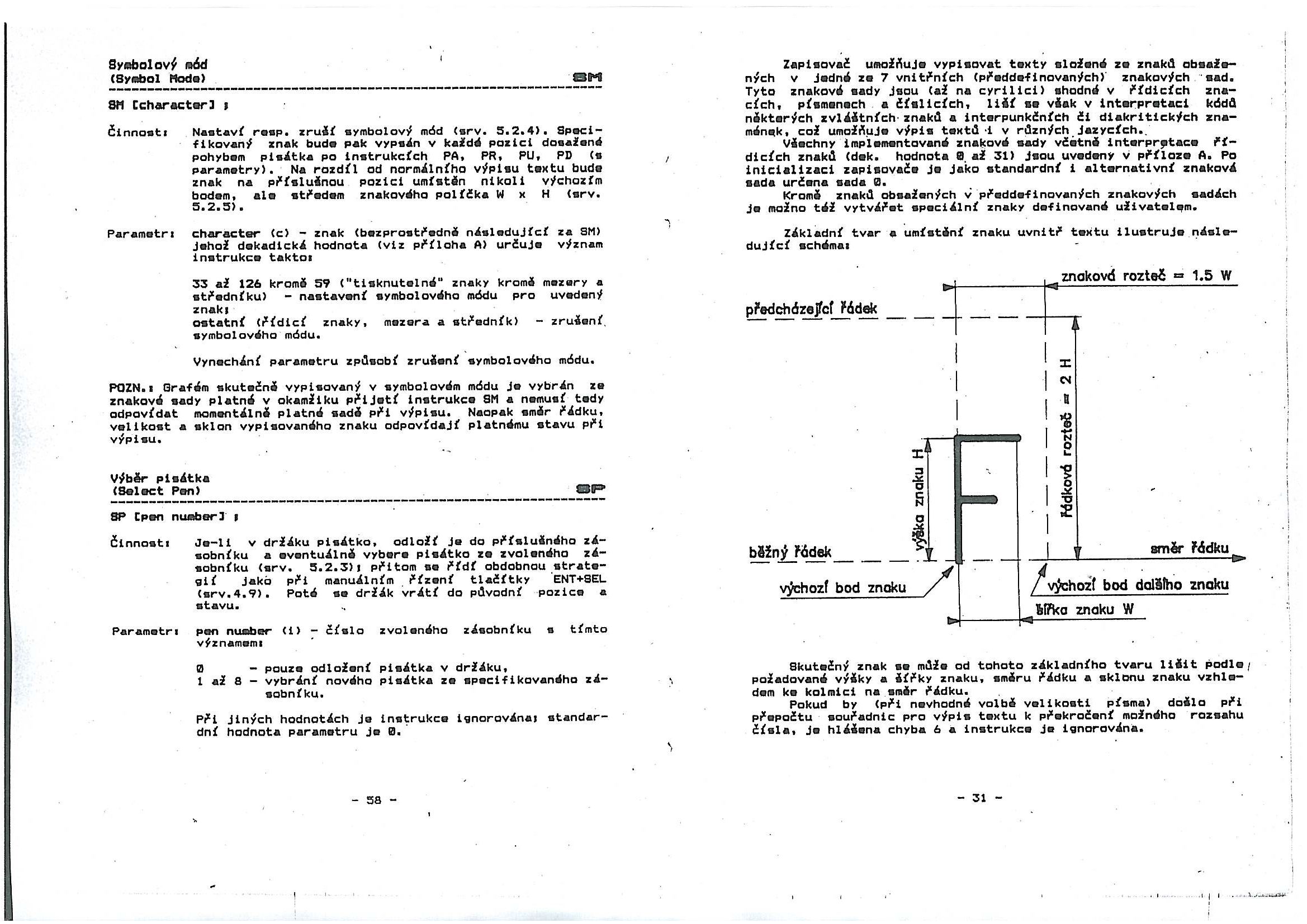

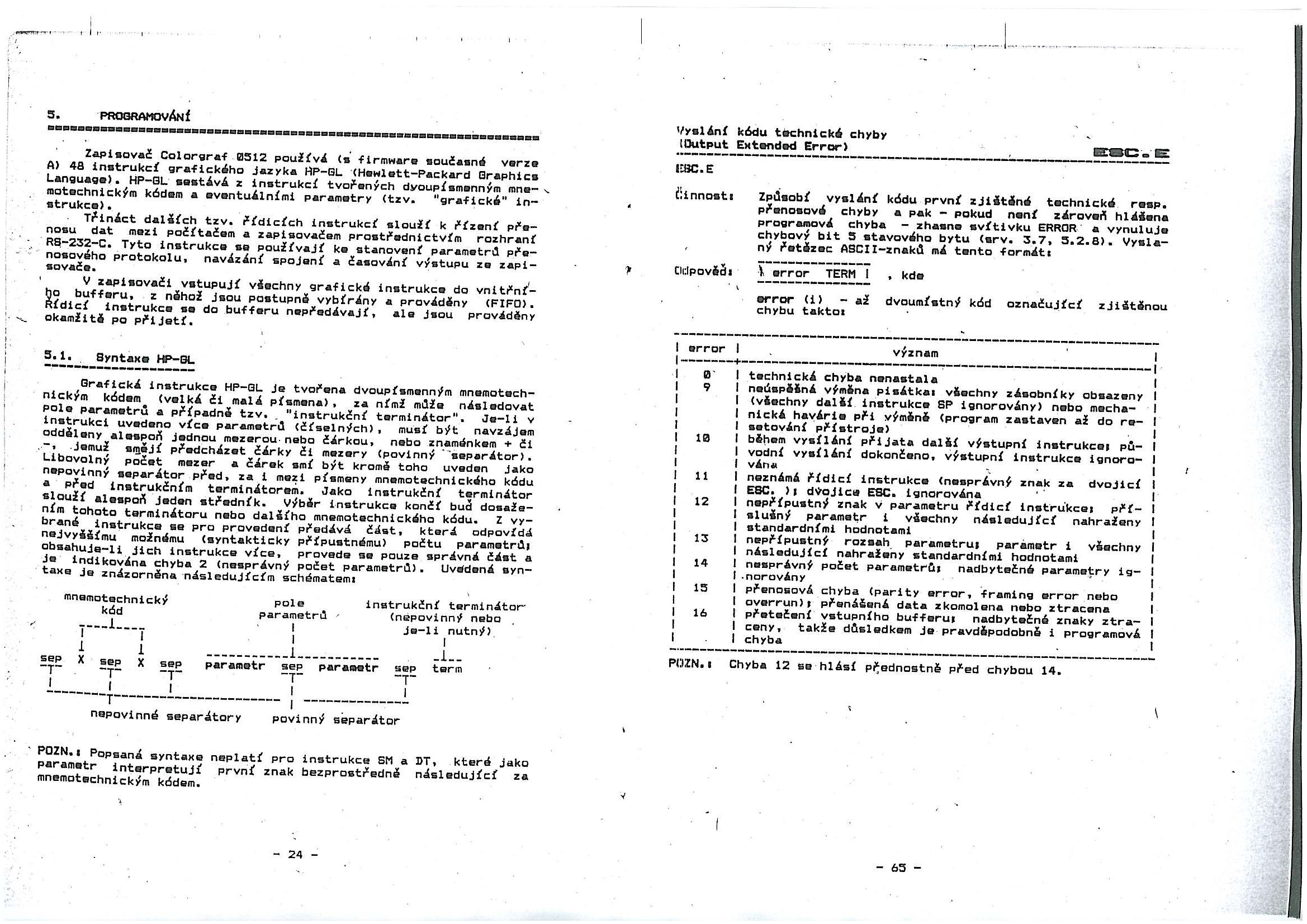

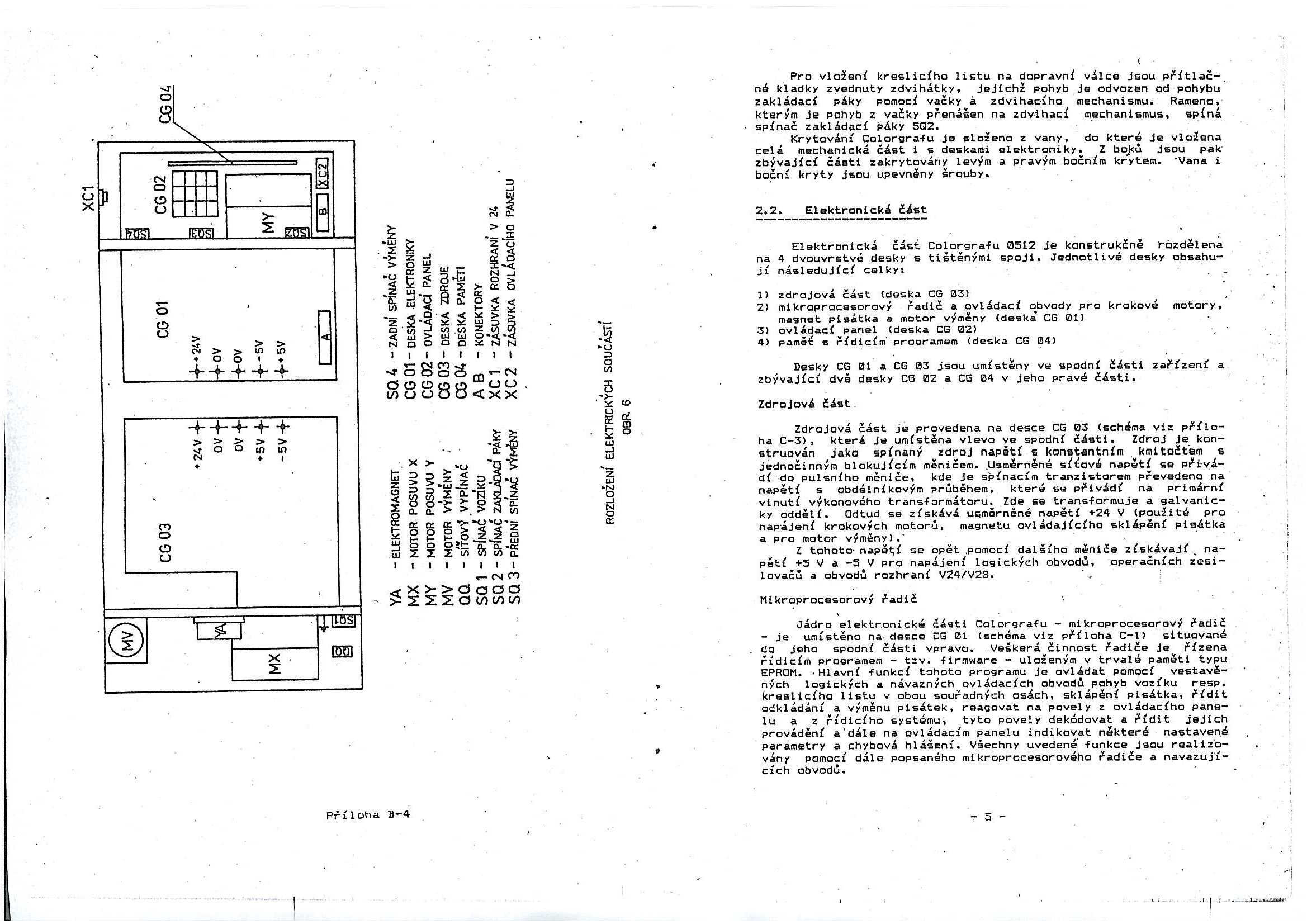

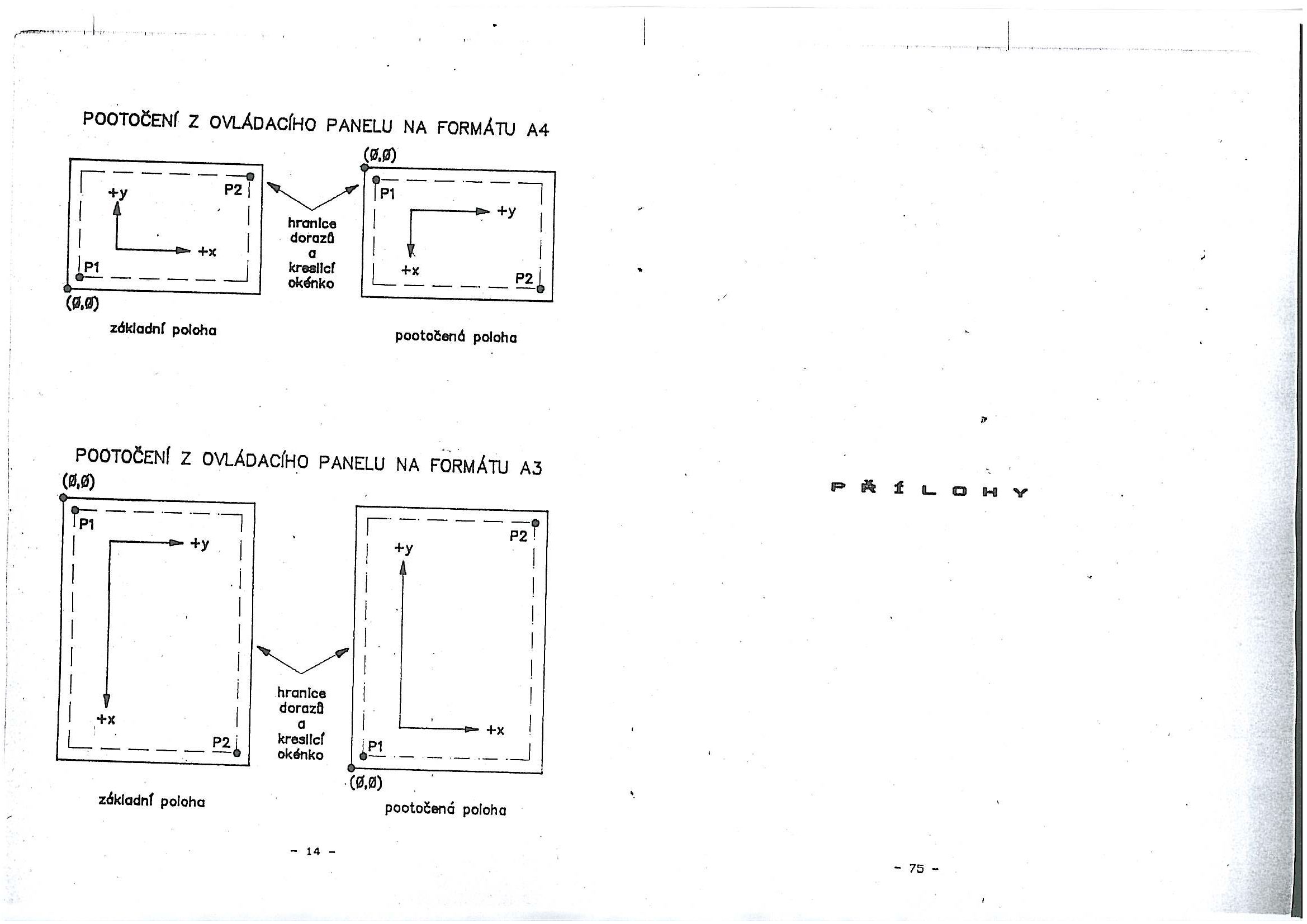

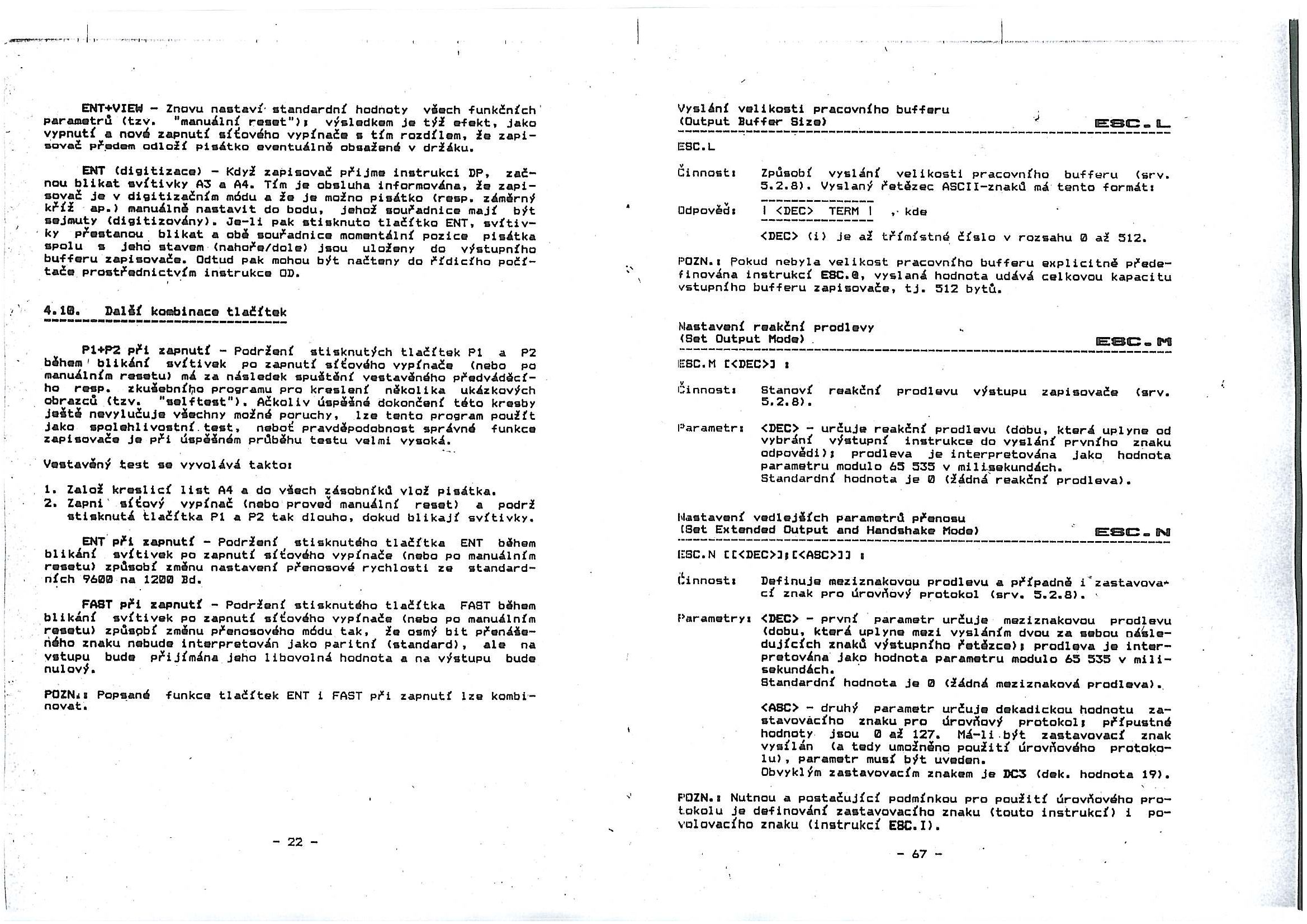

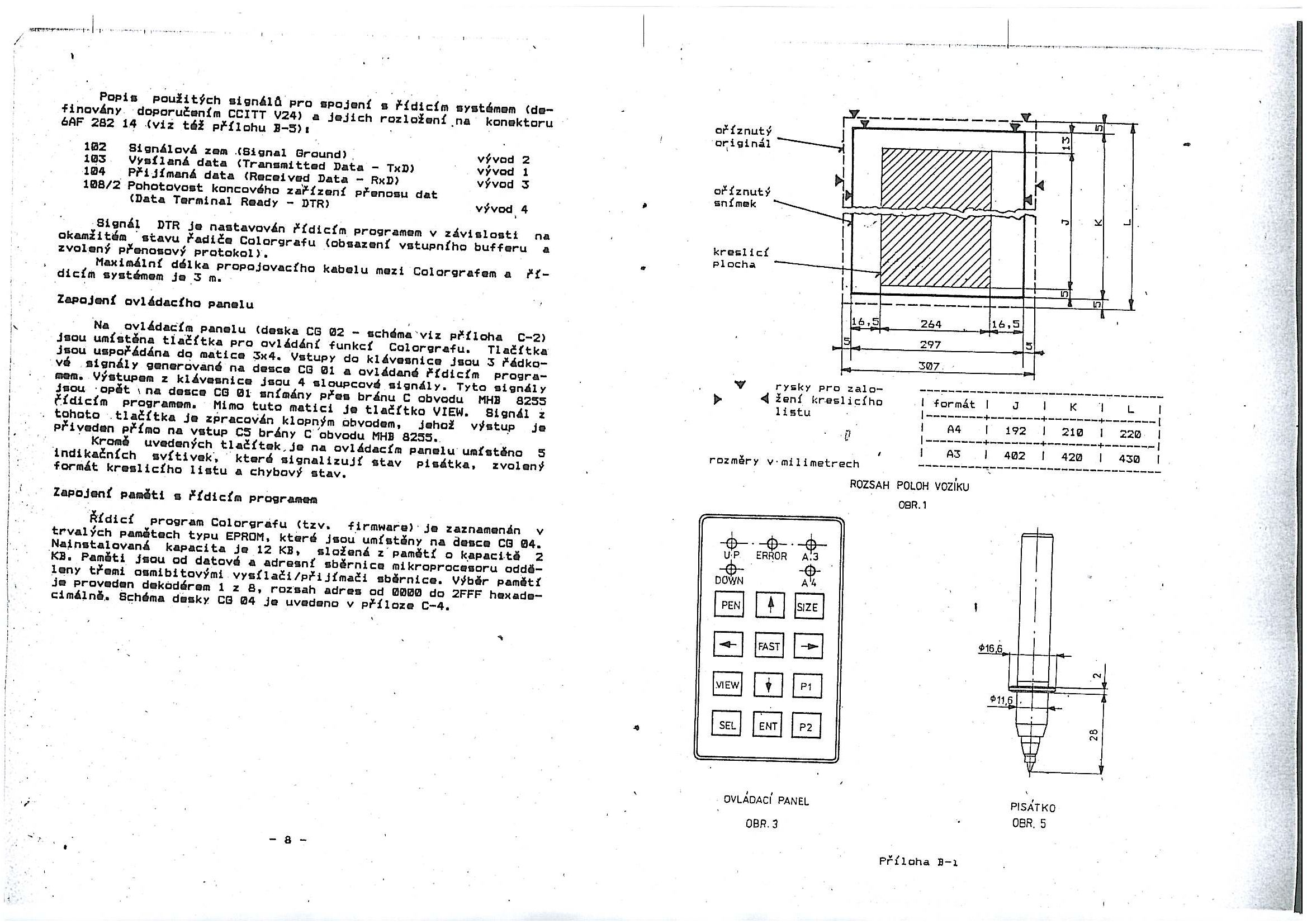

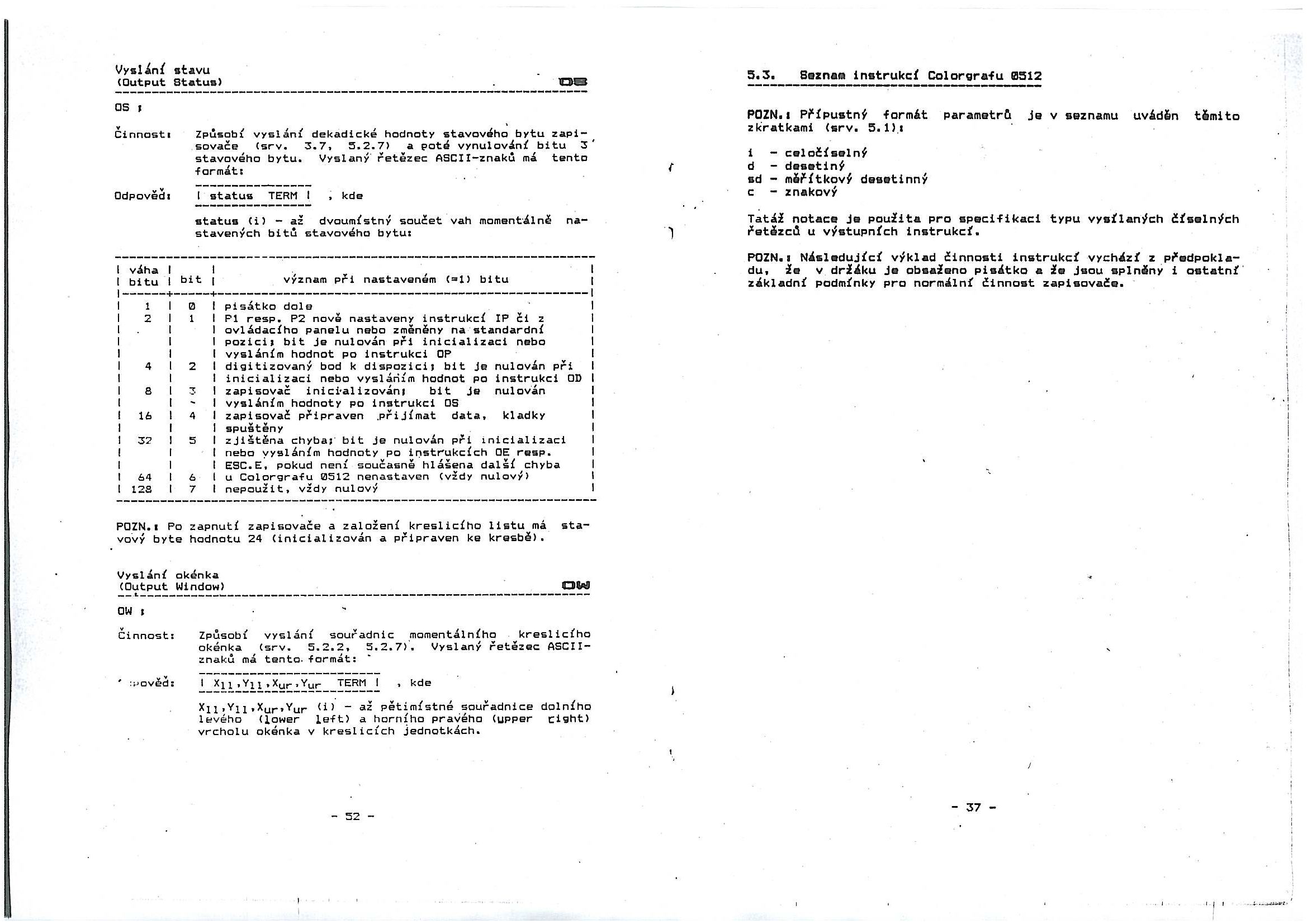

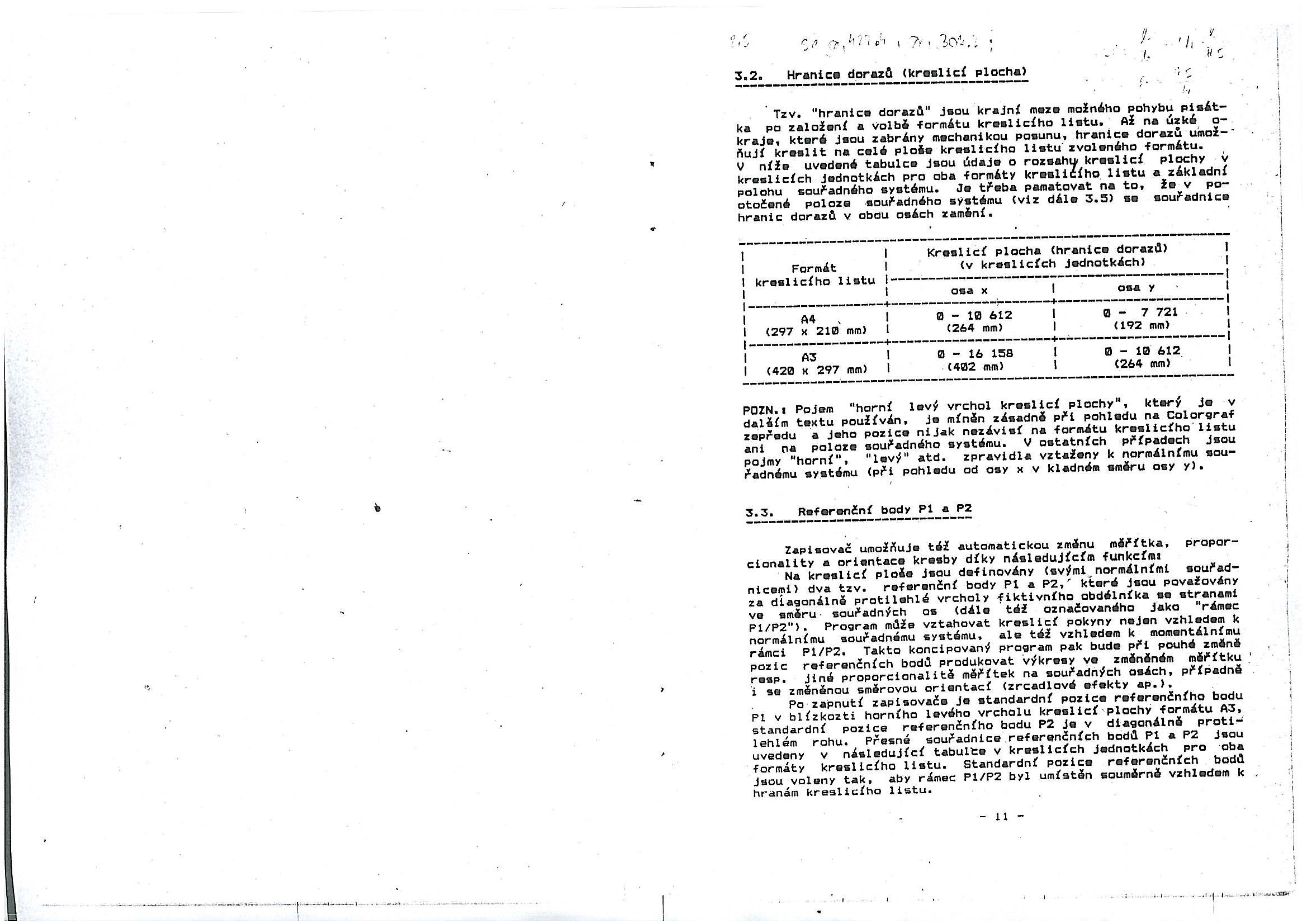

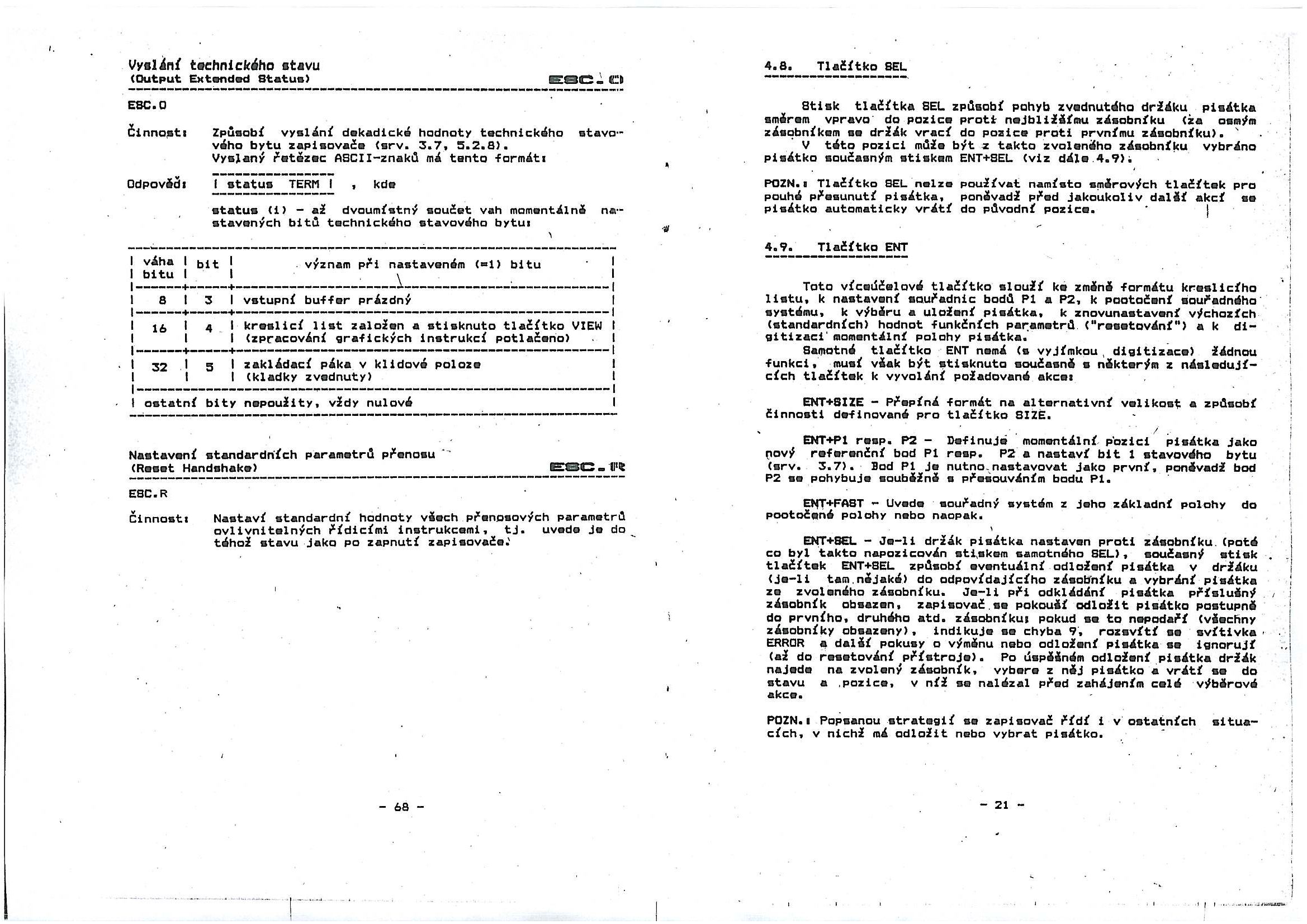

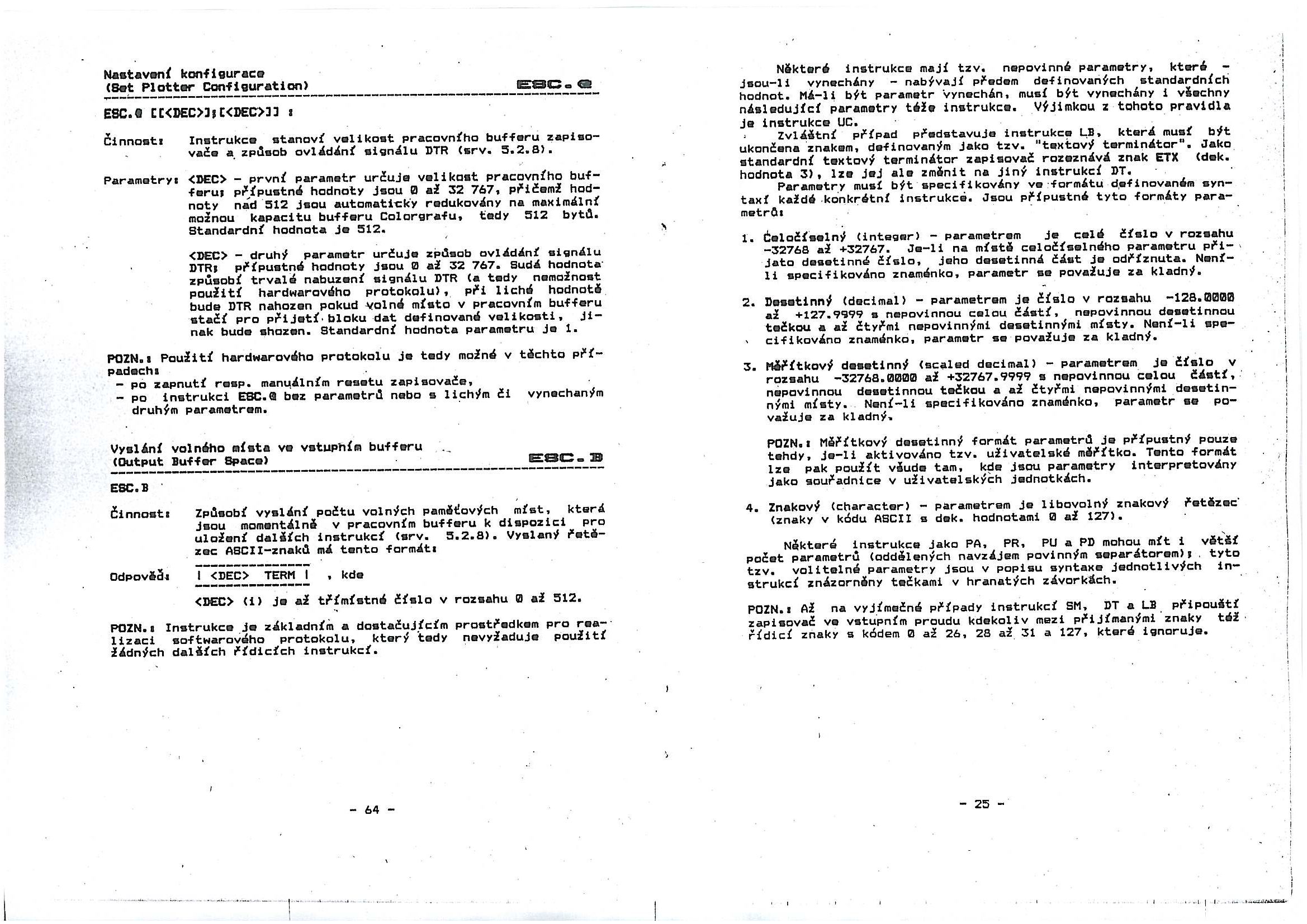

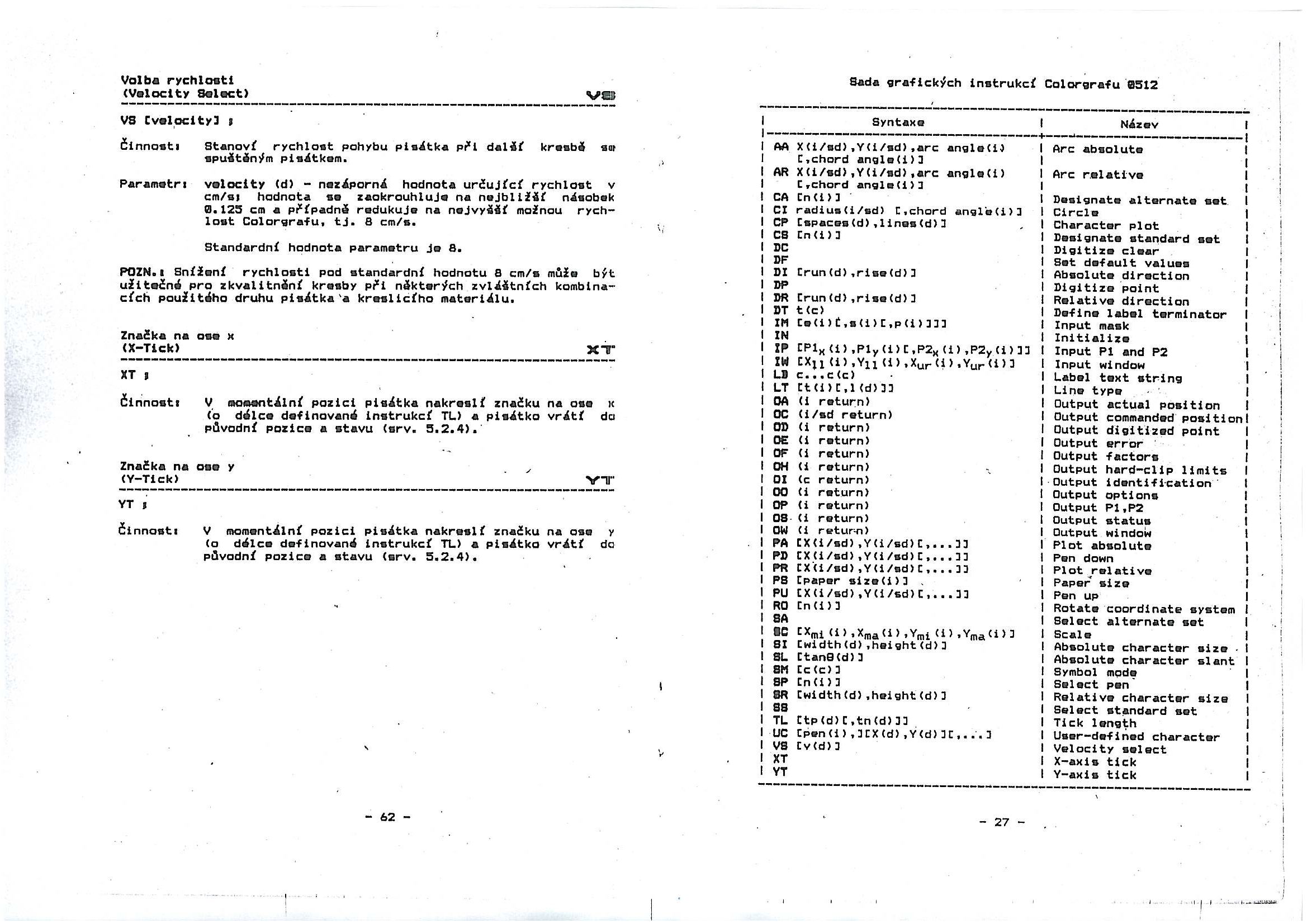

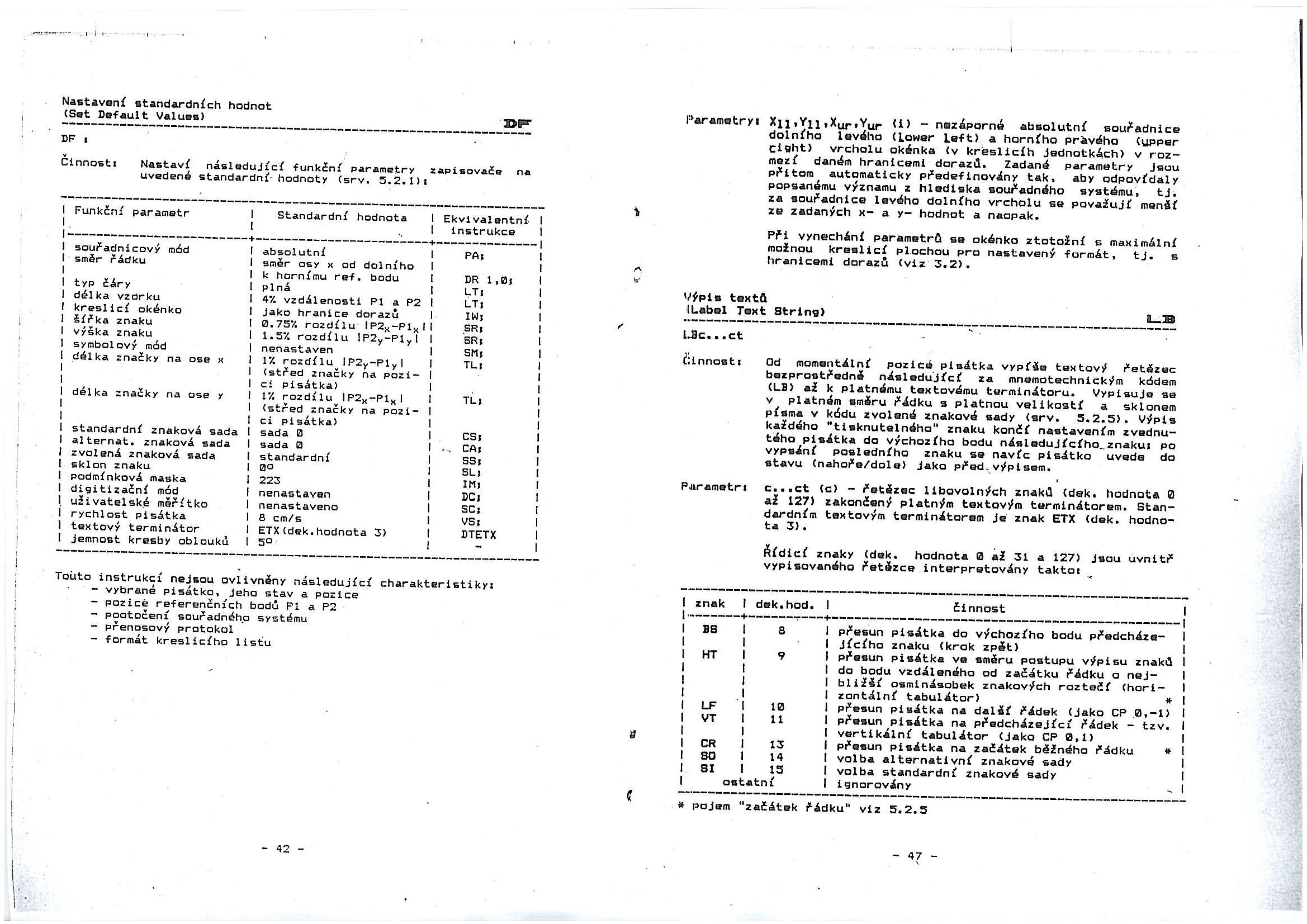

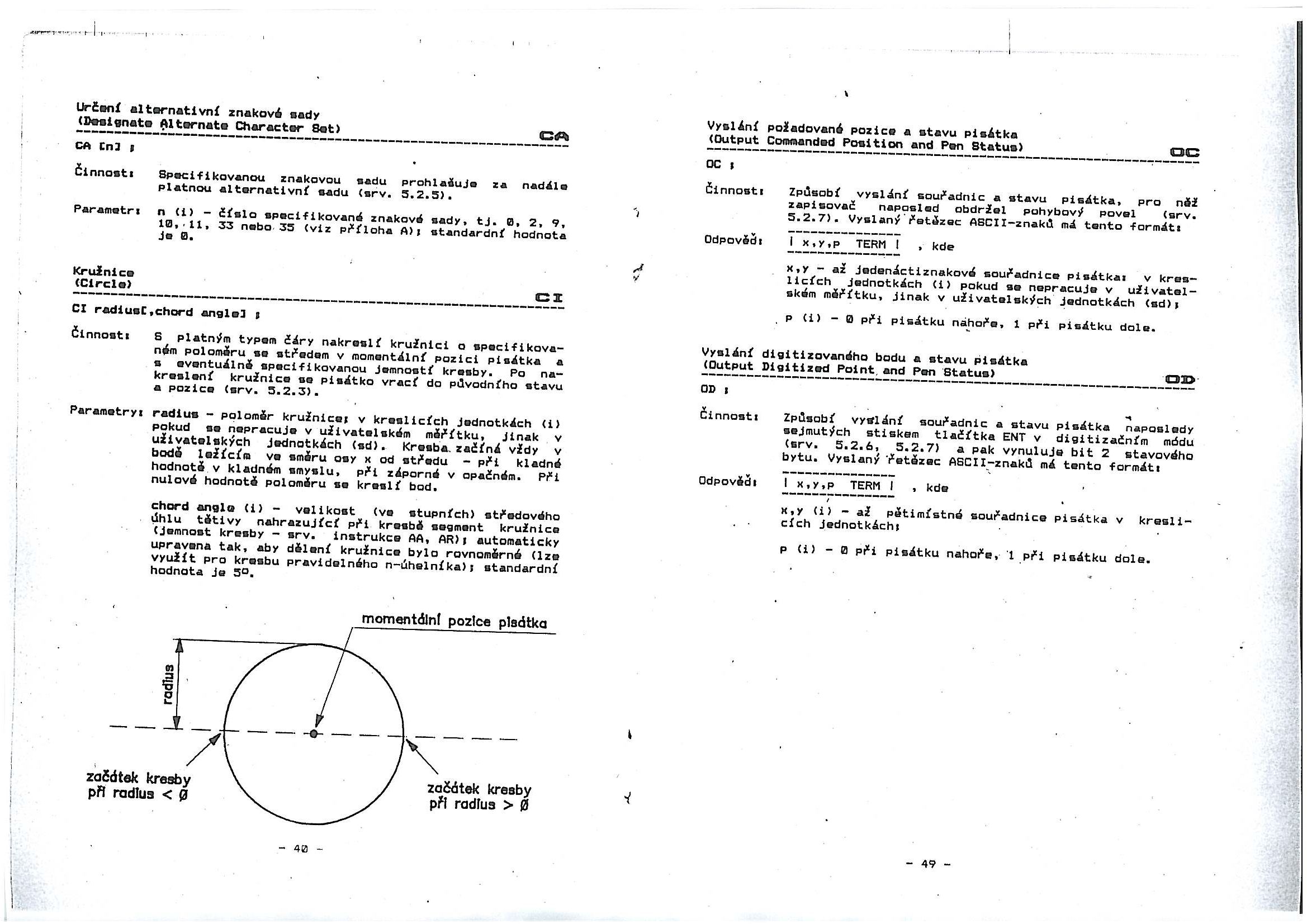

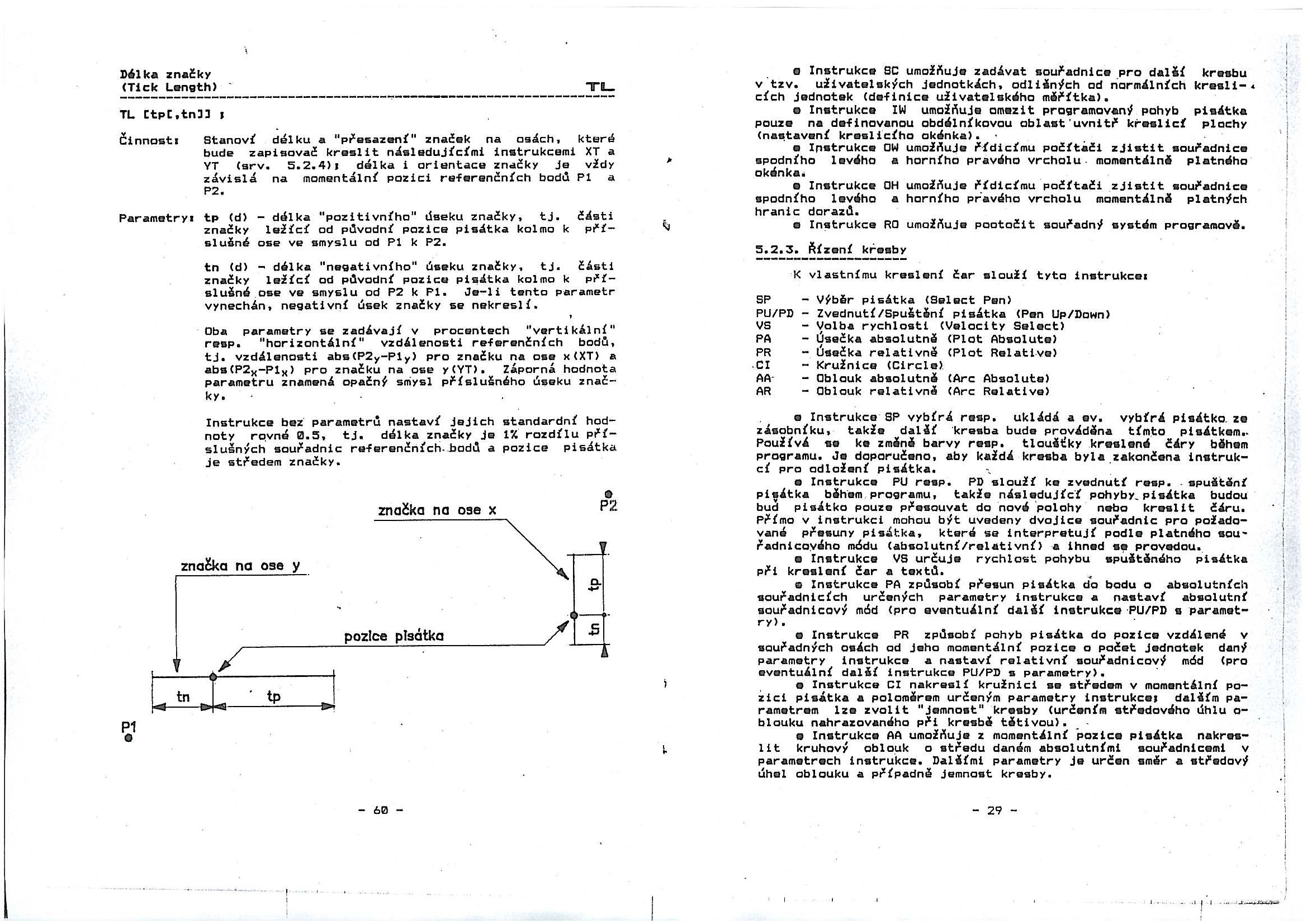

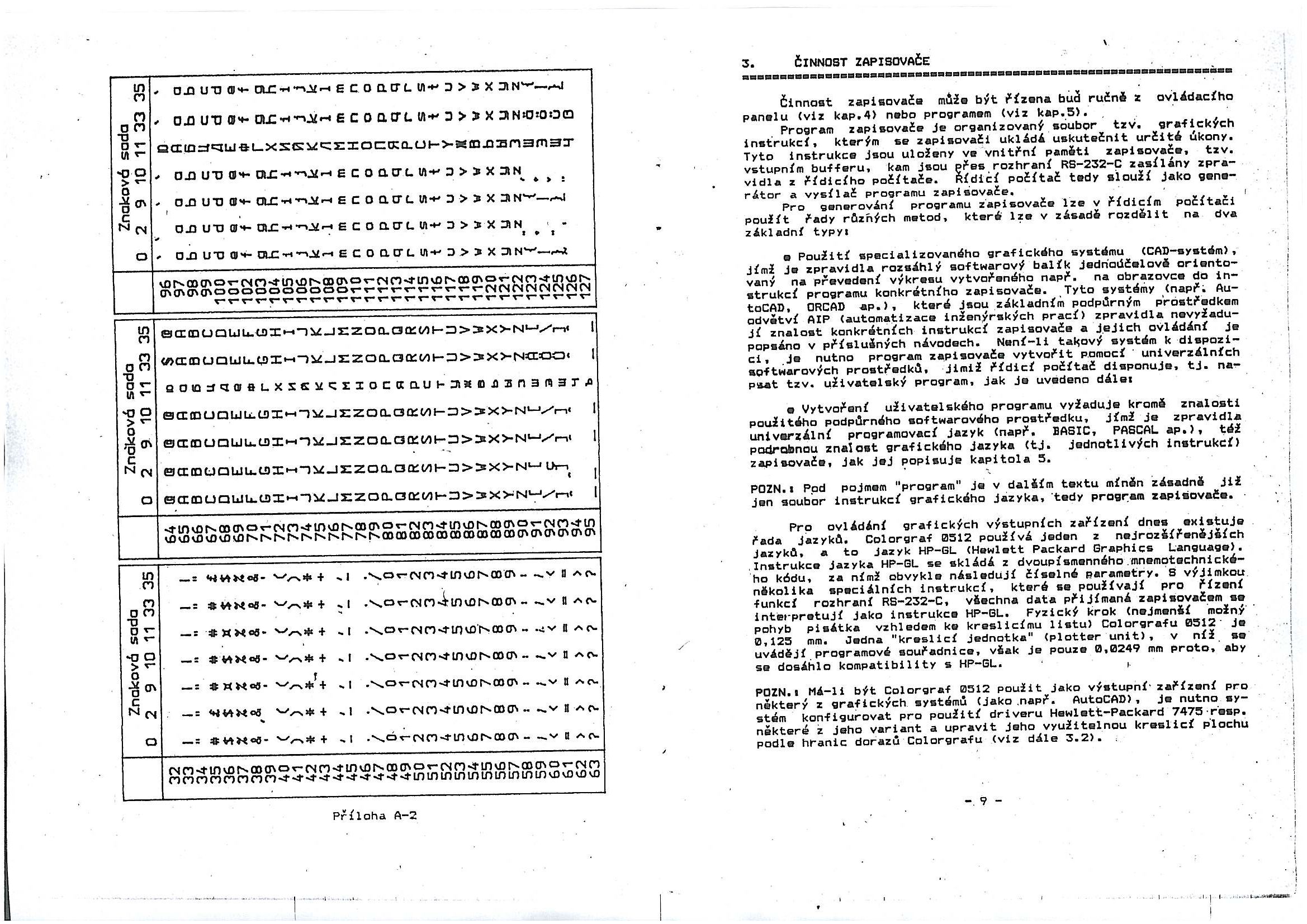

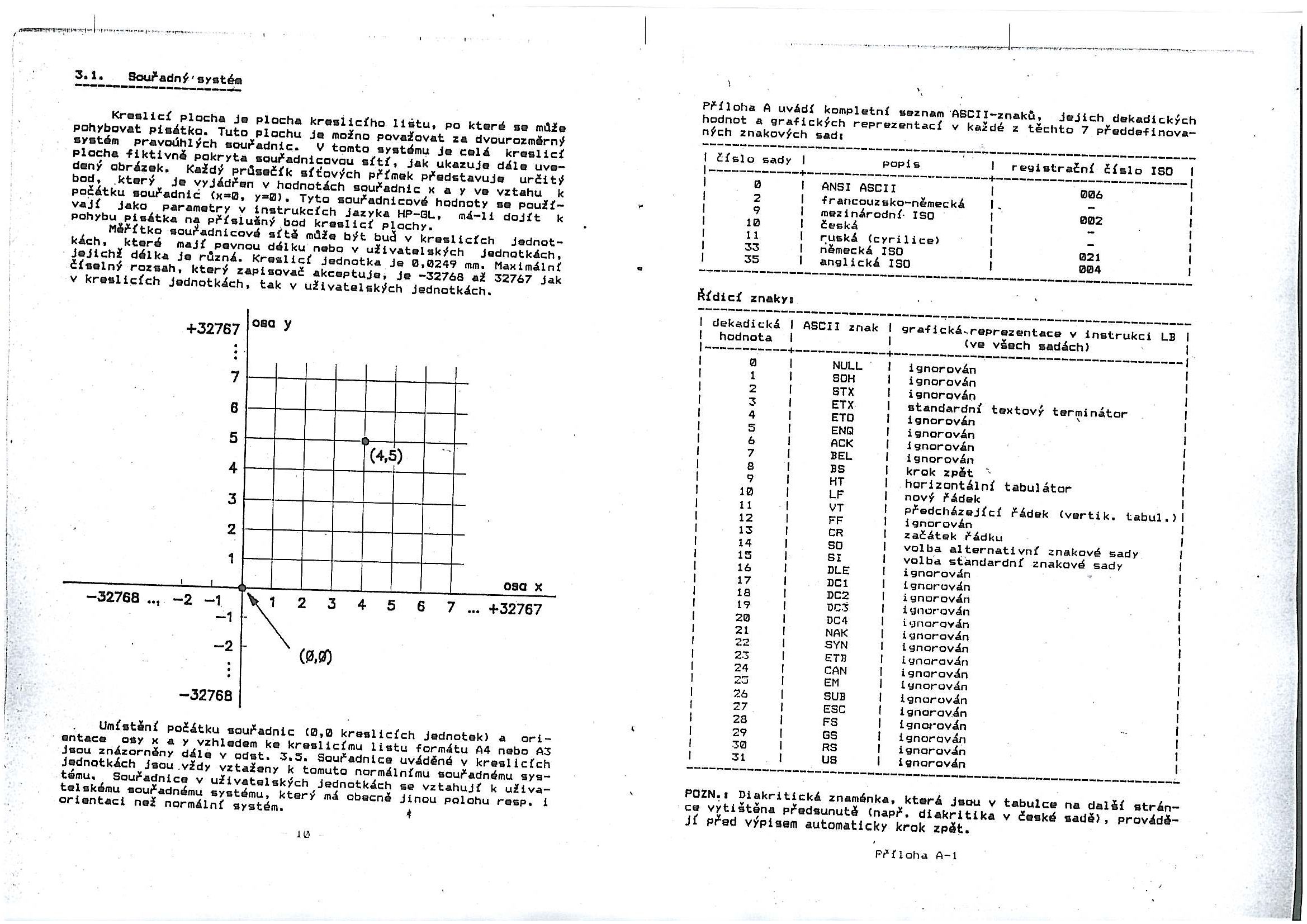

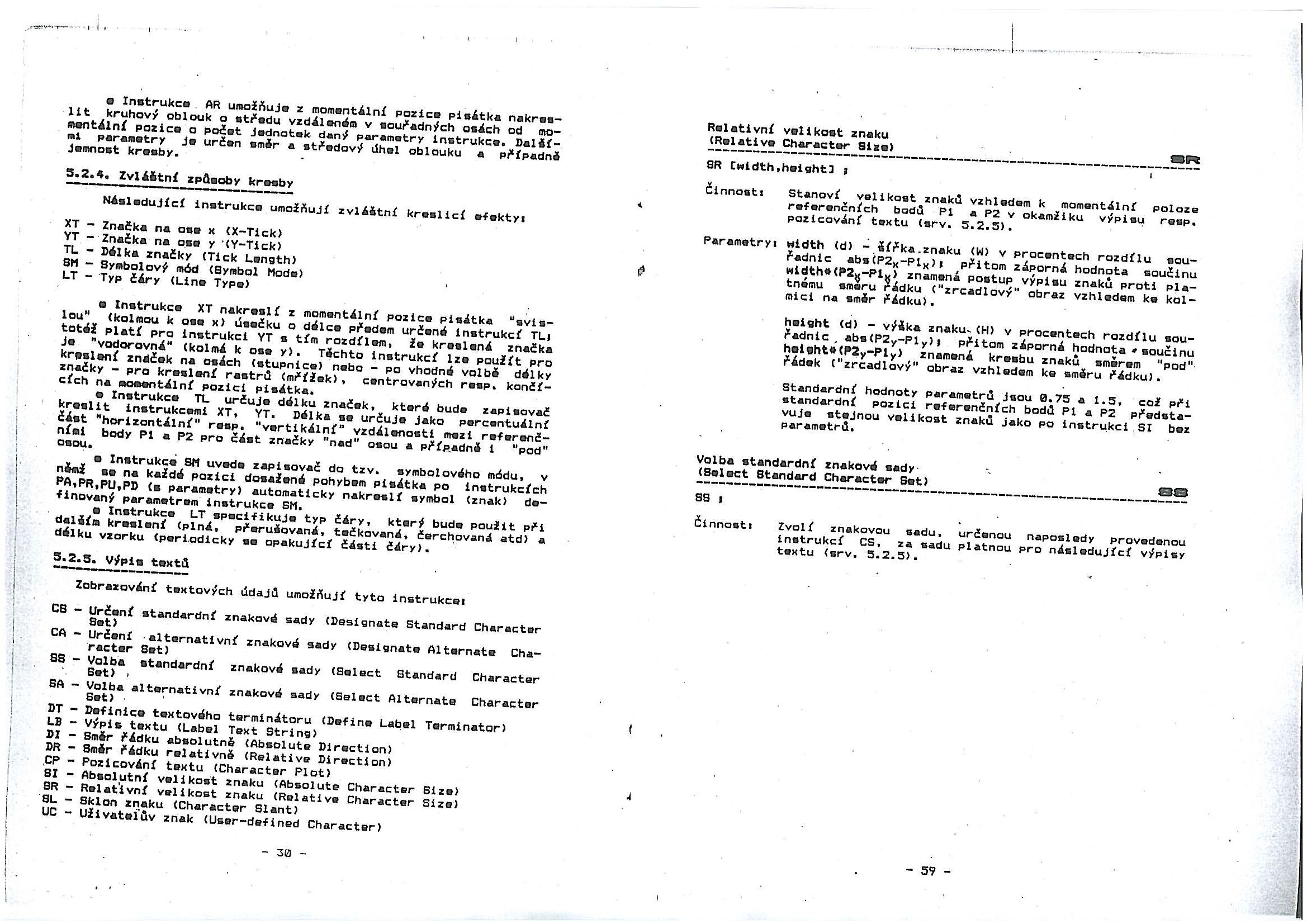

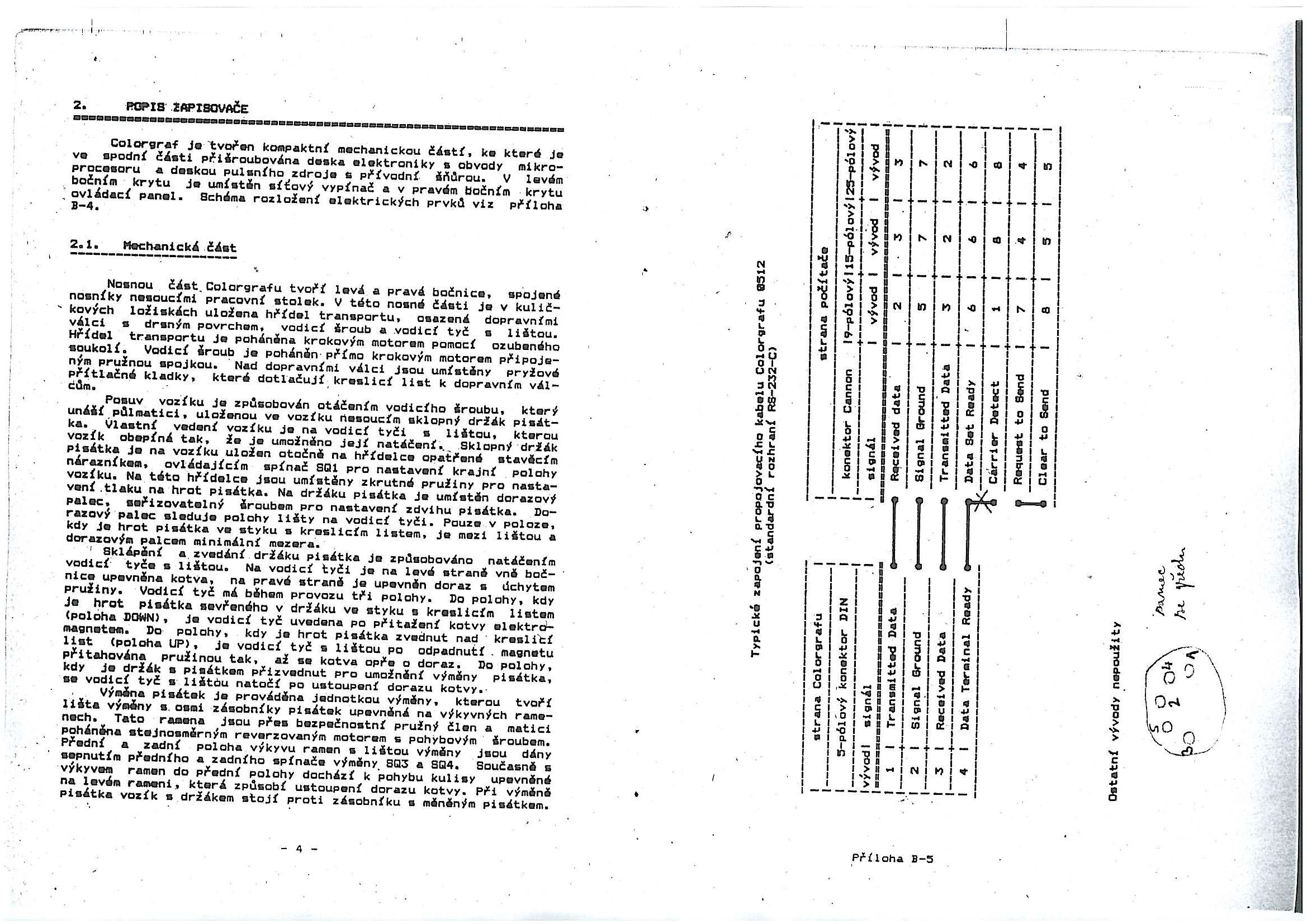

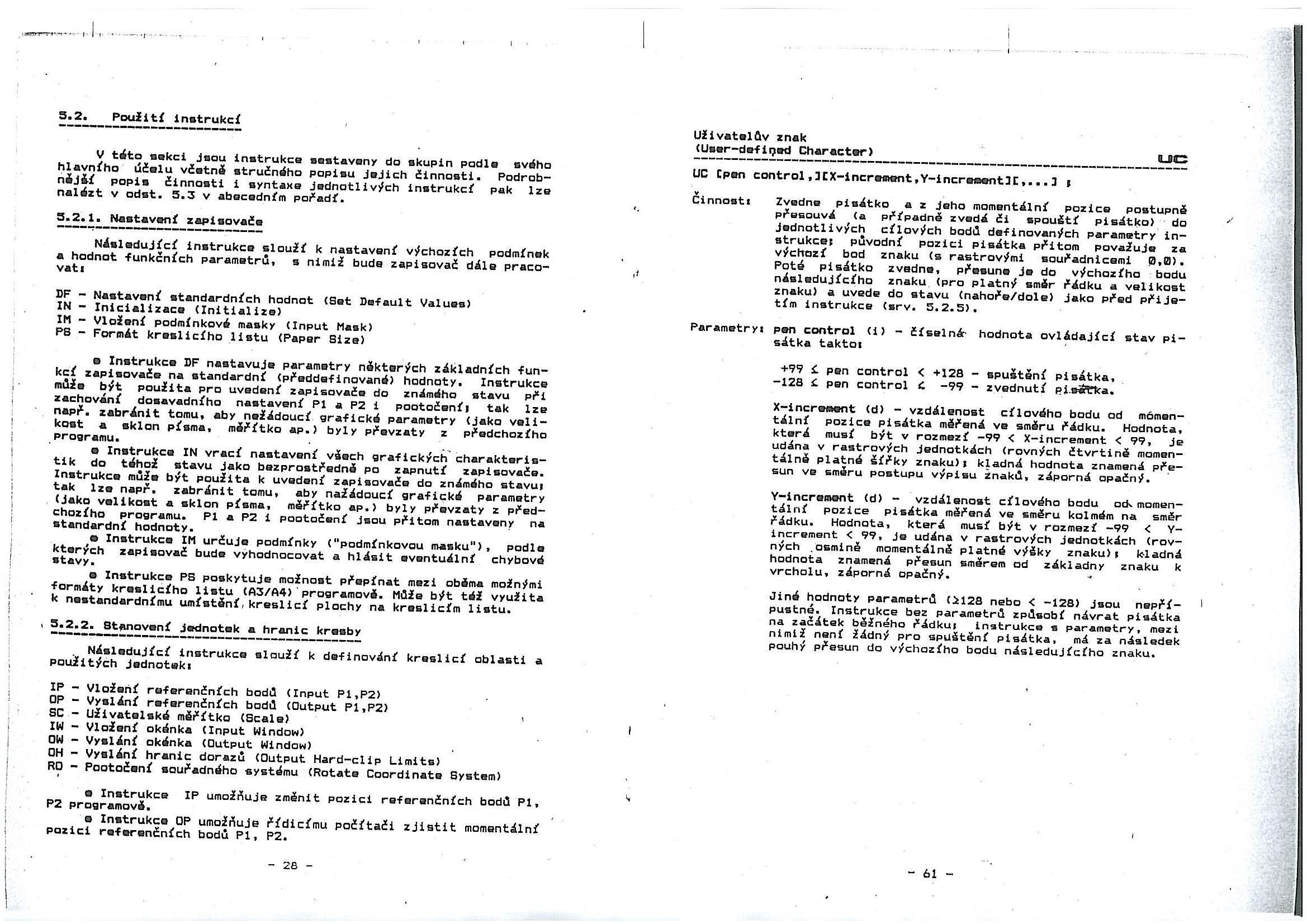

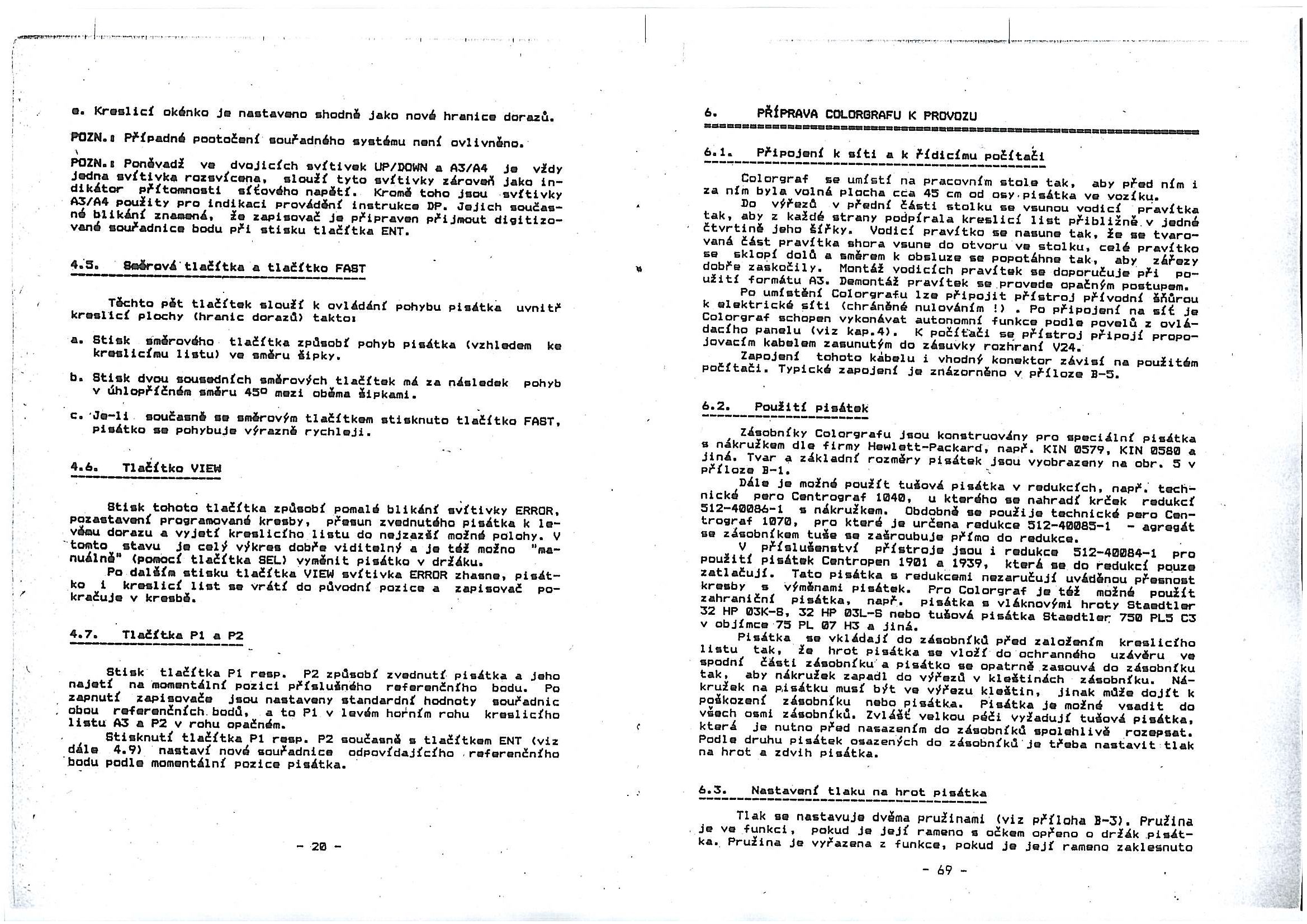

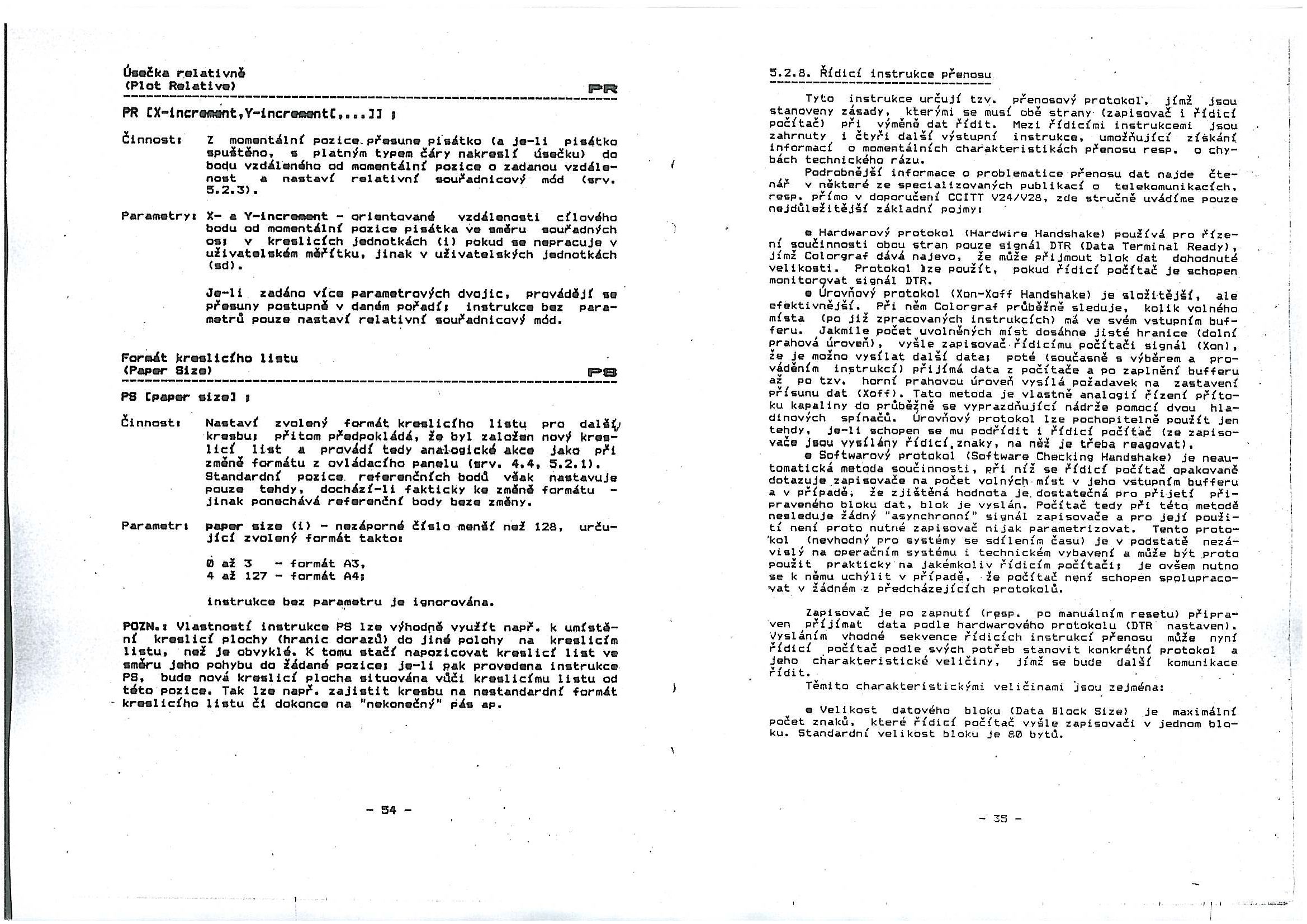

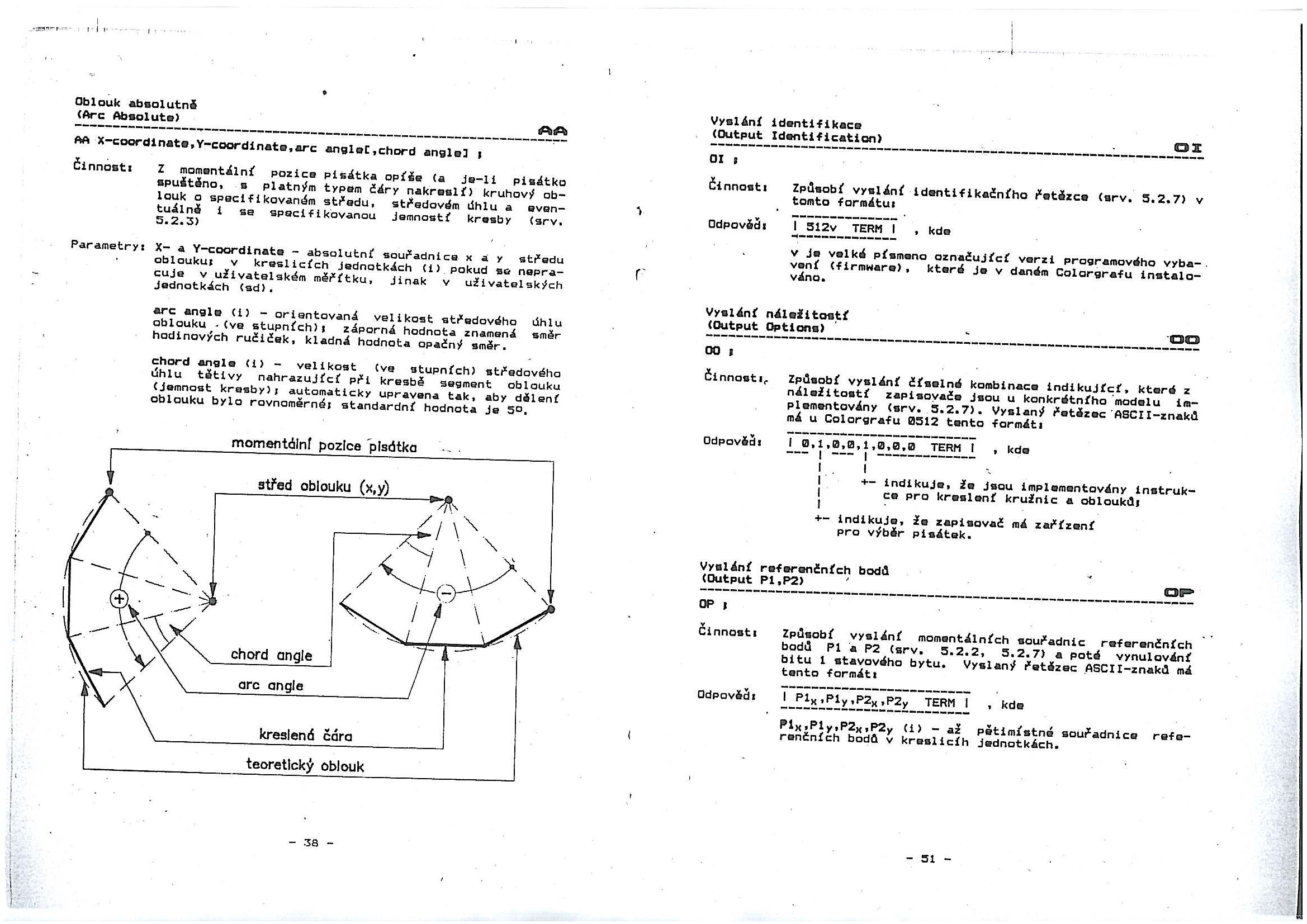

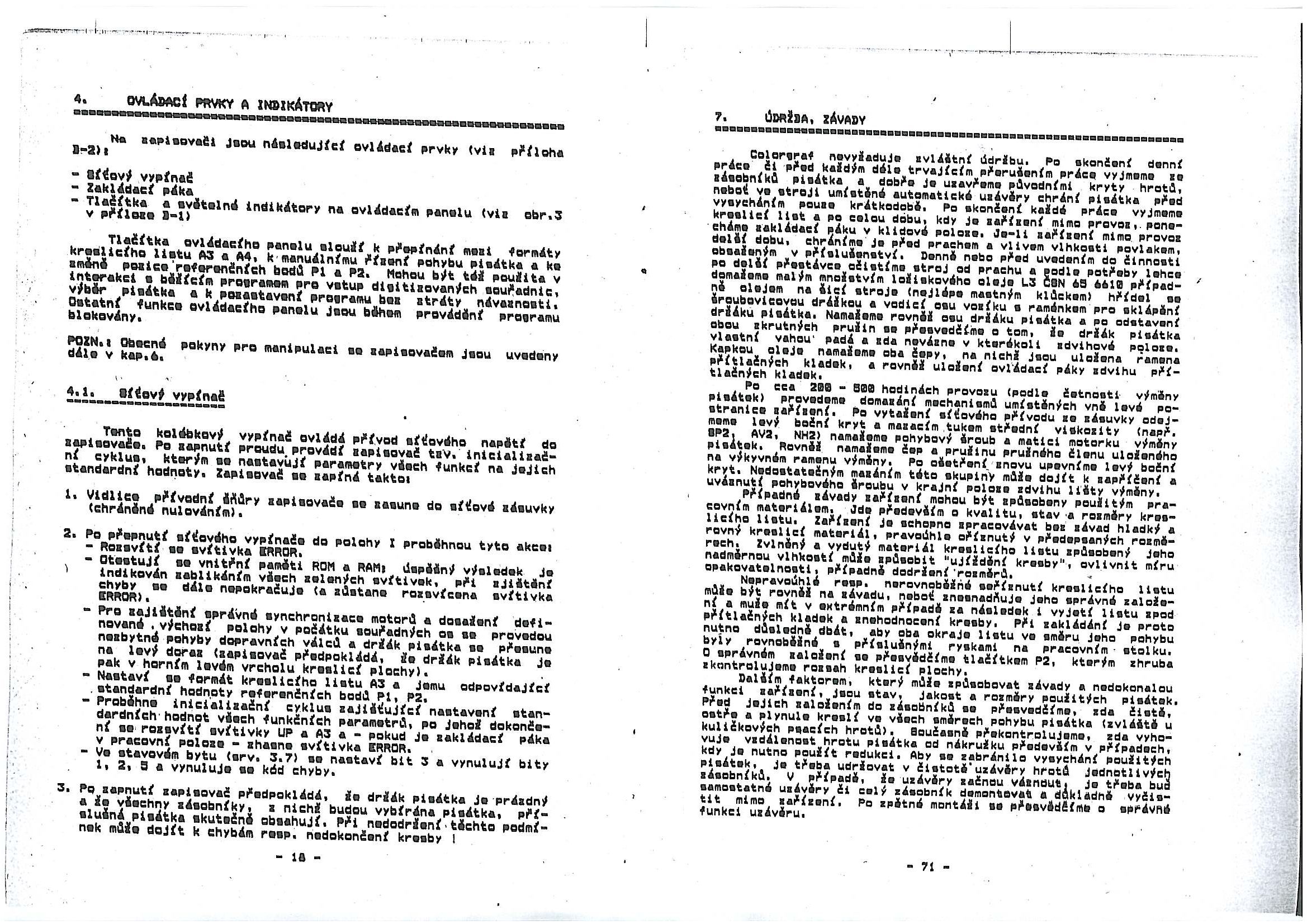

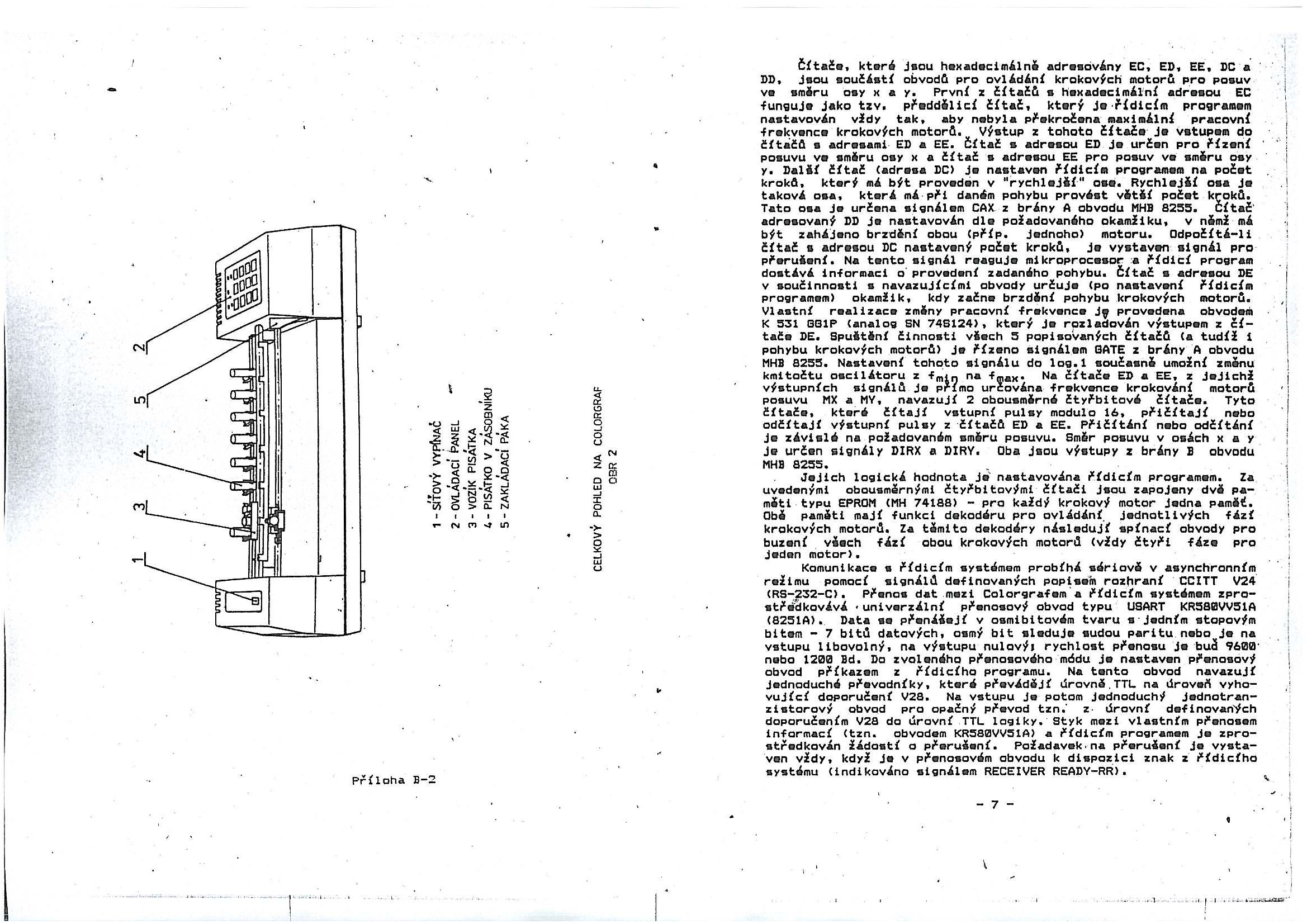

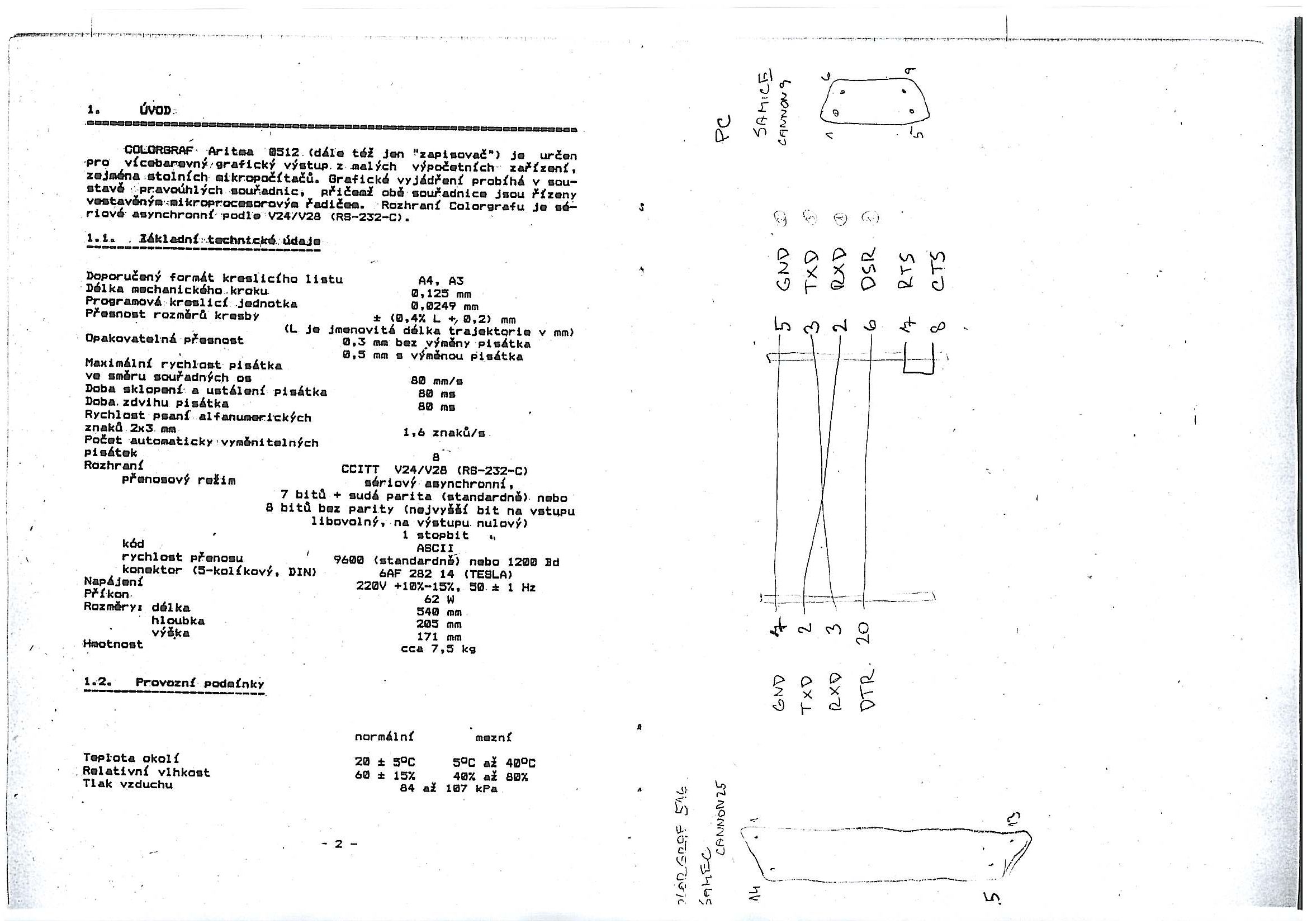

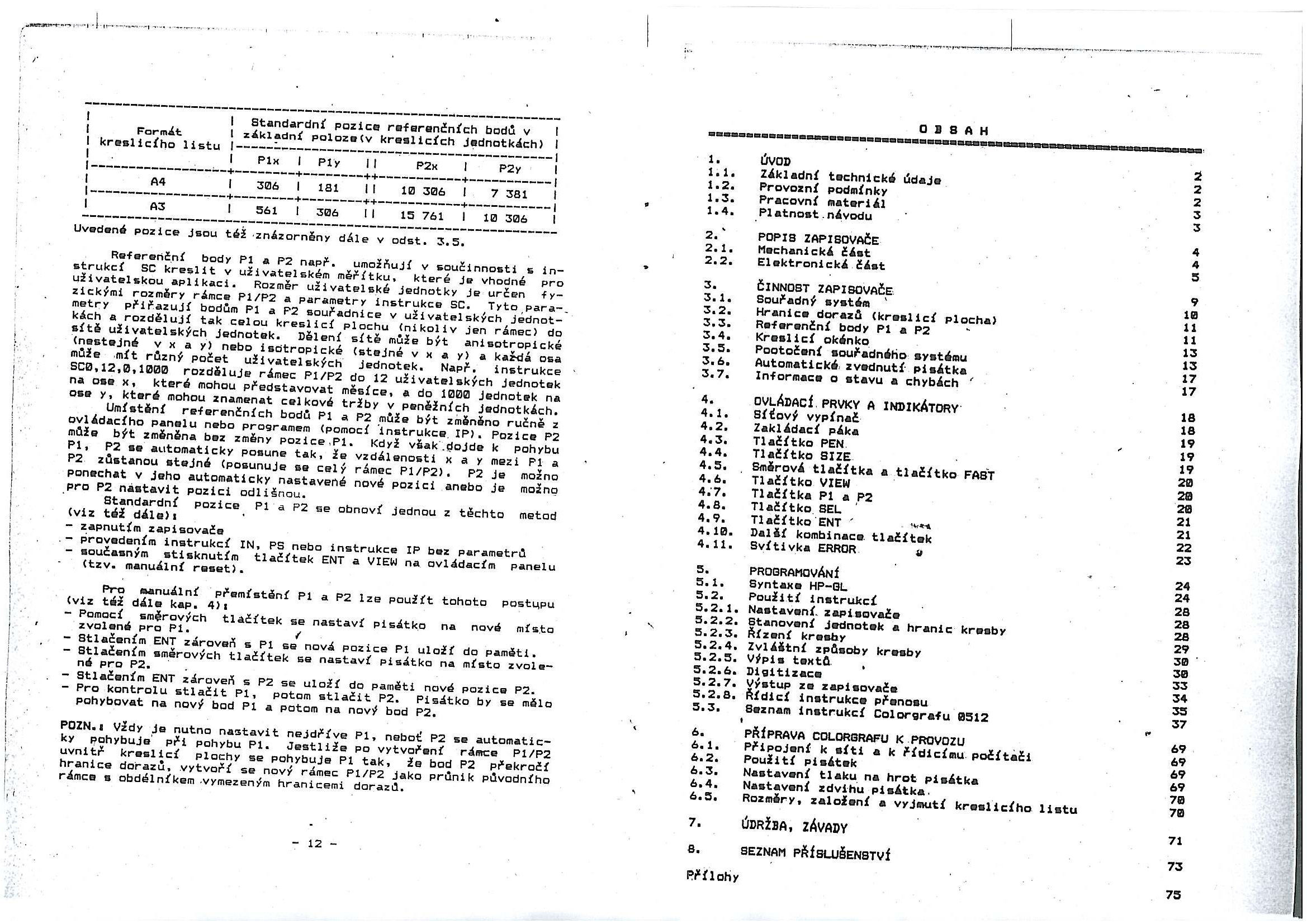

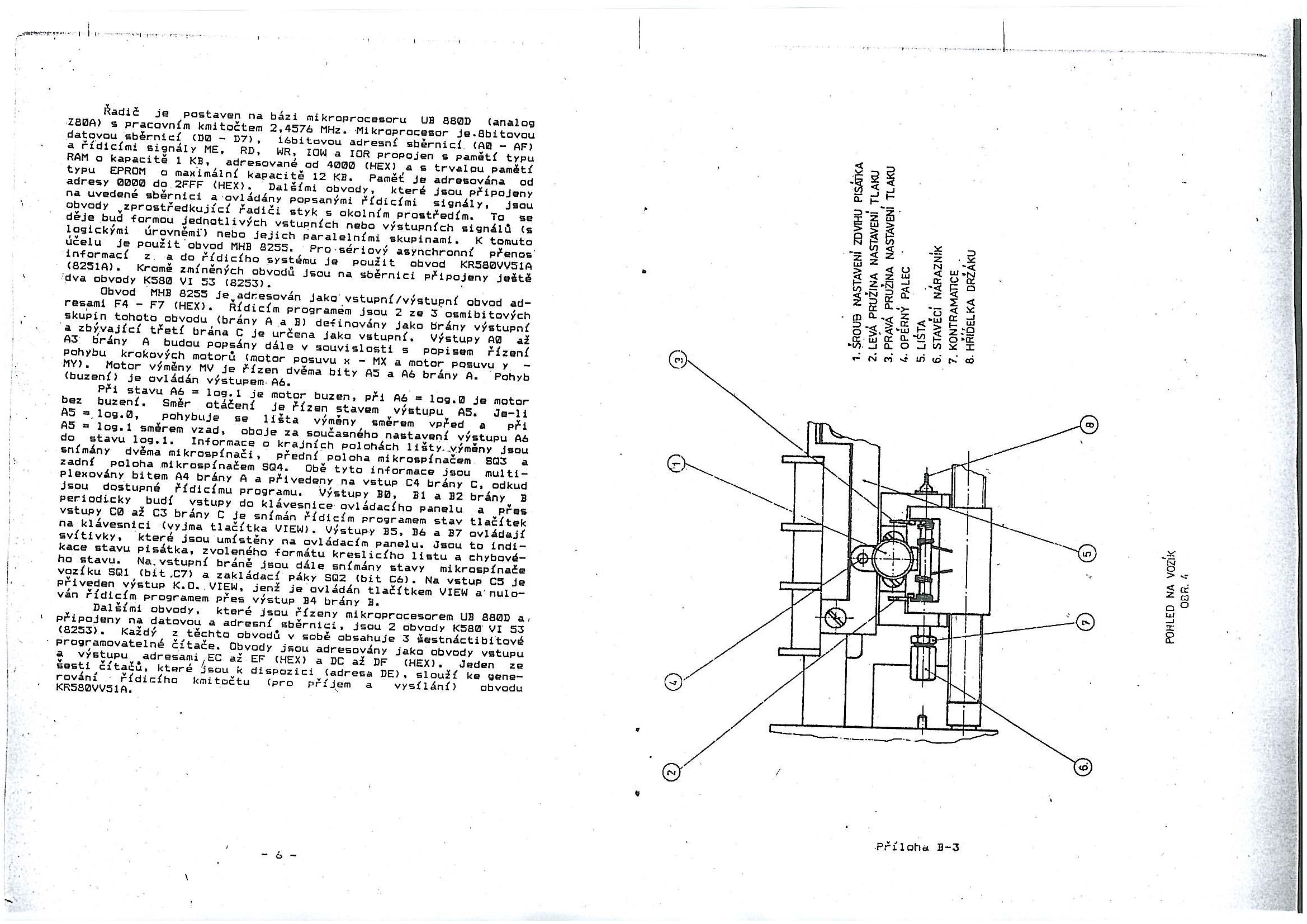

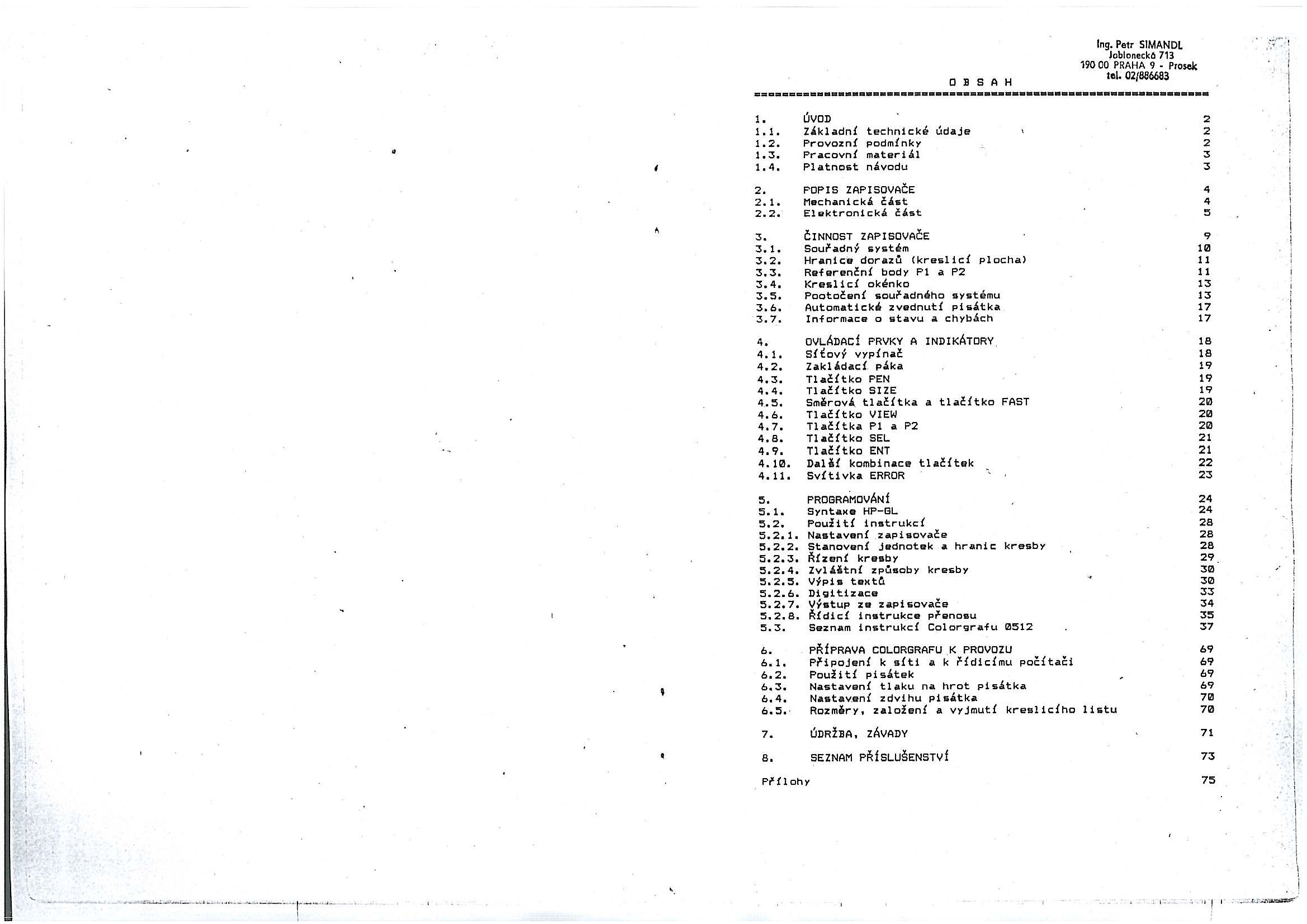

Manuál

Nastavení sériového portu v DOSu

Po zapnutí je Colorgraf 512 připraven komunikovat rychlostí 9600Bd a formát přenosu je 1 start bit, 7 bitů dat, 1 bit sudé parity a 1 stop bit. Proto mám v souboru autoexec.bat následující řádek, který nastaví sériový asynchronní port.

lh C:\WINDOWS\COMMAND\MODE COM1: BAUD=9600 RETRY=R DATA=8 PARITY=N STOP=2 > nul

Chodí to i když na plotru svítí LEDka ERROR kvůli paritě. Nějak už jsem zapoměl proč to tak mám. Možná, že jsem tam nechal první funkční hodnoty a o víc se nestaral. Kdo chce, může laborovat.
Otestovat funkčnost lze jednoduše tím, že si opatříme/vytvoříme textový soubor s HPGL instrukcemi a ten pošleme na plotr příkazem

copy /b soubor.plp > com1

Jeden takový soubor (zd.zip) najdete třeba na stránce o plošných spojích.

Tisk na Colorgrafu z Text602 v.3.00

Tisk textů na plotru je sice dost pomalá záležitost, ale jde to. Dokonce i česky. Stačí když si stáhnete soubor hpgl.dst a před tiskem ho použijete jako definiční soubor tiskárny pro tisk z t602. Je samozřejmě možné kreslit i na jiných hpgl plotrech.

Soubor	Délka	Obsah
t602_hpgl.zip	2kB	hpgl.doc - popis hpgl.dst a kontakt na autora hpgl.dst - definiční soubor tiskárny

Tisk z OrCADu

Na zvláštní stránce je popis tisku plošných spojů z OrCADu 386. Je to možné, ale je nutné značně upravit výstup na plotr neboli "vyfiltrovat" to co se nehodí a nebo přímo škodí.
Tisk z jiných verzí OrCADu jsem nezkoušel.

Tisk z Windows

Je možný. Petr Rose mi napsal, že 100% funkční drivery pro winy jsou na stránce http://www.rolanddg.com/download.html Hledejte ROLAND DXY-1200 / 1300 drivery je to až dole na konci stránky.

Nepoužívejte driver pro HP7475A i když by měl být kompatibilní. Není. Kvůli Colorgrafu neznámým HPGL instrukcím, běžně používaným při tisku na plotr z Window$ s ovladačem pro plotr HP7475A, je nemožné (opravte mě, pokud se mýlím) tisknout na plotru přímo. Je třeba tisknout do souboru a pak si s ním trochu pohrát a vyhodit to, co způsobuje kolaps Colorgrafu. Seznam HPGL instrukcí, které vadí, nemám, a tak pokud někdo nějaký vytvoří, měl bych zájem.
Pokud tedy tisknete z Window$ a plotr se během tisku zasekne, zlobí a nebo nechce tisknout testovací stránku, je pravděpodobně s kabely vše v pořádku a chyba je v posílaných datech.
Přišel mi následující mail, který lecos vysvětluje:

Cago.
Taky zkousim tisknout z toho kramu na plosnak. Zatim jsem zjistil, ze se z toho
tiskoveho souboru musi vyhodit nekde ze zacatku spatna instrukce CA7 totiz prikaz
CA nepodporuje cislo 7. takze se musi dat bud na nulu, nebo ho cely vyhodit. Na
dalsi chybu jsem zatim nenarazil. Kontrolka error mi taky sviti porad, nevim proc,
ale chodi to. Jeste shanim ovladac hp 7475 do win 2000. Jo jinak ten kabel mam
zapojen trosku jinak: pin 4 z aritmy (DTR) mam napojen na pc na Data set ready,
a zaroven na Clear to send. Naopak nemam zapojen carrier detect a request to send
na pc. ostatni mam stejne.
Cau Radek Vosahlik DJ. RAVO www.volny.cz/ravo ravo@volny.cz

Zapojení kabelů

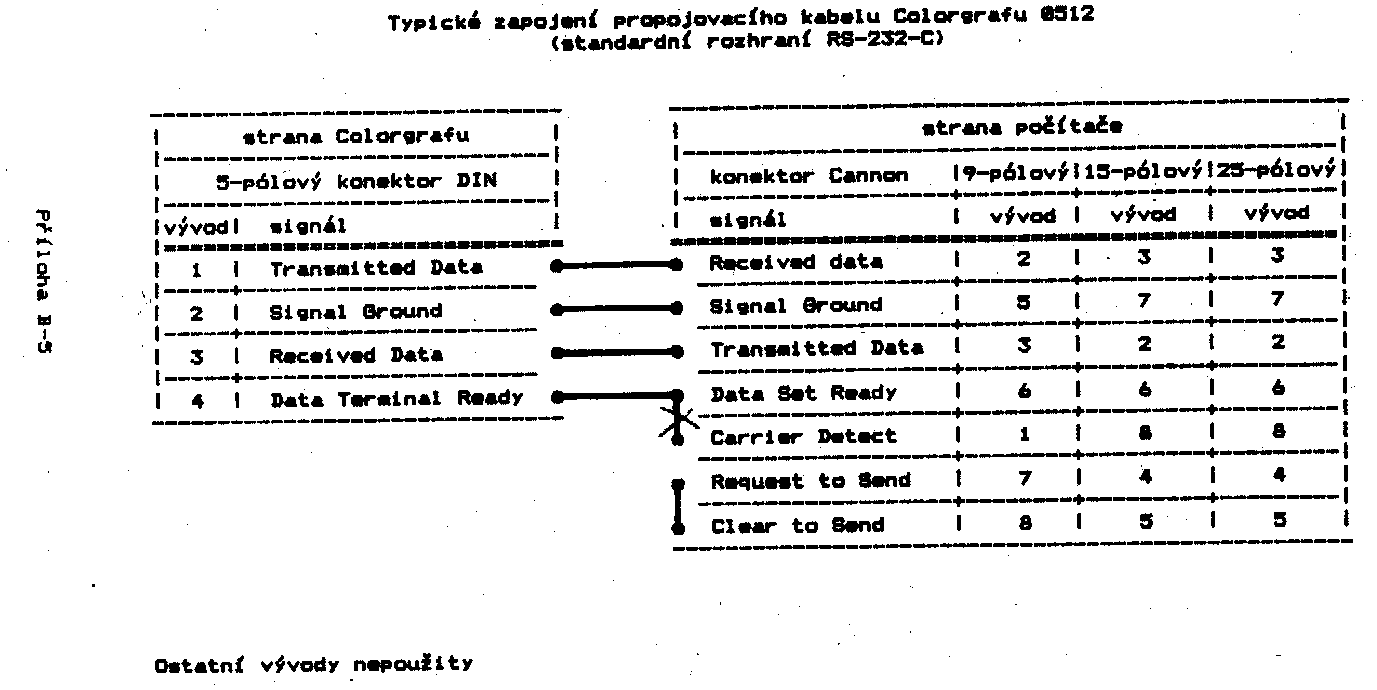

Typické zapojení propojovacího kabelu Colorgrafu 0512
(standardní rozhraní RS-232-C)

strana Colorgrafu		kabel	strana počítače
5-pólový konektor DIN			konektor Cannon	9-pólový	15-pólový	25-pólový
vývod	signál		signál	vývod	vývod	vývod
1	Transmitted data	----------	Received data	2	3	3
2	Signal ground	----------	Signal ground	5	7	7
3	Received data	----------	Transmitted data	3	2	2
4	Data Terminal Ready	----------	Data Set Ready	6	6	6
2 o 5 o o 4 3 o o 1 samec zepředu		+--- \| \| +---	Request to Send	7	4	4
2 o 5 o o 4 3 o o 1 samec zepředu		+--- \| \| +---	Clear To Send	8	5	5

Typické zapojení propojovacího kabelu Colorgrafu 0516
(standardní rozhraní RS-232-C)

strana Colorgrafu		kabel	strana počítače
25-pólový konektor Cannon			konektor Cannon	9-pólový	15-pólový	25-pólový
vývod	signál		signál	vývod	vývod	vývod
2	Transmitted data	----------	Received data	2	3	3
7	Signal ground	----------	Signal ground	5	7	7
3	Received data	----------	Transmitted data	3	2	2
20	Data Terminal Ready	----------	Data Set Ready	6	6	6
samec Cannon 25		+--- \| +---	Request to Send	7	4	4
samec Cannon 25		+--- \| +---	Clear To Send	8	5	5

Redukce pro fix

Prodej, servis a příslušenství

Pokud budete shánět pera, redukce, hroty, vyřezávácí nože a nebo třeba i rovnou celý plotr Colorgraf, tak se obraťte na následující adresu a telefon:
Fafejta Vladimír
Podbabská 2
Praha 6 - Bubeneč
160 00
tel: (02) 33 33 59 25 (staré bylo (02) 311 59 25)
mobil: 0607 579 187

ZX Spectrum 128 +2A a Colorgraf 512

Mám i soft pro ZX Spectrum 128 +2A a Colorgraf 512. Návrh je pomocí programu BCD zveřejněného v Amatérském Radiu (asi Elektus) v minulém tisíciletí. Zvládne dvouvrstvé desky 150x110mm.

Hodně úspěchů Vám přeje Petr Simandl
