OpenRRCP

Jde o přímé ovládání switchů založených na realtek obvodech podporujících RRCP protokol. Do switche se připojí paměť 24C02 pomocí čtyř vodičů a switch se po zapnutí nastaví podle obsahu této paměti. V této paměti se nastaví switch tak, aby komunikoval pomocí RRCP protokolu. Do této paměti lze i ukládat aktuální nastavení switche (není funkční u 8326 protože je v 8326 bug).
Zdrojový kód
openrrcp-svn.tgz 2008/03
Obsah paměti 24C02 pro jednotlivé chipsety:
8316b.bin
8324.bin
8326.bin
Dokumentace k jednotlivým chipsetům:
rtl8316b_datasheet_1.0.pdf
rtl8324_datasheet_1.2.pdf
rtl8326_8326s_datasheet_3.1.pdf
Fotky:
8324 a 8326
8316b
Diskuse:
Diskuse

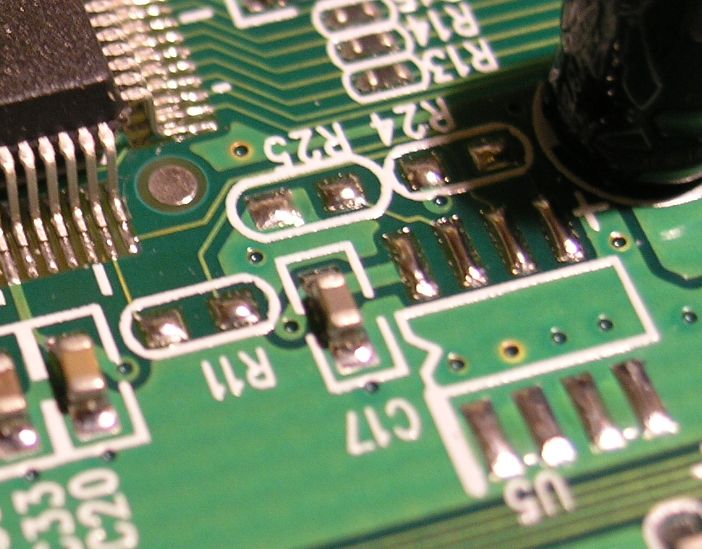

Edimax 16p Desktop Switch

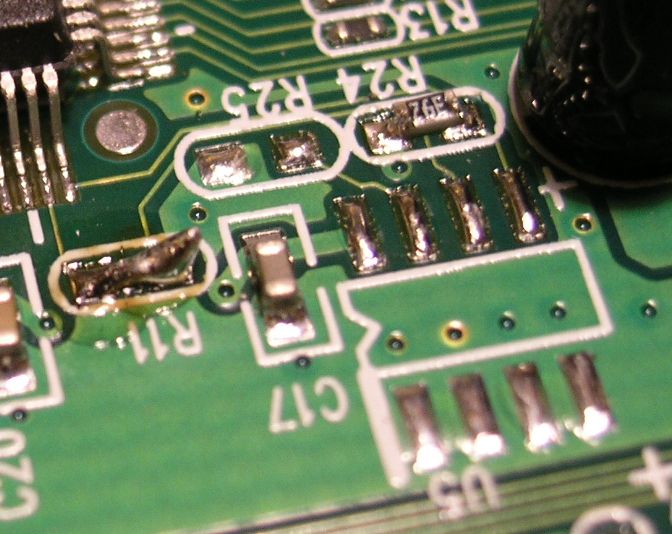

Na pozici R24 se přiletuje rezistor 4k7
Na pozici R11 se dá propojka - drátek nebo kapka cínu

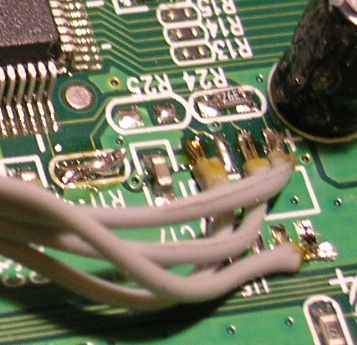

Na piny 4,5,6 a 8 se přiletuje patice pro paměť pomocí kousku plochého kabelu. Patice se oizoluje páskou.
